3-leukainen itsesäätyvä sorvin istukka 10 tuuman HT300 valurakenne 6-250 mm

10-tuuman 3-leukainen itsesäätyvä sorvin istukka

3-leukainen itsesäätyvä sorvin istukka on valmistettu lujasta HT300-materiaalista, jolla on korkea puristuslujuus ja pitkä käyttöikä. Leukia voidaan käyttää sekä sisä- että ulkoleukoina, joten istukka soveltuu myös suurempien teollisten kappaleiden kiinnitykseen. Itsesäätyvä toiminto auttaa keskittämään kappaleen ilman toistuvaa kalibrointia.

• Keskittävä 3-leukainen rakenne tarkkaan kiinnitykseen
• Laaja puristusalue: pienistä aihioista suuriin kappaleisiin
• Voidaan käyttää sekä sisä- että ulkoleukoina

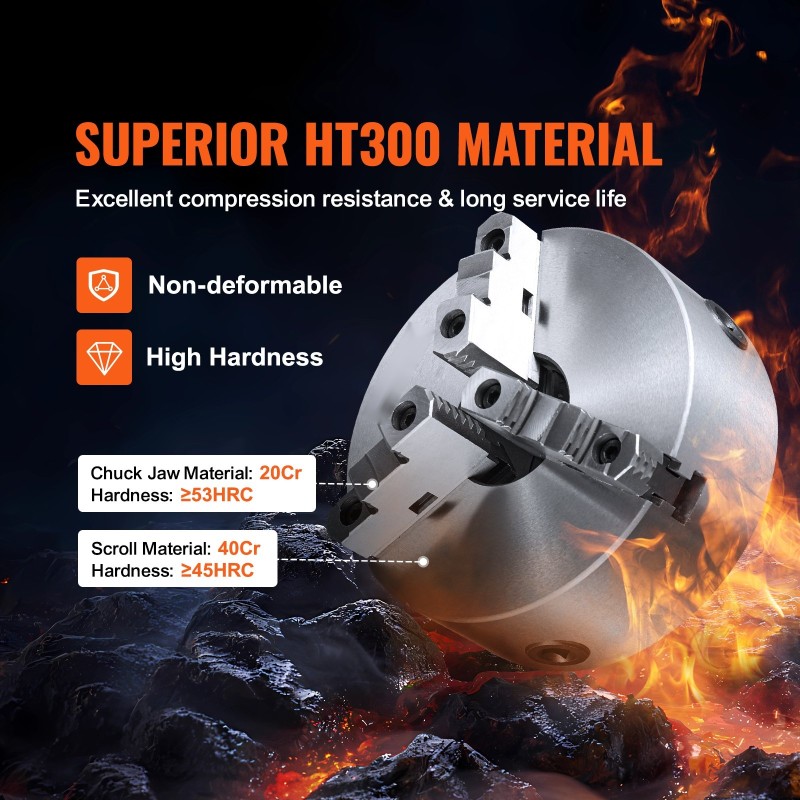

• Kestävä HT300-valurakenne vaativaan käyttöön
• Sopii sorveihin, jyrsinkoneisiin, poraus- ja työstökeskuksiin sekä 3D-tulostimen apukiinnityksiin

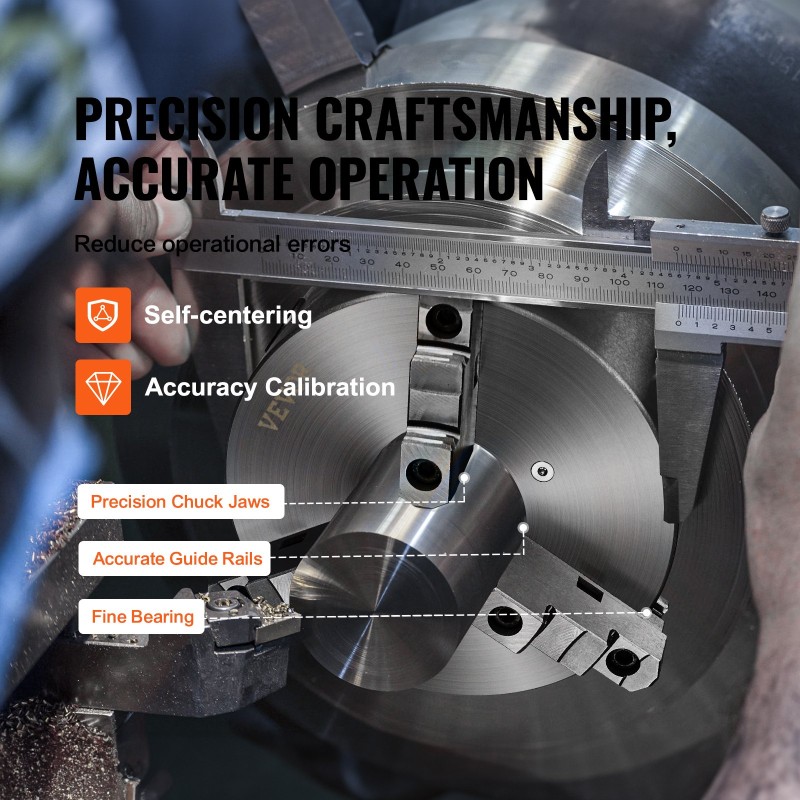

Tarkka käyttötarkkuus

Itsesäätyvä 3-leukainen istukka ja viistohammaspyörä mahdollistavat kiinnitetyn kappaleen tarkan asemoinnin ja mittatarkan koneistuksen. Laakerivälys ≤ 0.05 mm / 0.002" tukee istukan rakenteellista vakautta ja hyvää toistotarkkuutta.

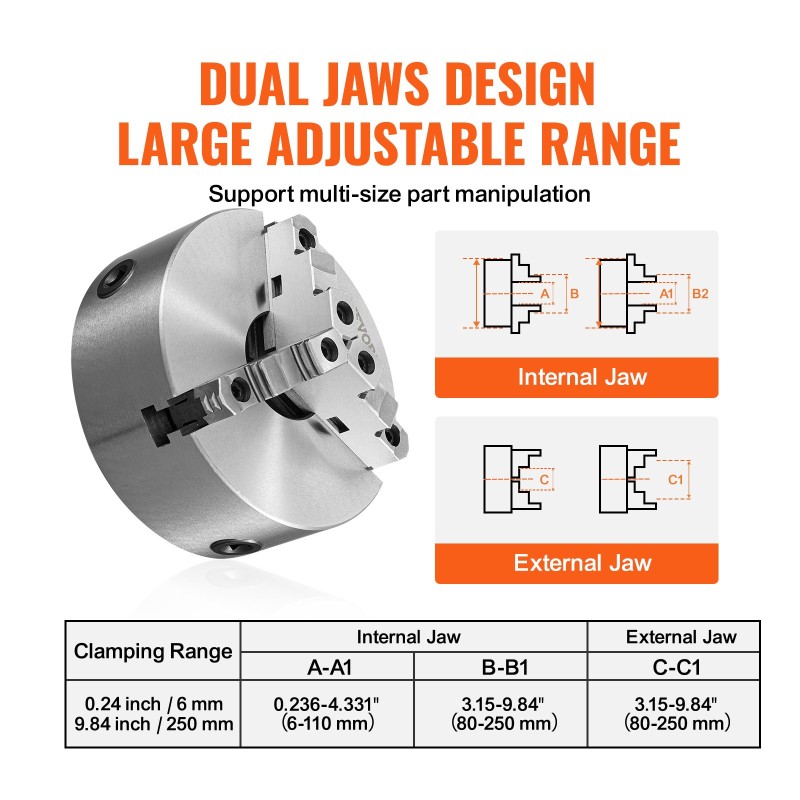

Säädettävät ja vaihdettavat leuat

Leukoja voidaan käyttää sekä sisä- että ulkoleukoina, mikä lisää käyttökohteita ja mahdollistaa erikokoisten teollisten kappaleiden kiinnityksen. Näin voit kiinnittää ja varmistaa kappaleet tarkasti eri koneistusvaiheissa.

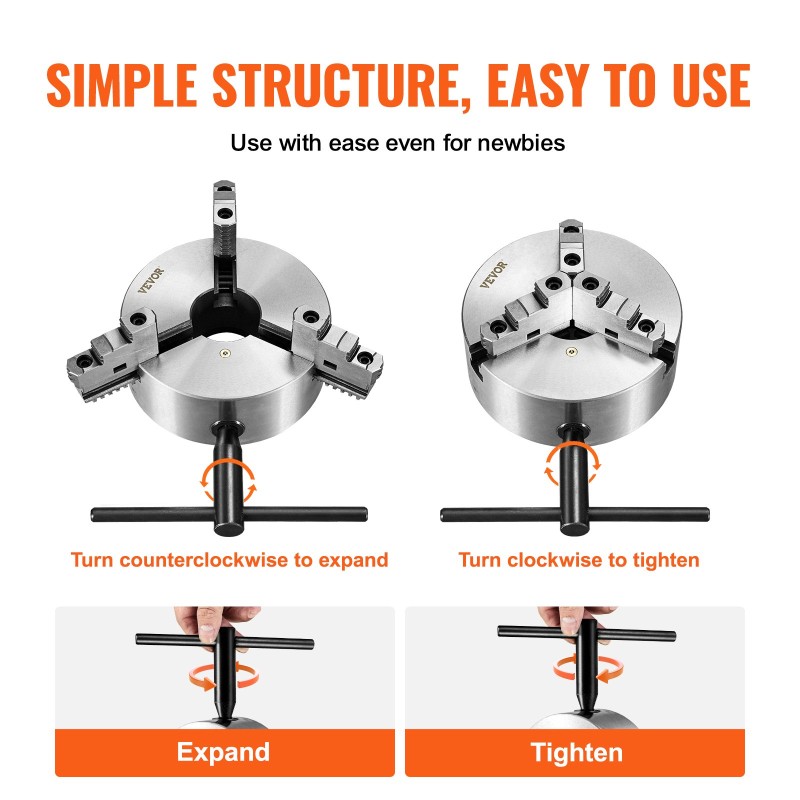

Helppo käyttää

Istukka koostuu istukan rungosta, liikkuvista leuoista ja leukojen käyttörattaasta, rakenne on selkeä ja suoraviivainen. Kun kappaletta kiristetään, istukka hakee automaattisesti kappaleen keskikohdan. Käyttö edellyttää vain oikeaa asennusjärjestystä ja mukana tulevien kiinnitysruuvien sekä T-avaimen käyttöä.

Laaja käyttöalue

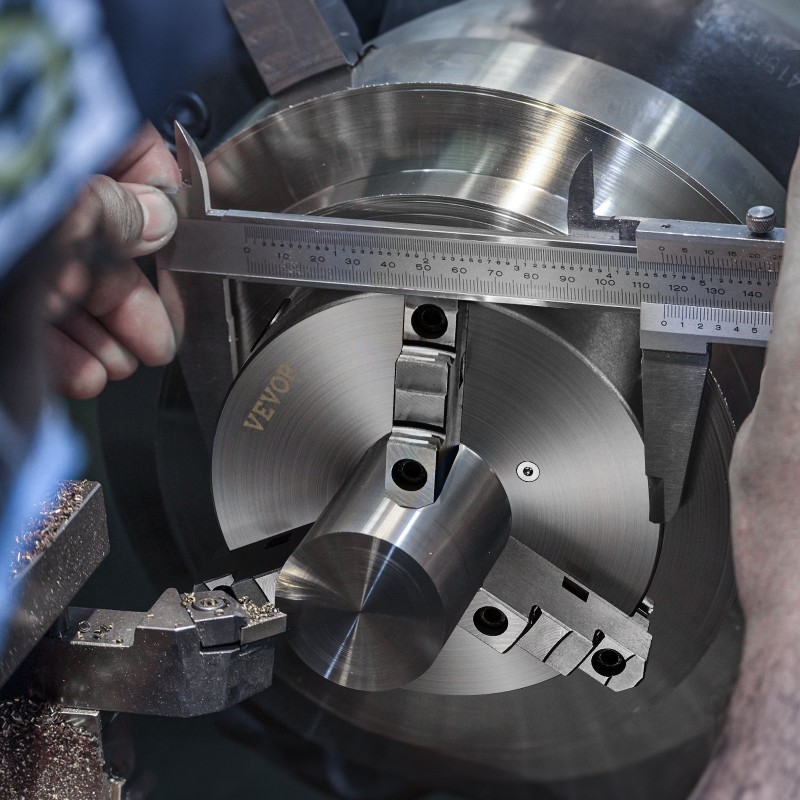

Istukka soveltuu puu- ja metallisorvaukseen, poraukseen, jyrsintään ja muuhun koneistukseen. 3-leukainen itsesäätyvä rakenne tukee tehokasta työstöä, hyvää toistettavuutta ja monipuolista kappalevalikoimaa.

Tuotteen rakenne

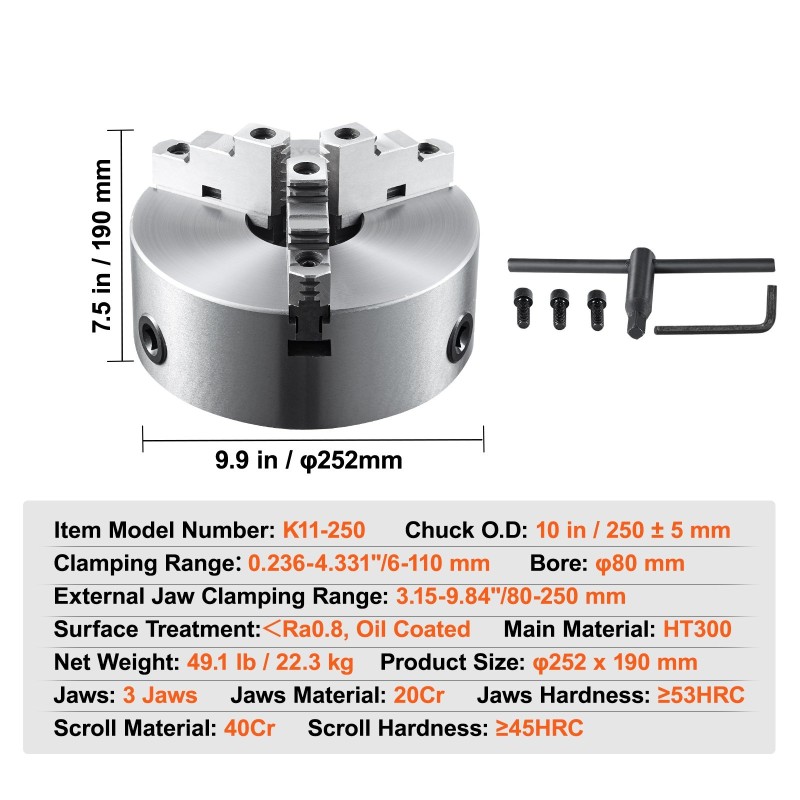

Tekniset tiedot

• Leukojen määrä: 3-leukainen, itsesäätyvä
• Puristusalue: 0.24-9.84 in / 6-250 mm
• Ulkoleukojen puristusalue: 3.15-9.84" / 80-250 mm
• Puristusalue (muu arvo): 0.236-4.331" / 6-110 mm
• Istukka halkaisija (Chuck O.D): 10 in / 250 ± 5 mm
• Läpivientireikä (Bore): φ80 mm
• Tuotteen koko: φ252 x 190 mm
• Kiinnitysreikien kierre (Fixed Thread): 3-M10
• Päämateriaali: HT300
• Leuat (Jaw): 3-Jaw, 20Cr, ≥53HRC
• Vierintäkehä (Scroll): 40Cr, ≥45HRC
• Pintakäsittely (Surface Treatment): ＜Ra0.8, öljytty
• Nettopaino: 49.1 lb / 22.3 kg
• Mallinumero (Item Model Number): K11-250

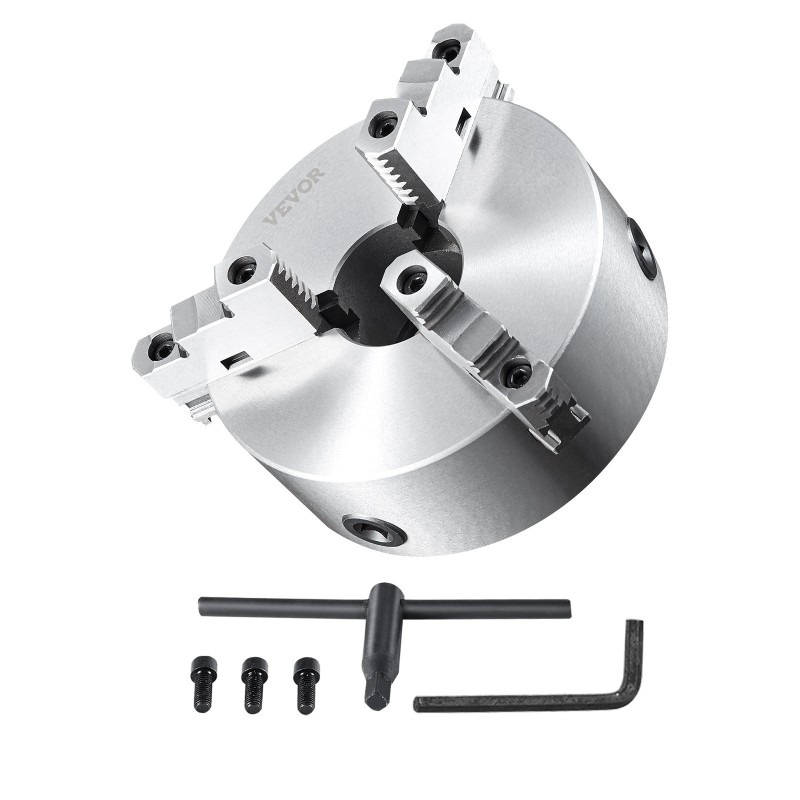

• Toiminto: itsesäätyvä sorvin istukka T-avaimella, kiinnitysruuveilla ja kuusiokoloavaimella
• Sopivuus: sorvi, 3D-tulostimen apukiinnitykset, työstökeskus, jyrsinkone ja porakone
