4 kW ilmakylmä karamoottori ER25-kiristysholkilla ja 4 kW taajuusmuuttaja

4KW ilmakylmätyyppinen karamoottori ja 4KW taajuusmuuttaja (VFD) muodostavat kokonaisuuden, joka soveltuu erityisesti jyrsinkoneisiin ja kaiverruskoneisiin. Karassa on ER25 (6 mm) kiristysholkki, korkea 18000rpm kierrosnopeus ja tasainen käynti, joka pitää melutason matalana. Taajuusmuuttaja mahdollistaa portaattoman nopeudensäädön ja toimii myös vaiheenkääntäjänä kevyille moottoreille.

Huomio: Vain kevyesti kuormitetuille moottoreille, ei raskaille kuormille.

Tärkeimmät ominaisuudet:

• 4KW ilmakylmätyyppinen karamoottori, kierrosluku jopa 18000rpm

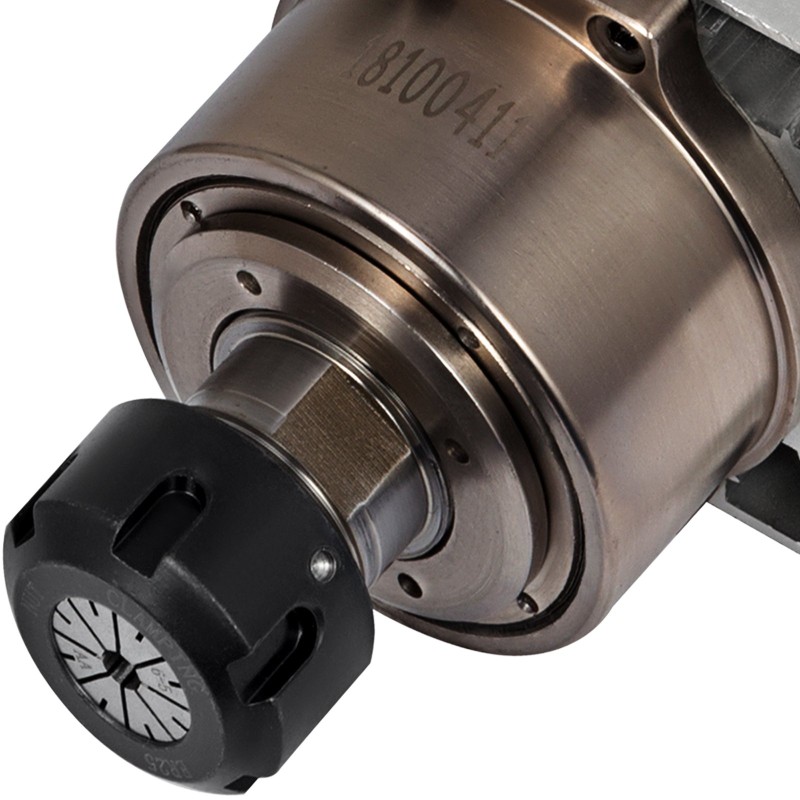

• ER25 (6 mm) kiristysholkki monipuolisille työstöterille
• 4KW taajuusmuuttaja, jonka ohjaus perustuu PID-säätöön ja SPWM-ohjaukseen
• Vakaa suorituskyky, melko hiljainen käynti ja helppo käytettävyys
• Sisäänrakennetut suojaustoiminnot, kuten ylikuorma- ja oikosulkusuojaus

Tuotekuvaus:

4KW ilmakylmätyyppinen karamoottori on suunniteltu jyrsintä- ja kaiverrussovelluksiin. Laadukkaat materiaalit, tarkka laakerointi ja pieni heitto (0.01 mm) tukevat tarkkaa työstöä ja tasaista käyntiä. Ilmakylmäjärjestelmä pitää rakenteen yksinkertaisena ja huollon vähäisenä.

4KW taajuusmuuttajaa voidaan käyttää sekä vakiovääntösovelluksissa (esimerkiksi ilmakompressorit, ilmastointilaitteet) että vaihtelevan vääntömomentin kuormissa (esimerkiksi pumput ja puhaltimet). Sitä voidaan hyödyntää moottorin nopeudensäätimeenä ja vaiheenkääntäjänä. Ohjaus perustuu kehittyneeseen laskennalliseen PID-suljettuun säätöpiiriin ja SPWM-ohjaukseen, mikä parantaa vasteen nopeutta ja soveltuvuutta erilaisiin käyttökohteisiin.

Taajuusmuuttajassa on kattavat suojaustoiminnot, kuten ylikuormitus-, oikosulku- ja sulakesuojaus. Häiriötilanteessa laite pysäyttää toiminnan ajoissa, mikä pienentää vaurioriskiä ja pidentää laitteiston käyttöikää. Lisäksi kompakti koko, kevyt rakenne ja kohtuullinen energiankulutus helpottavat asennusta ja käyttöä.

Toimitus sisältää kaikki asennukseen tarvittavat perusosat sekä englanninkielisen käyttöohjeen taajuusmuuttajalle, mikä helpottaa käyttöönottoa.

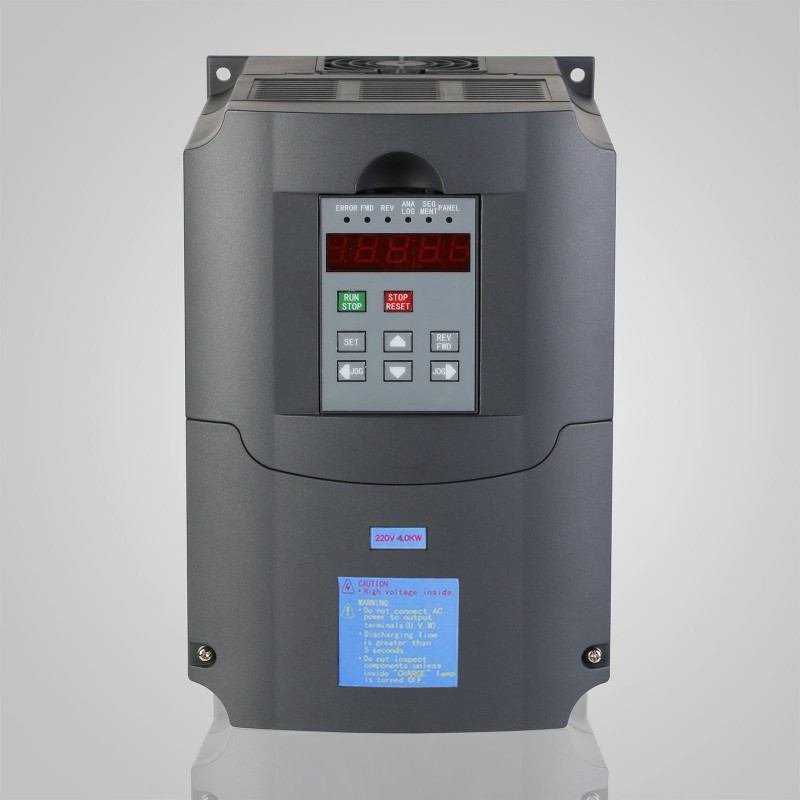

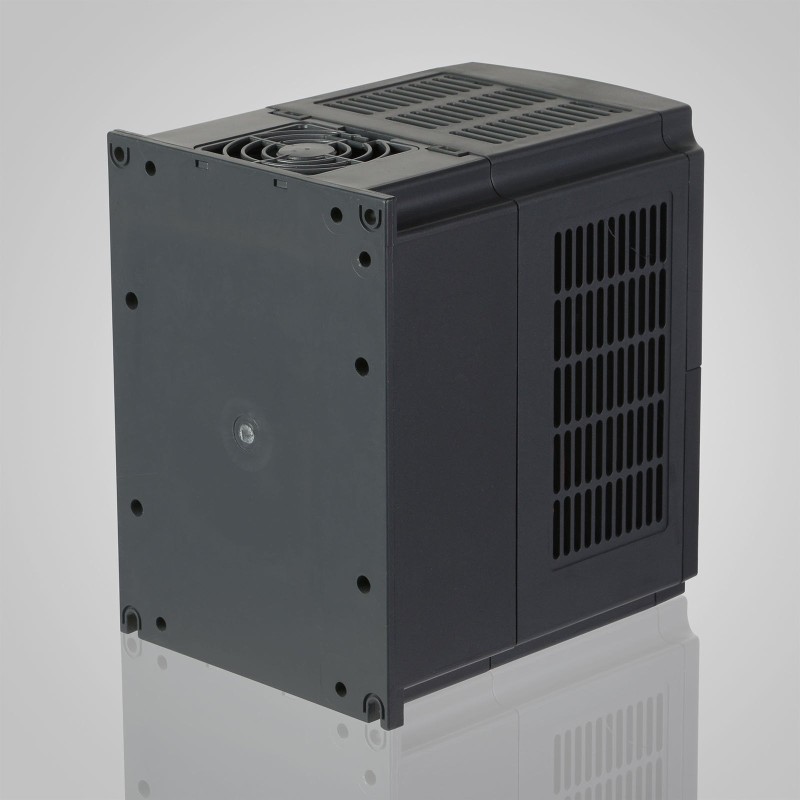

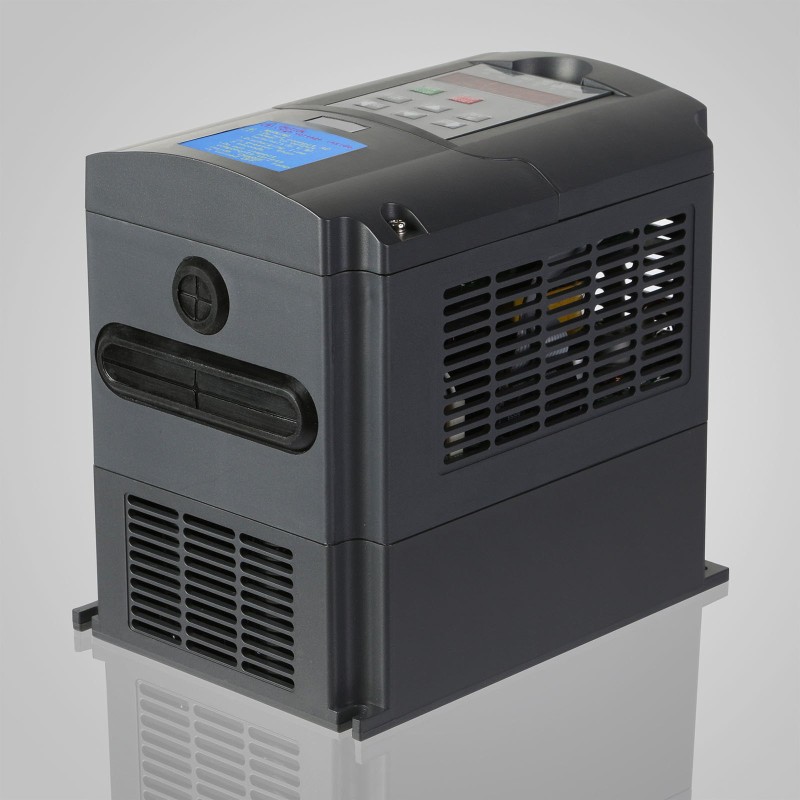

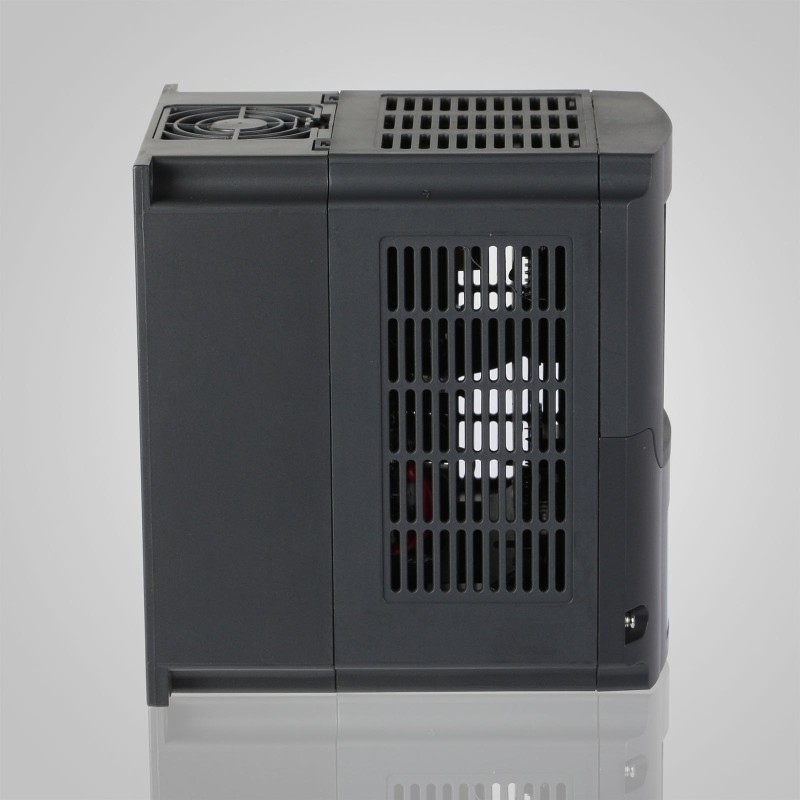

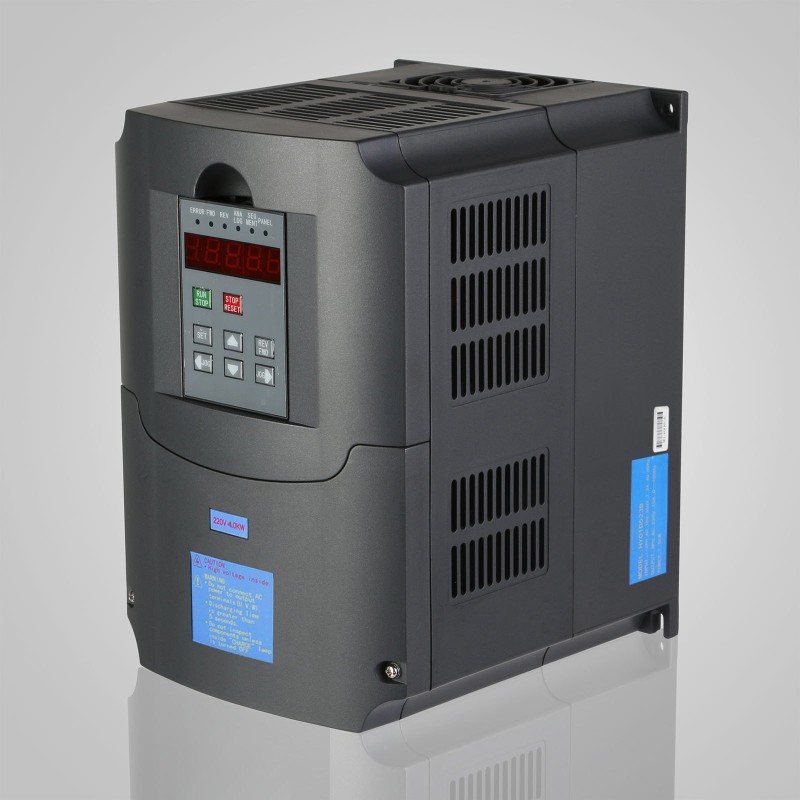

Tekniset tiedot – taajuusmuuttaja (Variable Frequency Drive Inverter):

• Syöttöjännite: 220V
• Lähtöjännite: 208-240VAC (vastaava kuin syöttöjännite)
• Syöttötaajuus: 48-63 Hz
• Lähtötaajuus: 0-400 Hz
• Syöttövaiheet: 1 tai 3 vaihetta
• Lähtövaiheet: 3 vaihetta
• Ohjaustila: SPWM
• Sisääntuloteho: 220V-luokka：220±15%

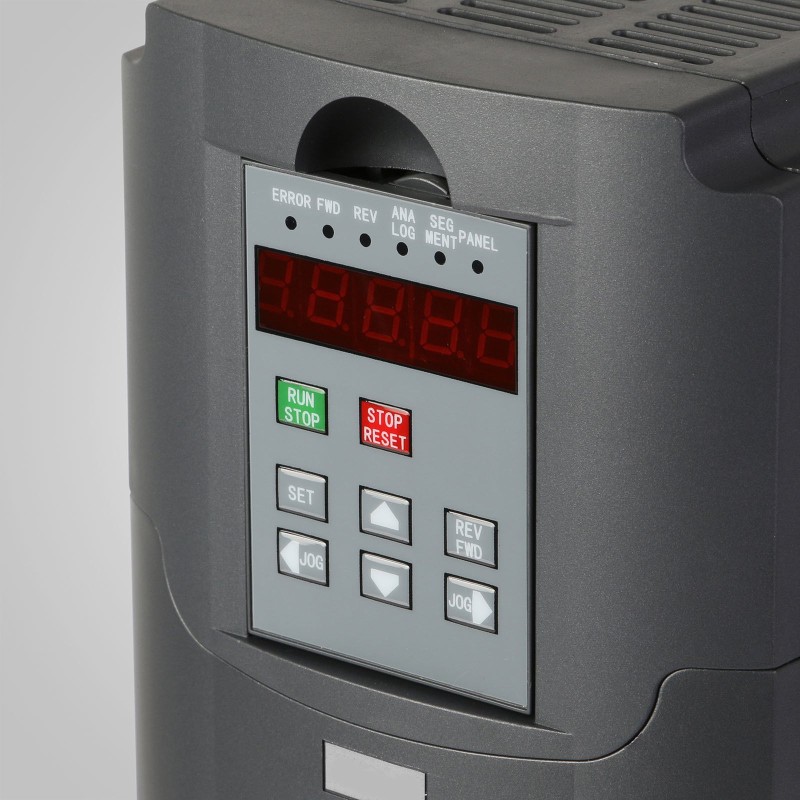

• 5-numeroisen näytön ja tilailmaisimien tiedot: näyttää taajuuden, virran, kierrosluvun, jännitteen, laskurin, lämpötilan, eteen-/taaksepyörimisen (FOR/REV) ja vikailmoitukset
• Käyttölämpötila: -10~40℃
• Suhteellinen kosteus: 0-95% (ilman kondensaatiota)
• Tärinä: alle 0.5G
• Mitat: 27.5 x 20.5 x 23.5cm (P x L x K)

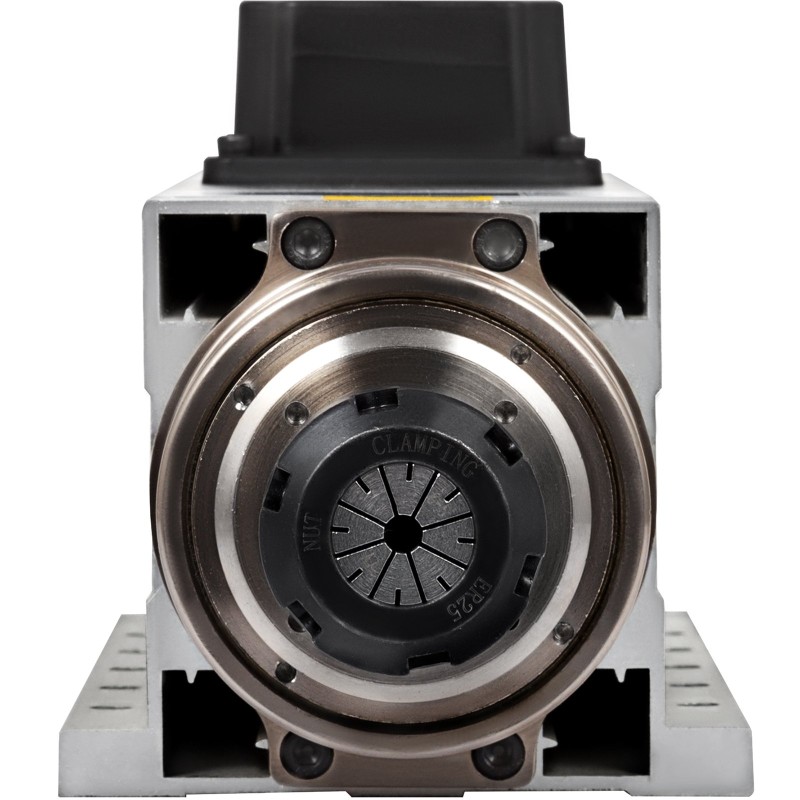

Tekniset tiedot – karamoottori (Spindle Motor):

• Jäähdytys: ilmakylmä
• Kiristysholkki: ER25 (6 mm)
• Teho: 4 KW
• Jännite: 220 V
• Virta: 10 A
• Taajuus: 300 Hz
• Nopeus: 1-18000 rpm
• Heitto: 0.01 mm
• Laakerit: 7003 x 2, 7007 x 2
• Käyttökohde: jyrsintä
• Käyttö: kaiverruskoneet
• Pakkauksen koko: 40 x 20 x 17 cm (15.75 x 7.87 x 6.69)
• Paino (brutto): 9 kg (19.84)

Pakkauksen sisältö:

Taajuusmuuttaja:

• 1 x 4KW taajuusmuuttaja (Variable Frequency Drive Inverter)
• 1 x englanninkielinen käyttöohje

Karamoottori:

• 1 x 4KW ilmakylmä karamoottori (Spindle Motor)
• 1 x ER25 (6MM) kiristysholkki
• 1 x ilmailutyyppinen pistoke
