Ilmajäähdytteinen 3 kW karamoottori ruostumattomasta teräksestä ja 220 V taajuusmuuttaja

Kuvaus:

Tämä on laadukas kara, jossa on ruostumattomasta teräksestä 304 valmistettu runko ja Saksassa valmistetut kuulalaakerit. Päivitetty rakenne käyttää Saksasta tuotuja laakereita, joiden käyttöikä on noin kolme kertaa pidempi kuin tavallisessa karamoottorissa. Nopeus: 0-18000 R/min. Heitto: alle 0.005 mm. Teho: 3 KW. Istukka ER20 (4mm,6mm,8mm,12mm).

Kokonaisuus sisältää ilmajäähdytteisen karamoottorin ja taajuusmuuttajan. Taajuusmuuttajaa voidaan käyttää sekä vakiovääntösovelluksiin (esim. kompressorit, ilmastointilaitteet) että muuttuvan vääntömomentin kuormiin (esim. pumput, puhaltimet). Se soveltuu moottorin nopeudensäätöön ja vaiheenkääntäjäksi, ja sitä käytetään usein esimerkiksi sorveissa, jyrsimissä, autonostimissa, pumpuissa ja kuljettimissa.

Keskeiset ominaisuudet:

• Ilmajäähdytteinen kara, teho 3.0KW, nopeus 0-18000 R/min, taajuus 300 Hz, heitto alle 0.005 mm.
• Saksalaiset laakerit ja kestävä ruostumaton teräsrunko tasaiselle käynnille ja vähäiselle melutasolle.
• Taajuusmuuttajassa laskennallinen PID-säätö suljetulla säätösilmukalla nopeaan reagointiin ja hyvään sopivuuteen eri kuormille.
• Suojaustoiminnot, kuten ylikuormitus-, oikosulku- ja sulakesuojaus, vähentävät laitevaurioiden riskiä.
• Pieni koko, kevyt rakenne ja alhainen energiankulutus helpottavat asennusta ja käyttöä.

Tuotetiedot:

• 3.0KW ilmajäähdytteisen karamoottorin nopeus on 0-18000 R/min ja taajuus 300 Hz, toiminta on vakaata ja melutaso alhainen.
• 4HP 3KW 13A taajuusmuuttajan syöttöjännite on 220V, lähtöjännite 208-240VAC, syöttötaajuus 48-63 Hz, syöttövaihe 1 tai 3 vaihetta ja lähtövaihe 3 vaihetta.

Laadukas rakenne:

Sekä taajuusmuuttaja että ilmajäähdytteinen kara on valmistettu laadukkaista materiaaleista. Viimeistely on huolellinen, rakenne kestävä ja käyttökokemus tasainen ja luotettava.

Suorituskyky:

Taajuusmuuttajassa käytetään edistynyttä laskennallista PID-säätöä suljetussa säätösilmukassa, mikä parantaa reagointinopeutta ja soveltuvuutta eri kuormituksiin. Laite tukee pientä ulostulovääntömomenttia 0.5HZ-150% ja kykenee toimimaan myös alhaisilla kierrosluvuilla.

Suojausjärjestelmä:

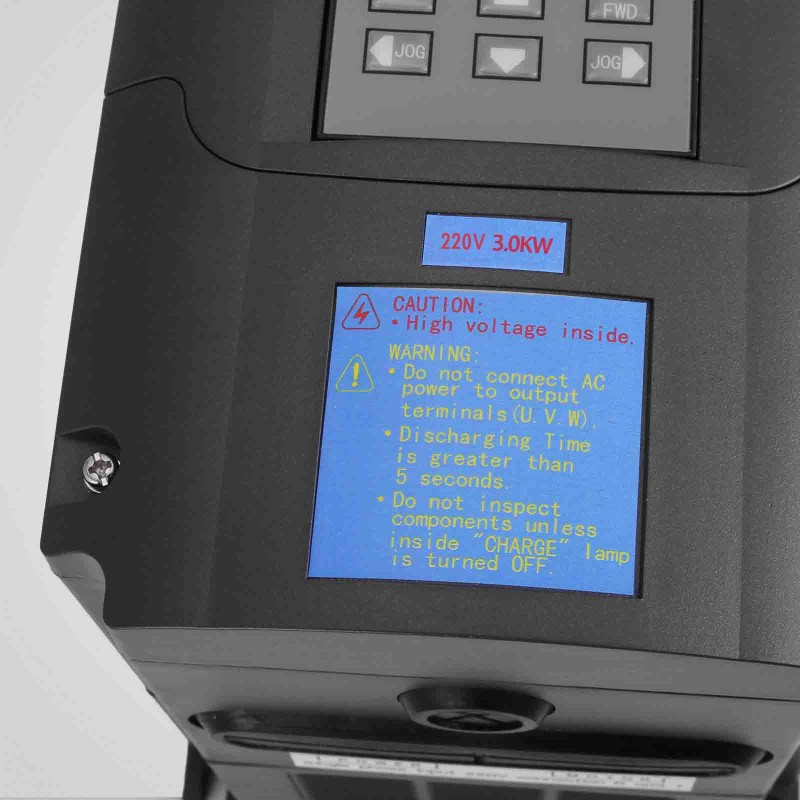

Taajuusmuuttajassa on monipuoliset suojatoiminnot, kuten ylikuormitussuoja, oikosulkukäynnistyssuoja ja sulakesuojaus. Häiriön sattuessa laite pysähtyy ajoissa, mikä auttaa vähentämään mahdollisia vaurioita ja pidentää tuotteen käyttöikää.

Ohjaustoiminnot:

Taajuusmuuttajan helppo PLC-toiminto mahdollistaa jopa 16 eri nopeustason sekä invertterinohjauksen, ja siinä on erittäin hyvä häiriönsietokyky. Pieni koko, kevyt paino ja alhainen energiankulutus tukevat joustavaa käyttöä.

Asennus:

Asennukseen tarvittavat komponentit sisältyvät pakkaukseen. Taajuusmuuttajalle toimitetaan englanninkielinen käyttöohje, jonka avulla kokoaminen ja käyttöönotto on suoraviivaista.

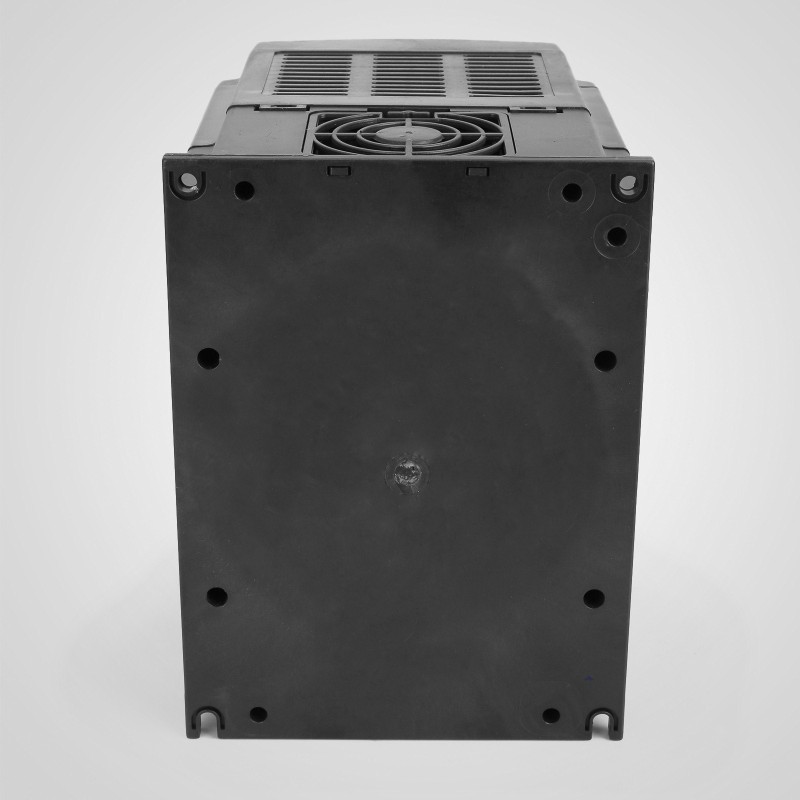

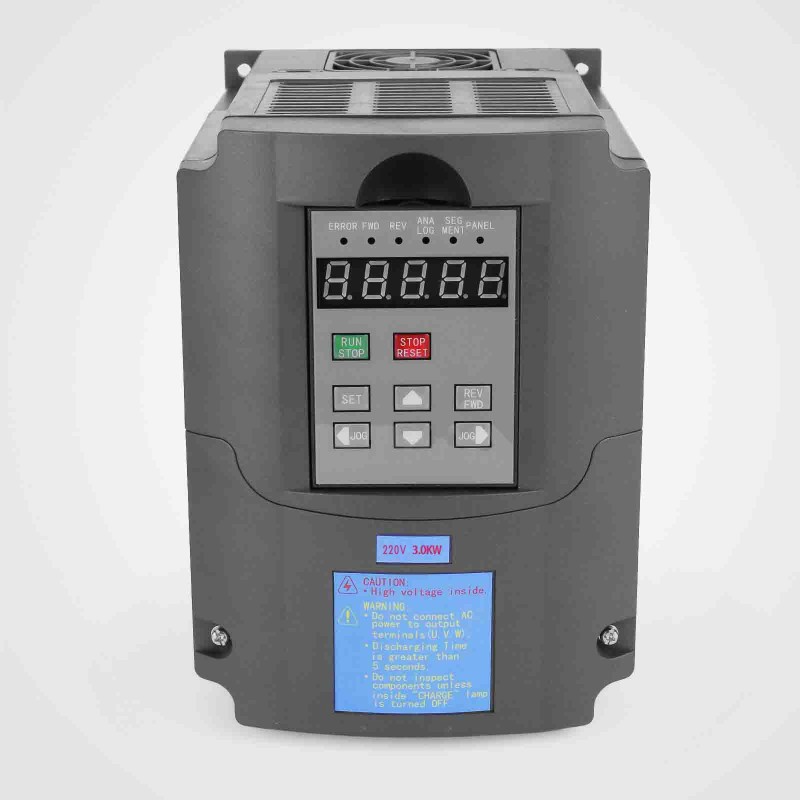

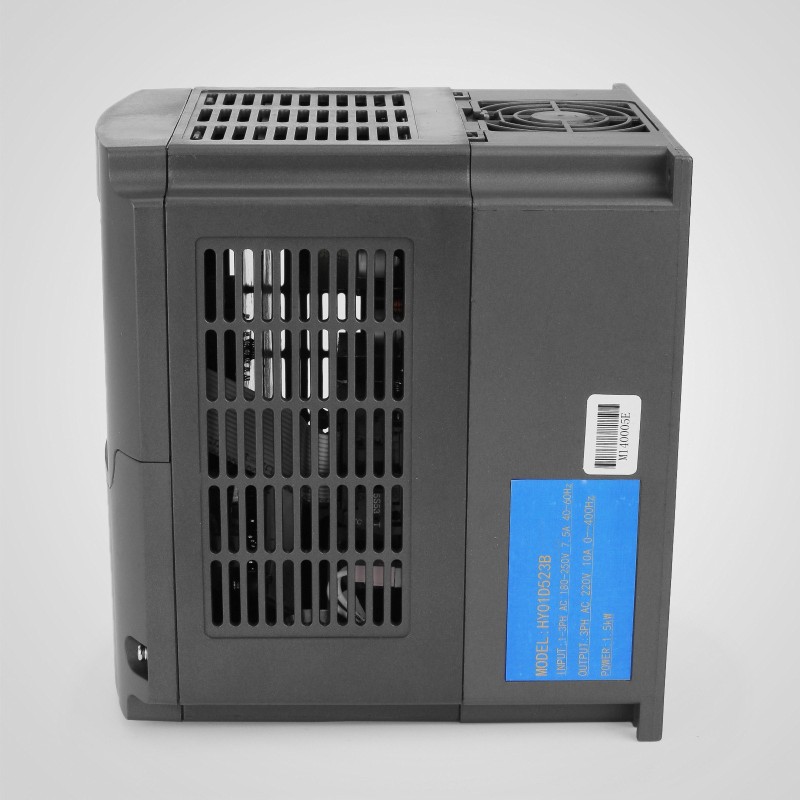

Tekniset tiedot – taajuusmuuttaja:

• Syöttöjännite: 220 V
• Lähtöjännite: 208-240VAC (vastaa syöttöjännitettä)
• Syöttötaajuus: 48-63 Hz
• Lähtötaajuus: 0-400 Hz
• Syöttövaihe: 1 tai 3 vaihetta
• Lähtövaihe: 3 vaihetta
• Sarja: HY inverters
• Ohjaustila: SPWM
• Syöttöteho: 220 V -luokka: 220±15%

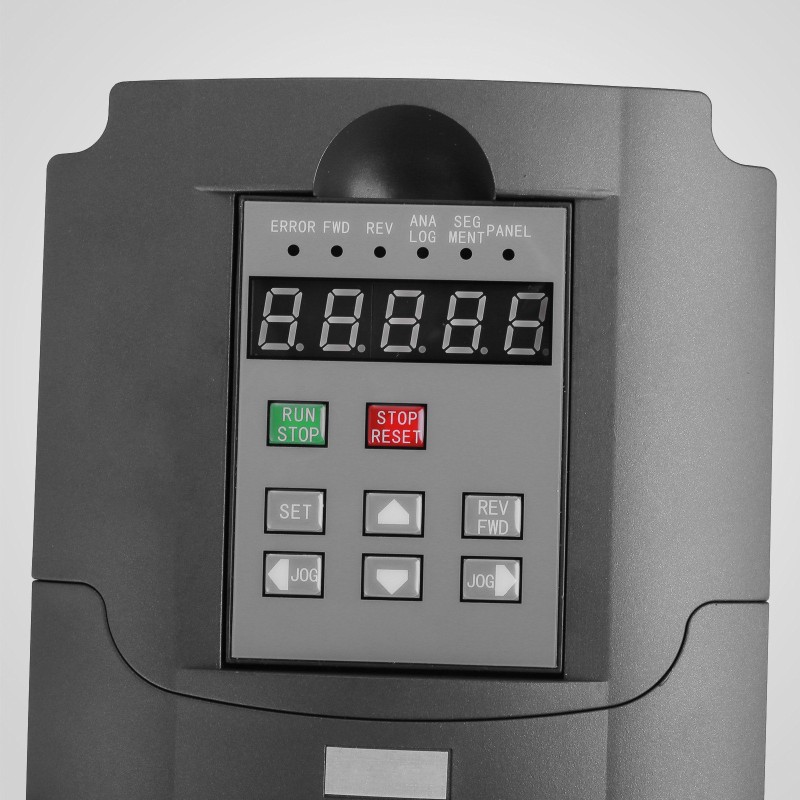

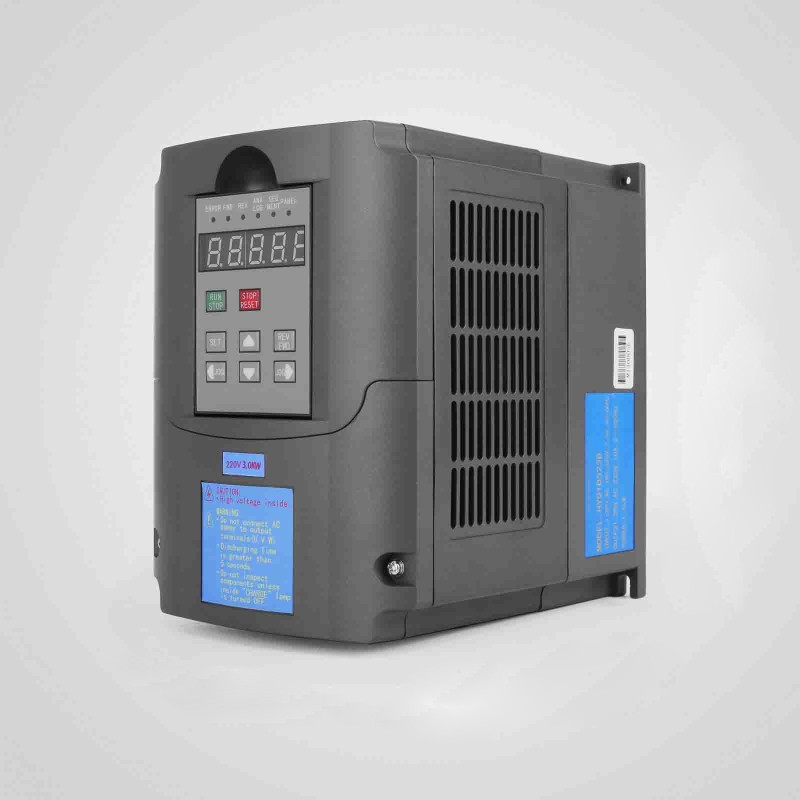

• 5-numeroinen näyttö ja tilailmaisimet: näyttävät taajuuden, virran, kierrosluvun, jännitteen, laskurin, lämpötilan, etu- tai takapyörimisen sekä häiriöt jne.
• Käyttölämpötila: -10~40 ℃
• Ilmankosteus: 0-95 % suhteellinen kosteus (ei kondensoitumista)
• Tärinä: alle 0.5 G
• Mitat: 22 x 18 x 21 cm (pituus x leveys x korkeus)

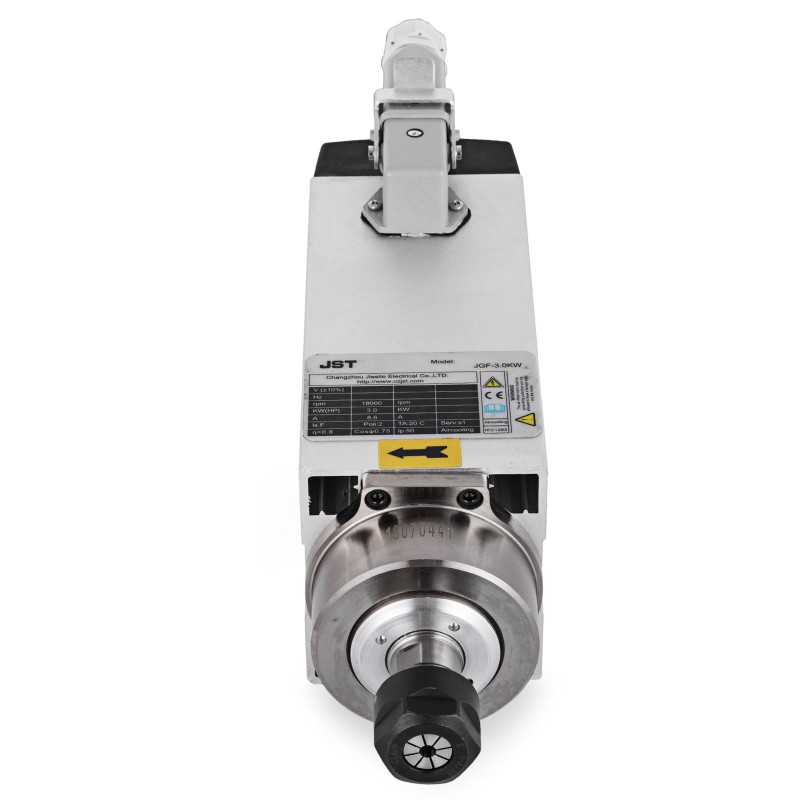

Tekniset tiedot – karamoottori:

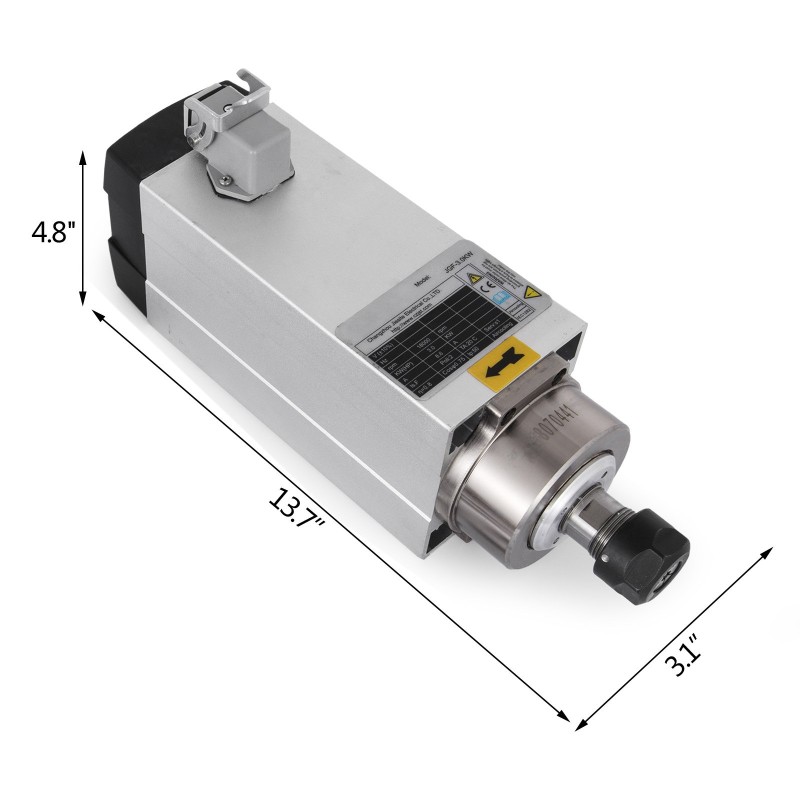

• Mitat: φ88x98x190 mm
• Teho: 3 KW
• Jännite: 220V~250V
• Taajuus: 300 Hz
• Nopeus: 0-18000 R/min

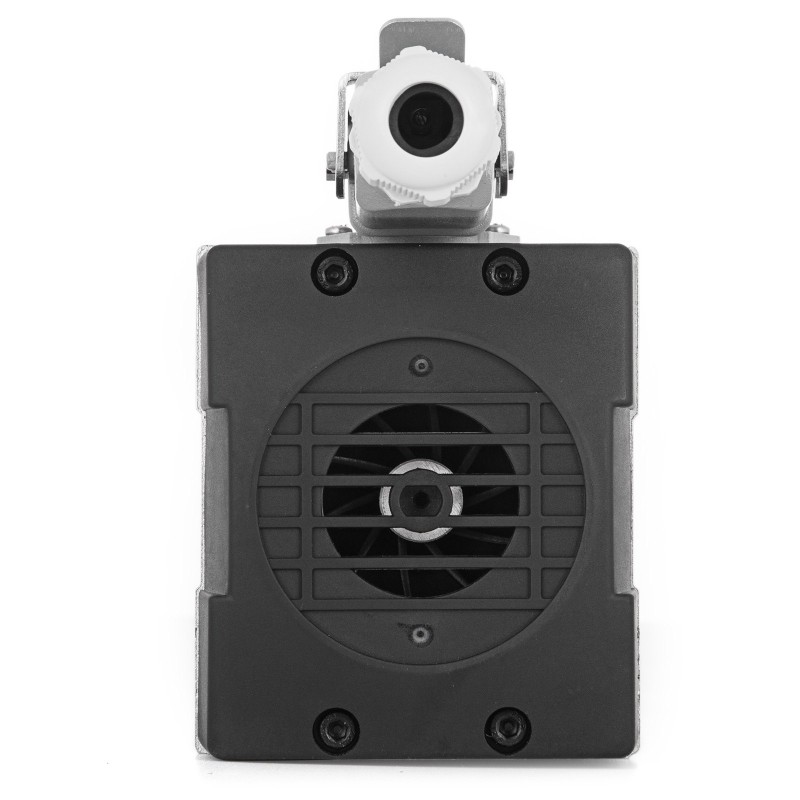

• Jäähdytys: ilmajäähdytys
• Heitto: alle 0.005 mm
• Voitelu: rasvavoitelu
• Tuotteen mitat (noin): 15.4" pituus x 7.9" leveys x 6.7" korkeus
• Bruttopaino: 7KG (15.43 lbs)

Pakkauksen sisältö – taajuusmuuttaja:

• 1 x 3.0KW taajuusmuuttaja (Variable Frequency Drive Inverter)
• 1 x englanninkielinen käyttöohje

Pakkauksen sisältö – karamoottori:

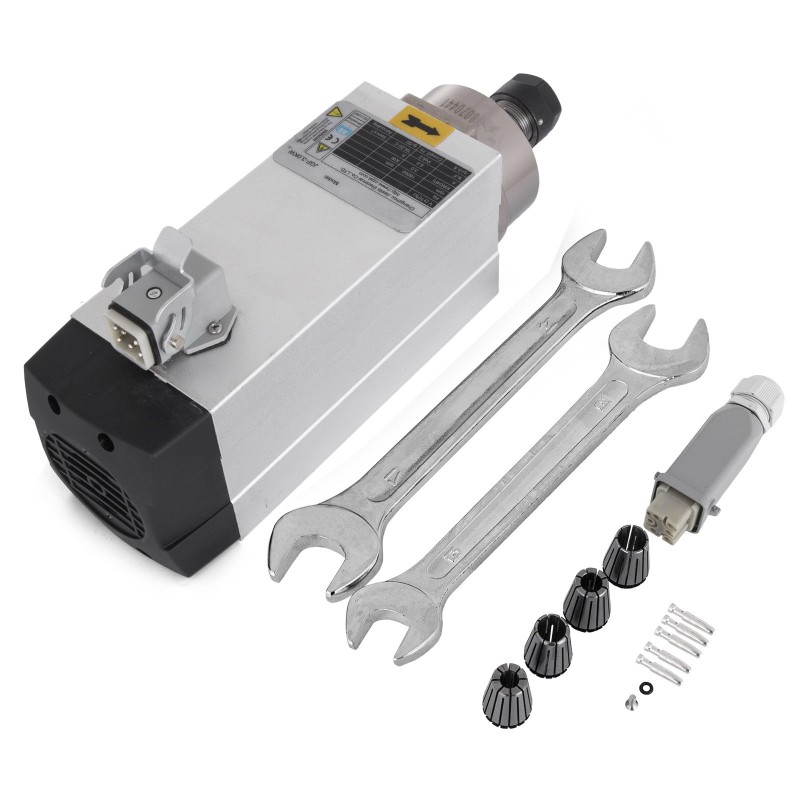

• 1 x 3KW ilmajäähdytteinen karamoottori (Air Coolded Spindle Motor)
