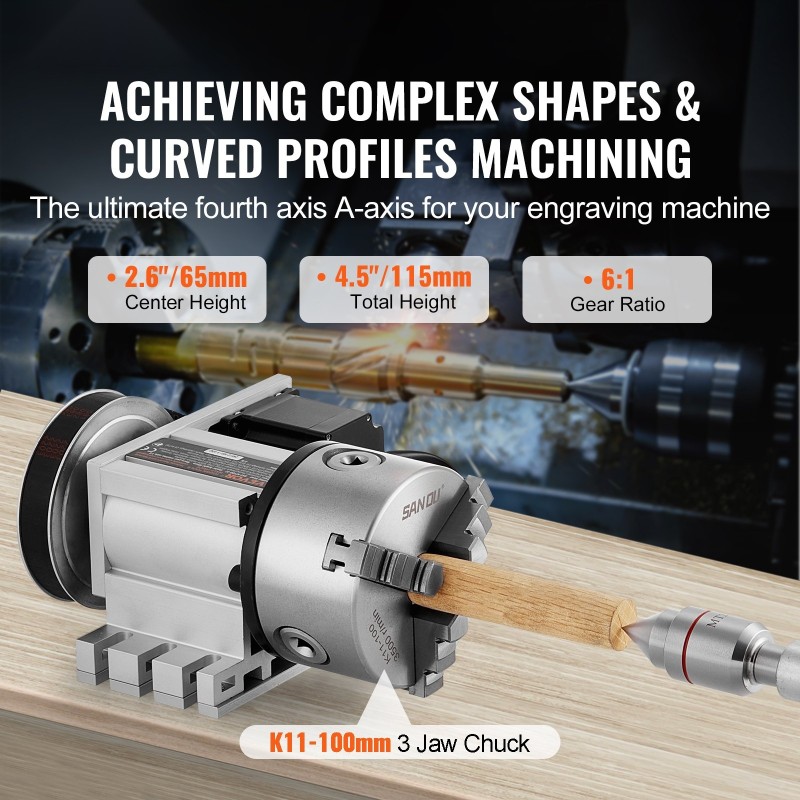

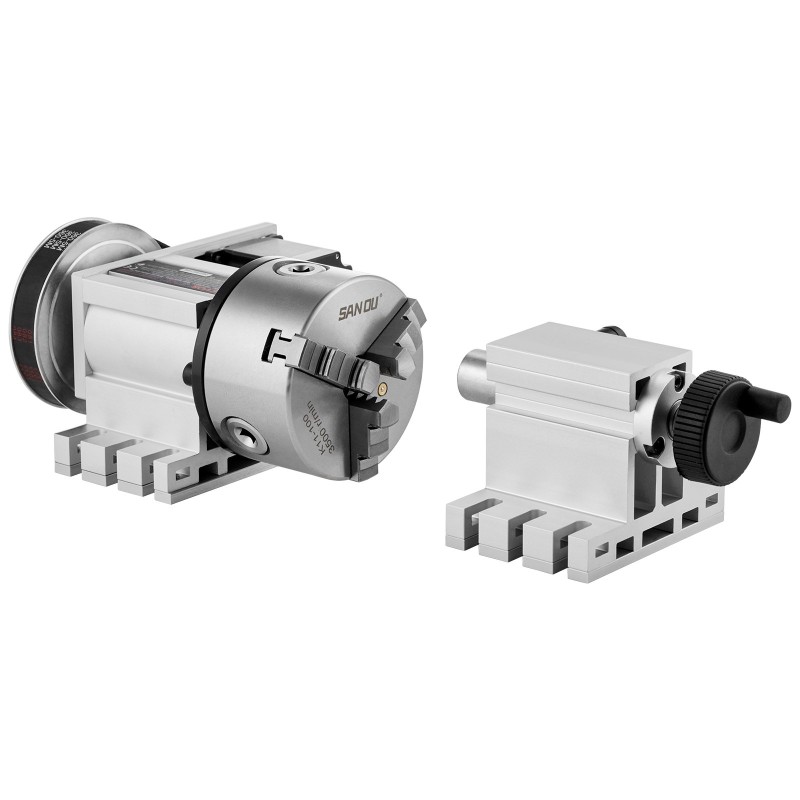

Jako-osa CNC-jyrsinkoneelle K11-100mm 3-leukapakka 65 mm keskikorkeus MT2 tukiporras 6:1 välityssuhde

Jako-osa CNC-jyrsinkoneeseen

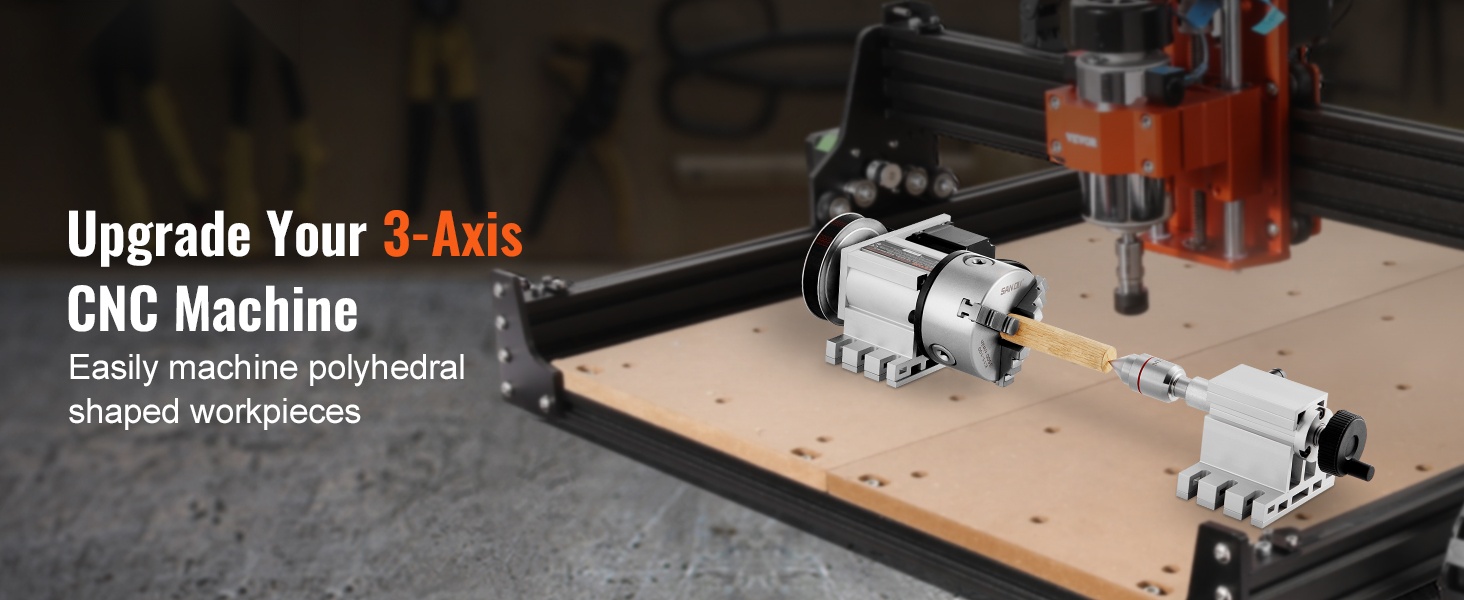

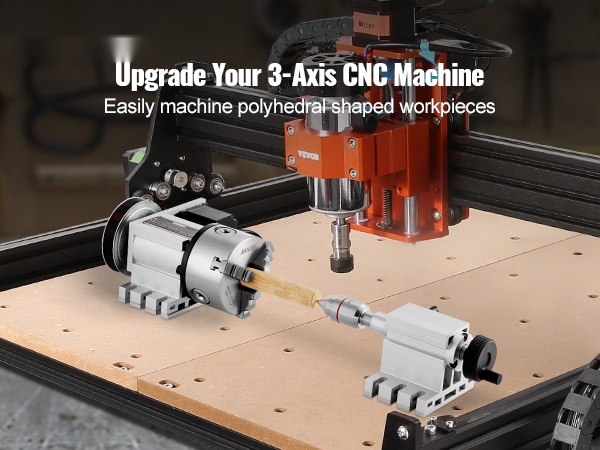

Tämä jako-osa tarjoaa CNC Rotational Axis 4th Axis -kiertoakselin, 6:1 välityssuhteen ja Nema23 2-vaiheisen askelmoottorin, mikä mahdollistaa tarkan ja toistettavan indeksoinnin laajalla kulmavalikoimalla. K11-100MM 3-leukapakka lisää työtehokkuutta ja helpottaa monimutkaisten muotojen työstöä.

Tärkeimmät ominaisuudet

• CNC Rotational Axis 4th Axis -kiertoakseli tarkkaan indeksointiin

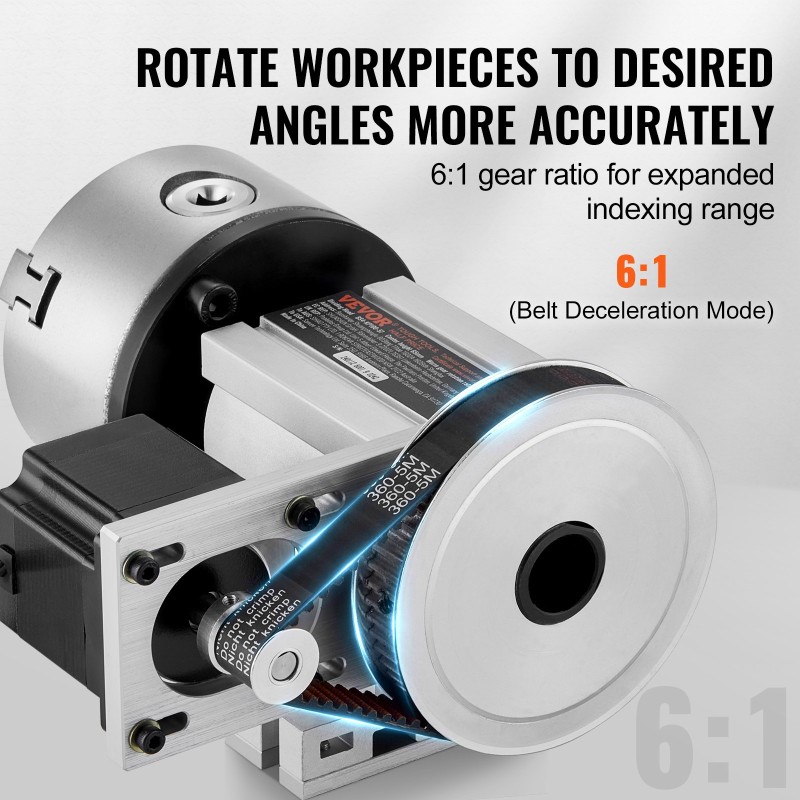

• 6:1 välityssuhde tarkkaan ja hallittuun liikkeeseen
• K11-100MM 3-leukapakka sisäiseen ja ulkoiseen kiinnitykseen
• MT2-kärkikiinnitteinen tukiporras parantamaan kappaleen tuentaa
• Ontto akselirakenne helpottaa läpimenevien kappaleiden työstöä

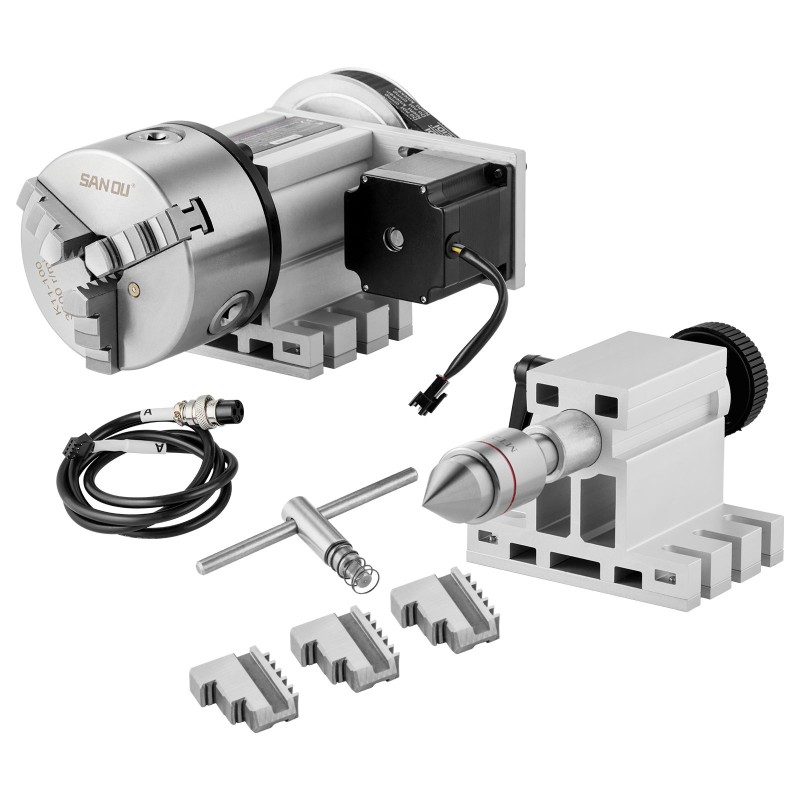

• Mukana sisä- ja ulkoleuat, T-avain ja signaalikaapeli

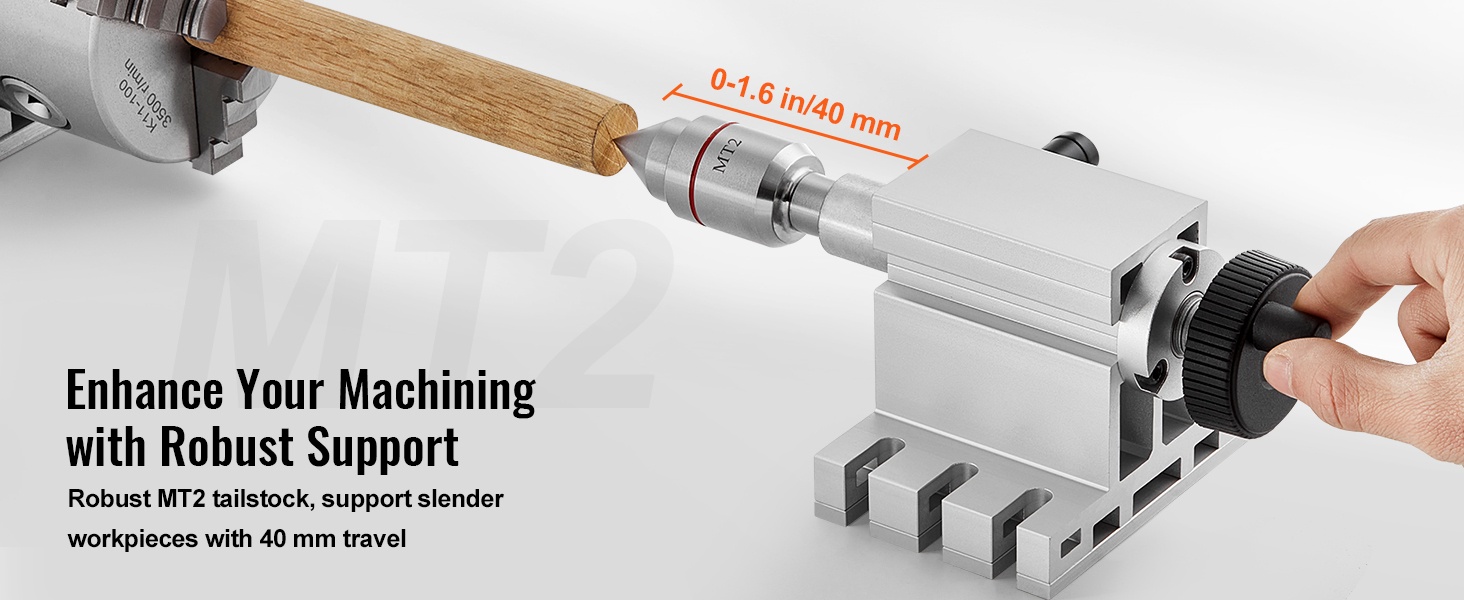

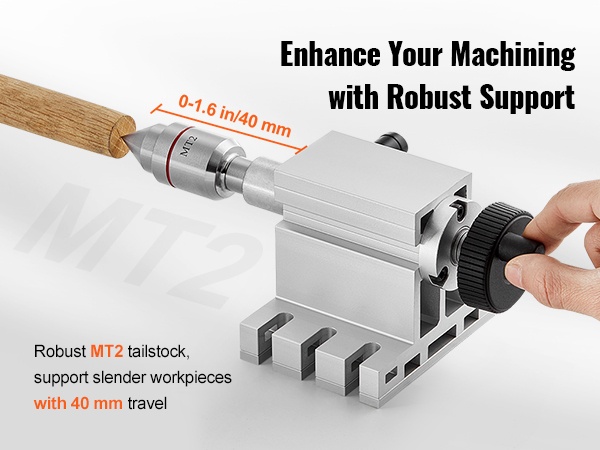

Tukiporras ja tarkka kappaleen tuki

Jako-osa on varustettu tukiporralla, jossa on MT2-kartio ja 0–1.6"/40 mm liikevara. Tämä mahdollistaa kappaleen tarkan tuennan ja keskittämisen esimerkiksi leikkaus-, kaiverrus- ja muissa tarkkuutta vaativissa työstökohteissa.

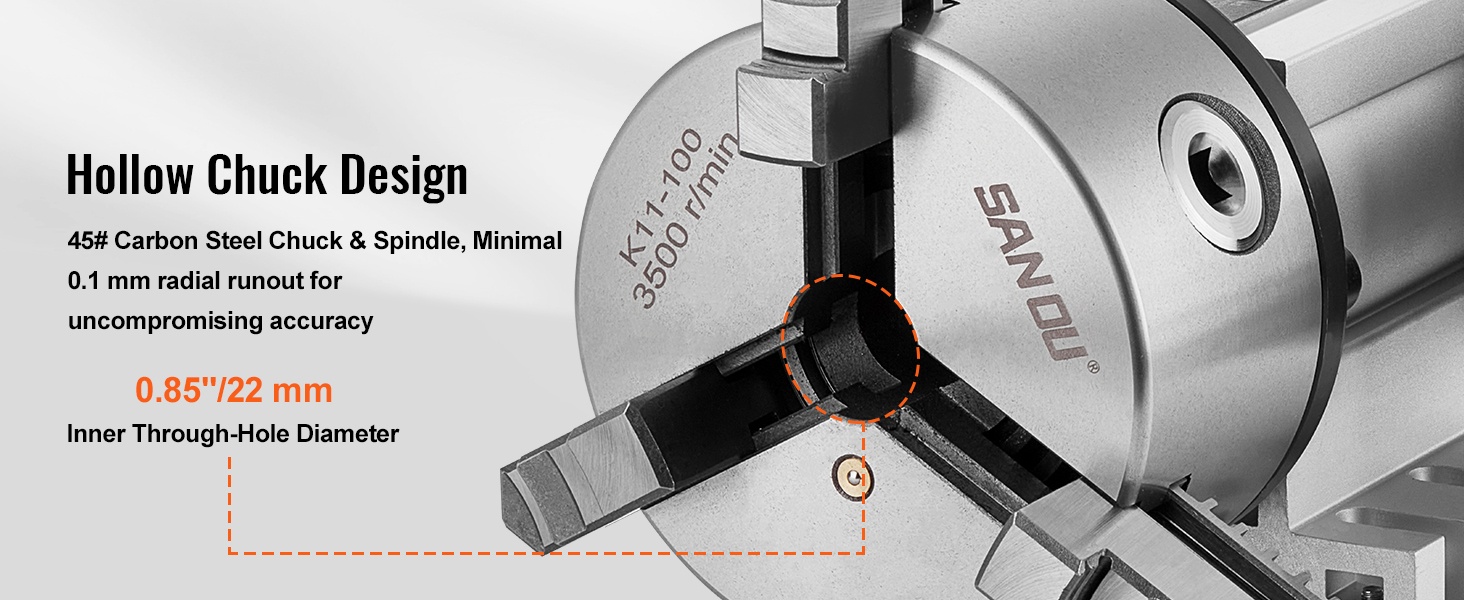

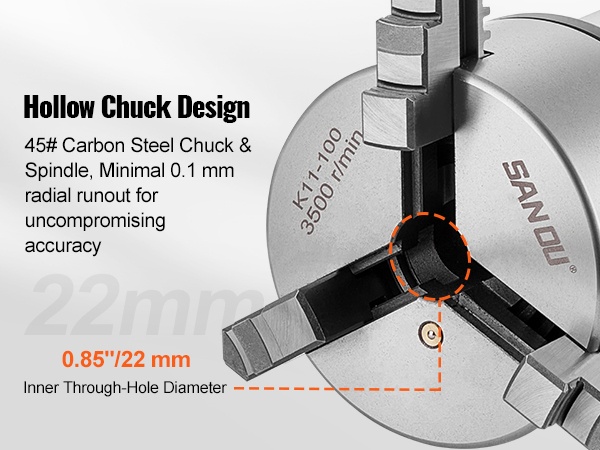

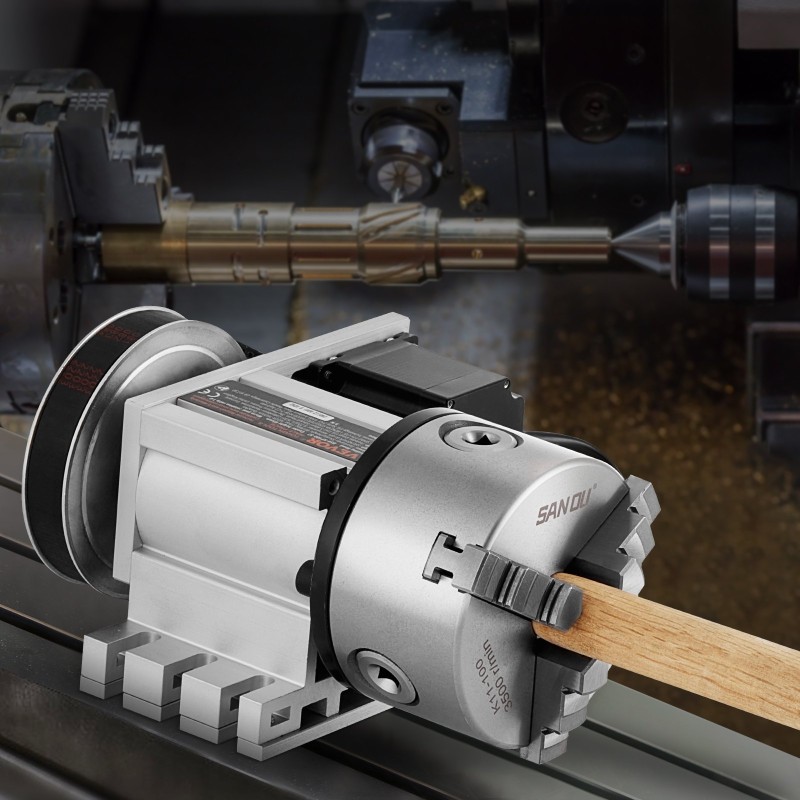

Ontto akseli monipuoliseen työstöön

Ontto akselirakenne tarjoaa sisäisen läpiviennin, mikä tekee työstöstä joustavampaa. Erimuotoisten ja monisärmäisten kappaleiden kiinnitys ja käsittely helpottuvat, ja kiertoakselia voidaan hyödyntää monipuolisesti erilaisissa koneistustehtävissä.

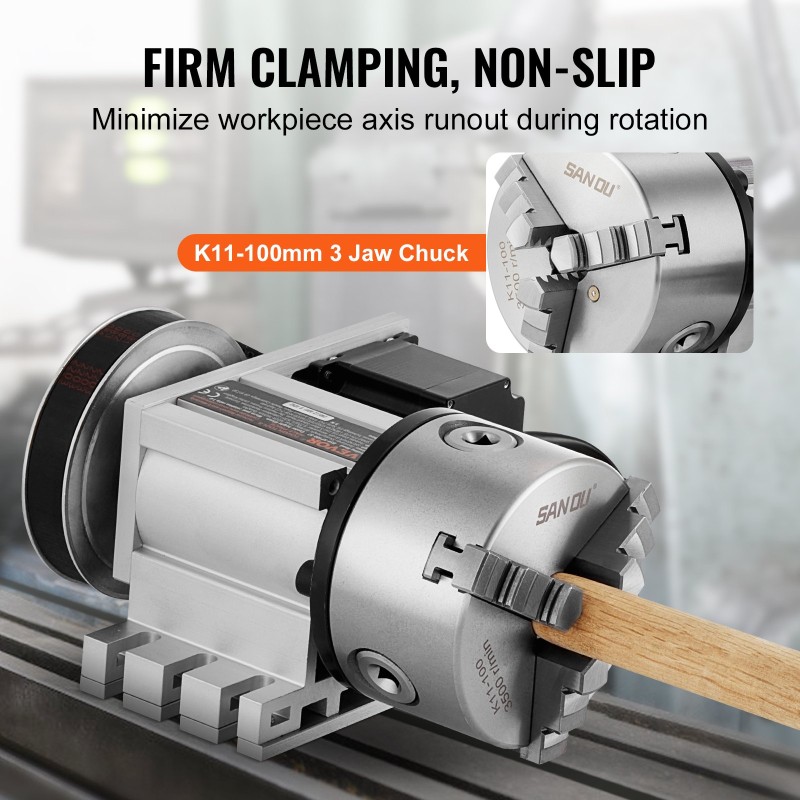

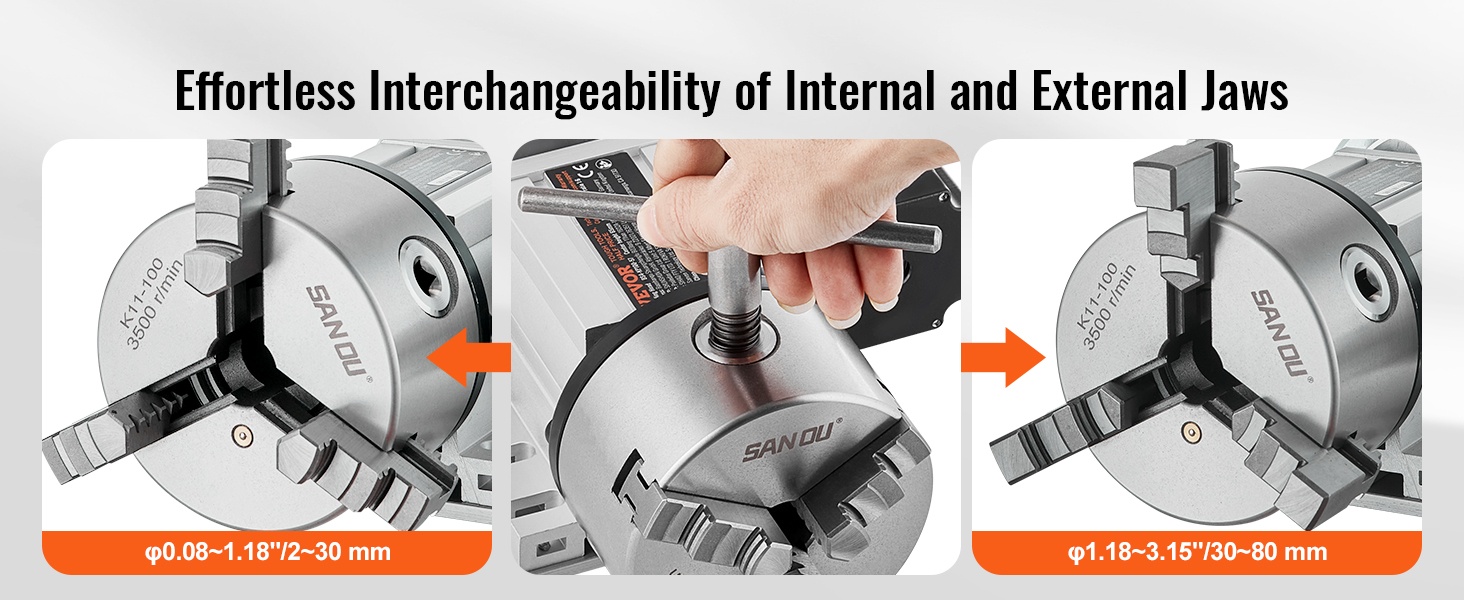

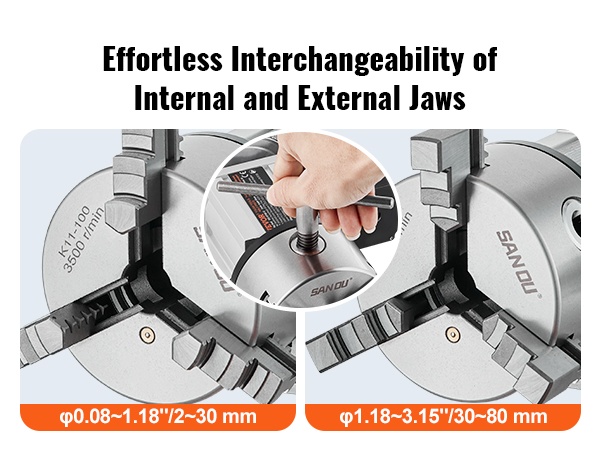

Leukojen vaihto ja luotettava kiinnitys

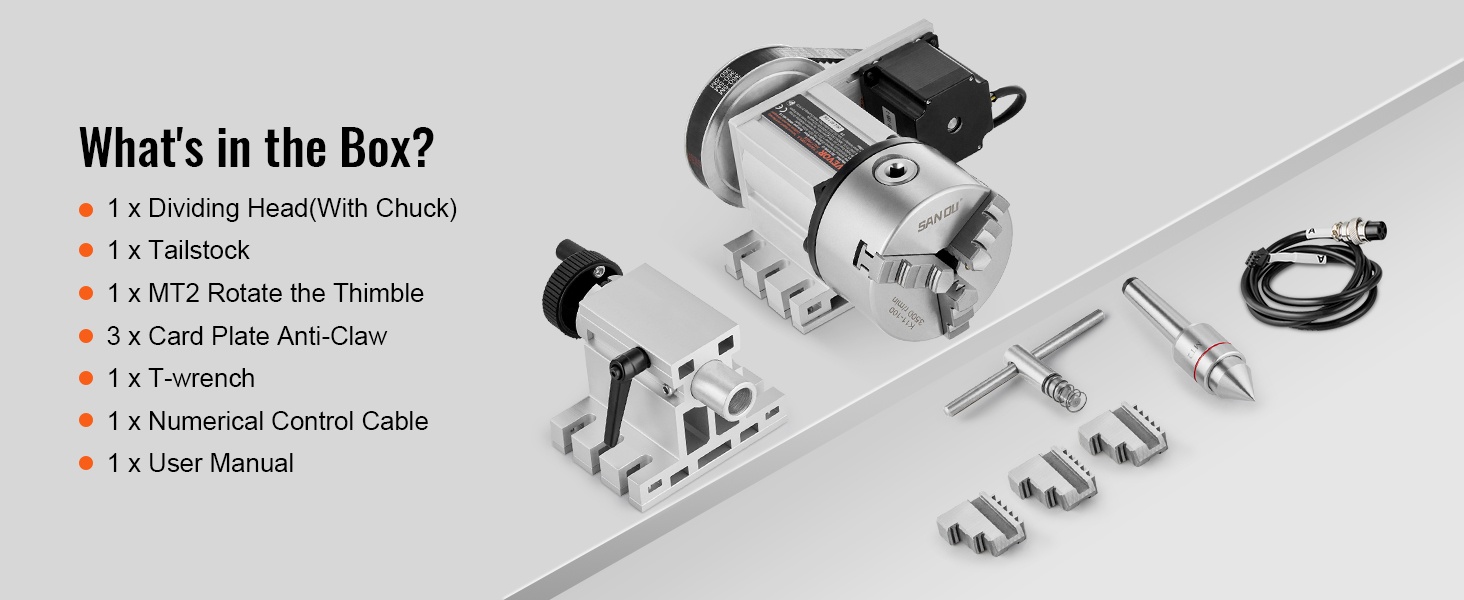

Toimitukseen sisältyy 3 sisäleukaa ja 3 ulkoleukaa. Leukojen vaihtaminen käy nopeasti mukana tulevalla T-avaimella, ja pakka tarjoaa pitävän otteen tarkkaan työstöön. Näin asetusten vaihto onnistuu vaivattomasti eri kappaleiden välillä.

Lisävarusteet ja ohjaus

Jako-osan mukana toimitetaan kattava tarvikesarja sekä ylimääräinen signaalikaapeli. Kaapeli kytketään jako-osan ja ohjausjärjestelmän väliin, jolloin akselin kiertoa ja muita toimintoja voidaan ohjata täsmällisesti osana CNC-järjestelmää.

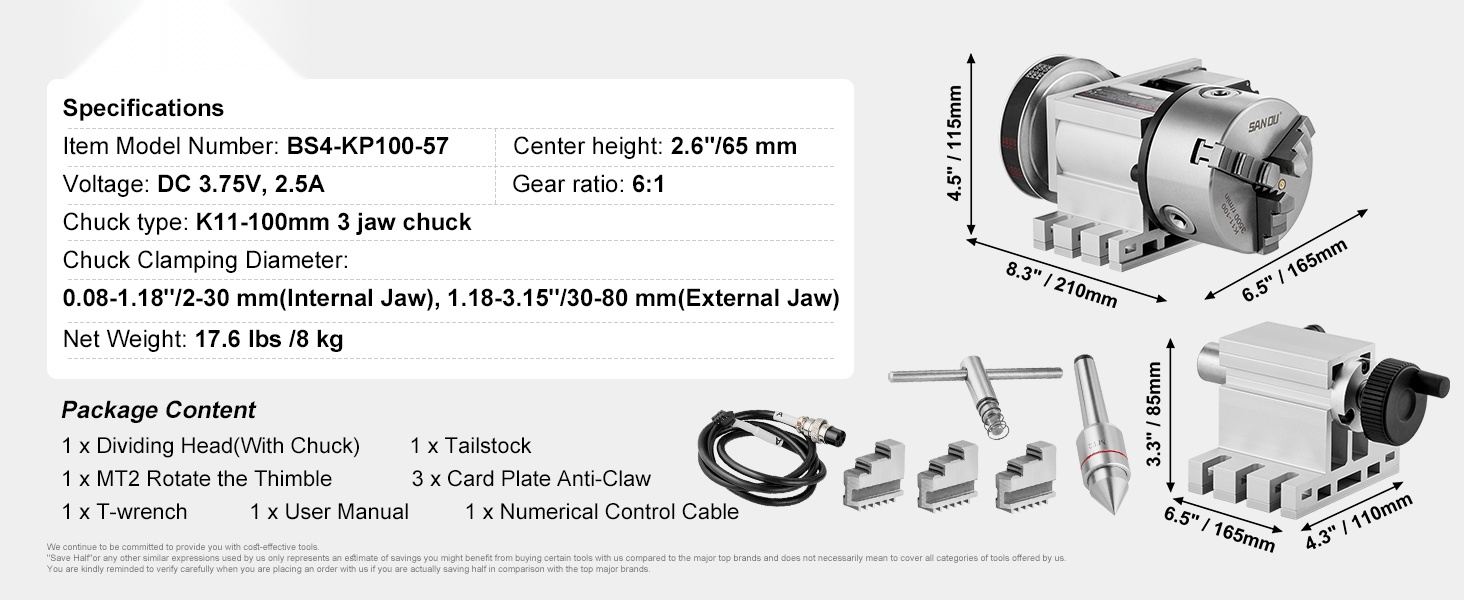

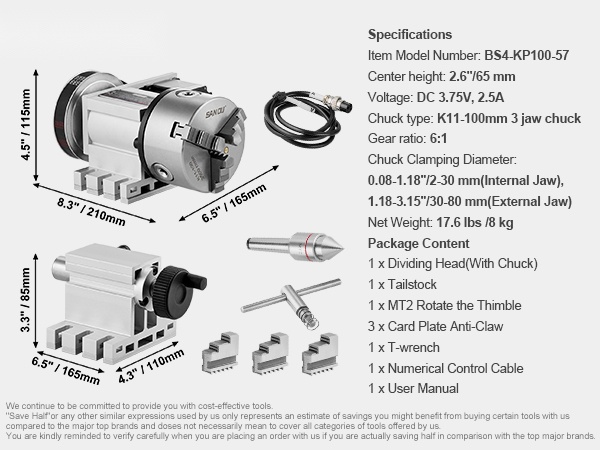

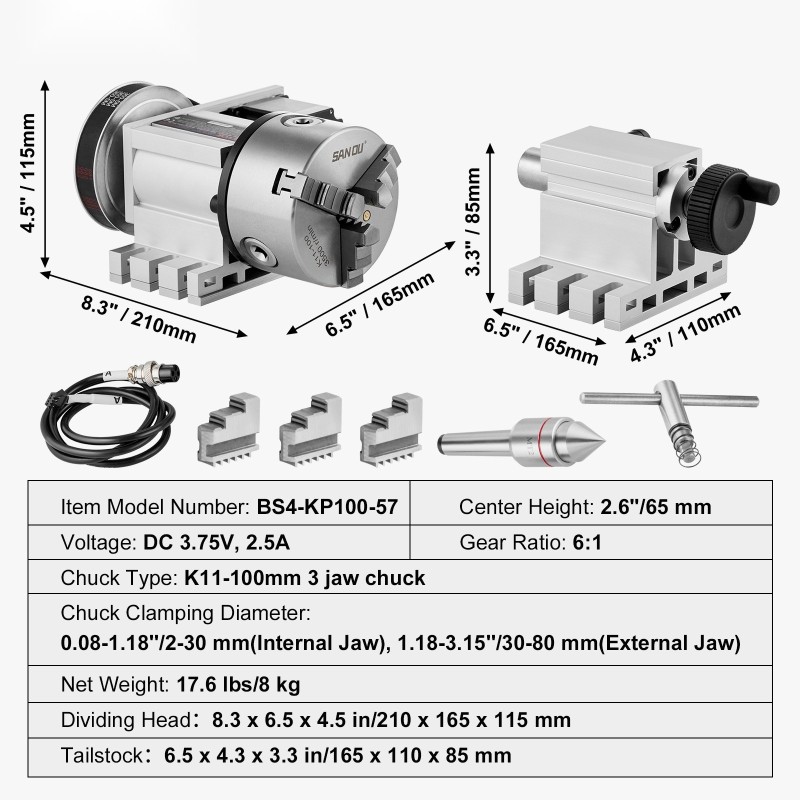

Tekniset tiedot

• Keskikorkeus: 2.6"/65 mm
• Jako-suhde: 6:1

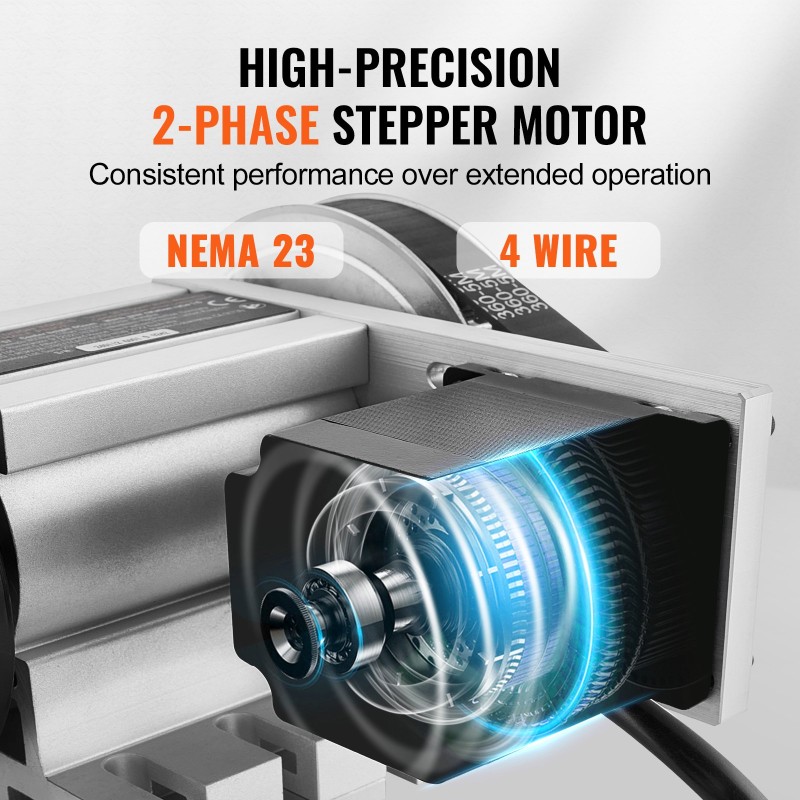

• Moottori: Nema23 2-vaiheinen askelmoottori
• Jännite: DC 3.75V
• Virta: 2.5A
• Mallinumero: BS4-KP100-57
• Pakka: K11-100mm 3-leukapakka
• Pakan puristushalkaisija (sisäleuat): 0.08–1.18"/2–30 mm
• Pakan puristushalkaisija (ulkoleuat): 1.18–3.15"/30–80 mm
• Liikevara tukiporrassa: 0–1.6"/40 mm
• Nettopaino: 17.6 lbs /8 kg
