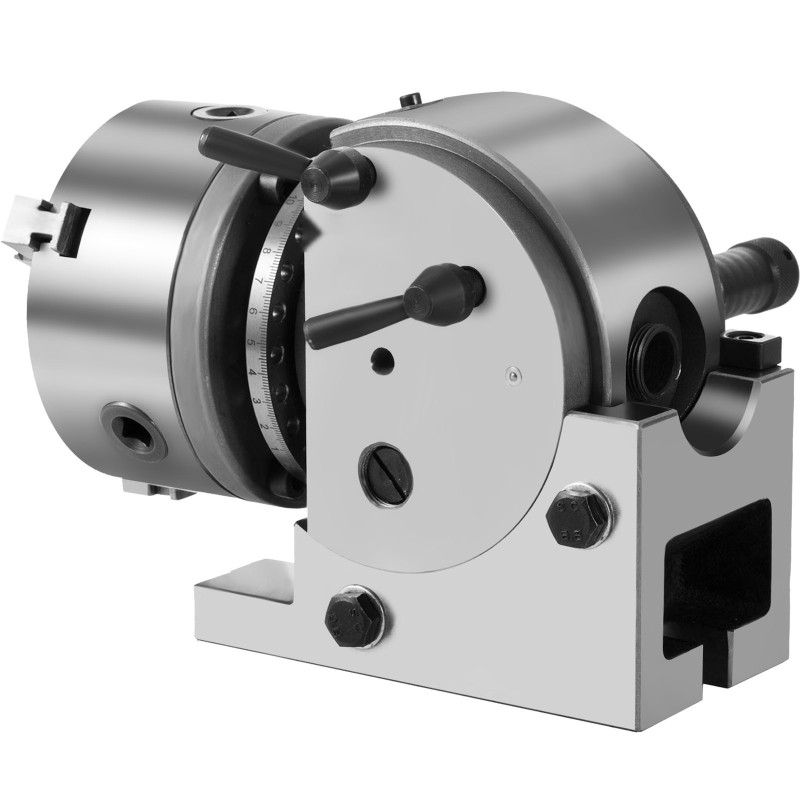

Jakopää BS-0 valurautarunko MT2 vastatuki 3 jakolevyä 125 mm istukka

Tuotteen kuvaus:

BS-0 jakopää on suunniteltu jyrsinkoneiden tarkkaan kulmien mittaamiseen ja ympyröiden jakamiseen yhtä suuriin kaariin. Pakettiin kuuluu 3 vaihdettavaa jakolevyä ja MT2-kärkiväliä tukeva vastatuki, mikä parantaa työn tarkkuutta ja vakautta. Jakopään avulla voidaan esimerkiksi jyrsiä jyrsimen uria, leikata hammaspyörän hampaita, jyrsiä kaarevia uria tai porata pulttikehiä kappaleen ympäri.

Keskeiset ominaisuudet:

• Vankka harmaaraudasta valmistettu runko pitkää käyttöikää varten
• Säädettävä jakopää, kallistus 10 astetta vaakatasosta 90 asteeseen pystyasentoon
• Tarkat suorat ja epäsuorat jakolevyt monipuolisiin jakoihin
• MT2-vastatuki pitkien ja hoikkien kappaleiden tukemiseen
• Soveltuu käytettäväksi jyrsinkoneiden, porakoneiden, hiomakoneiden ja avarruskoneiden pöydillä

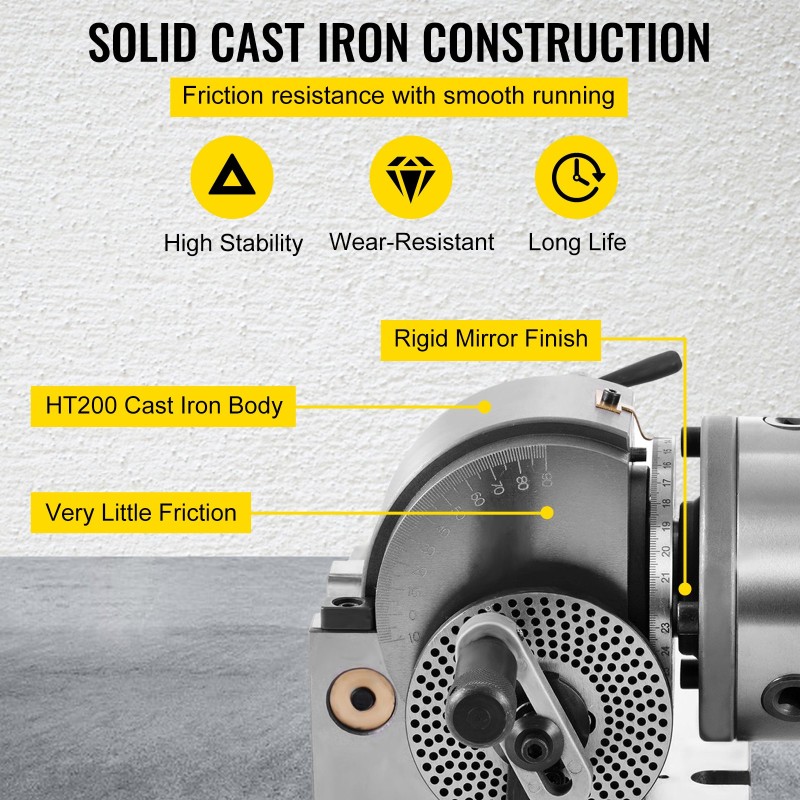

Vankka ja kestävä runko

Jakopää on valmistettu tukevasta valuraudasta, joka kestää kuormitusta ja kulumista. Peilikiillotettu pinta helpottaa puhtaanapitoa ja kestää hyvin naarmuja.

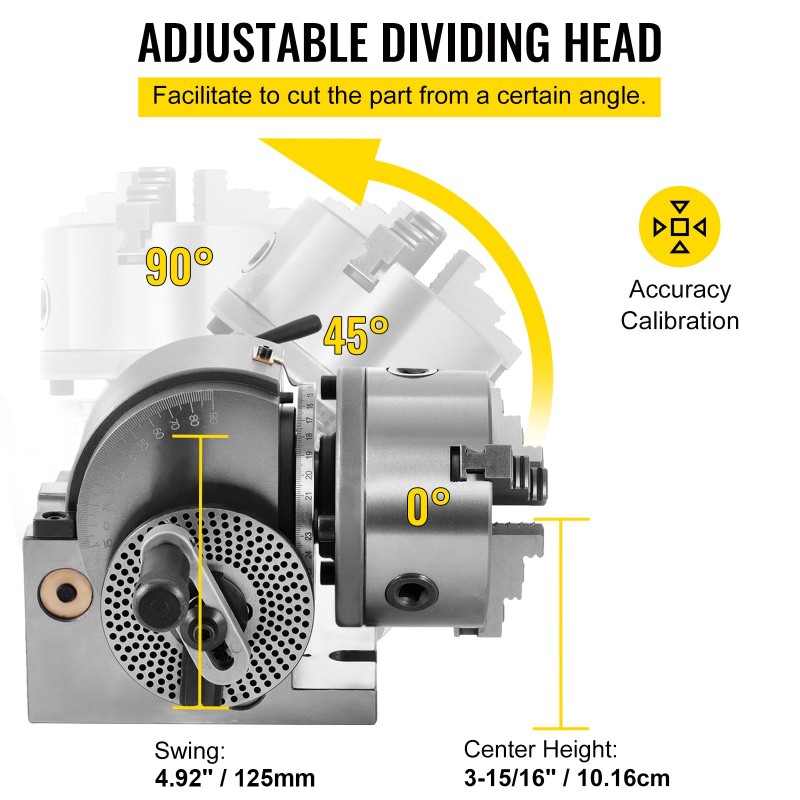

Säädettävä karaosa

Jakopään karaosaa voidaan kallistaa 10 astetta vaakatasoa alemmas aina 90 asteen pystyasentoon. Tämä helpottaa kappaleiden työstöä eri kulmista ilman monimutkaisia kiinnityksiä.

Suora jakolevy

Kääntämällä ensimmäistä vipua tappi lukittuu jakolevyyn, jolloin koko ympyrä voidaan jakaa 2, 3, 4, 6, 8, 12 tai 24 yhtä suureen osaan. Toinen vipu vähentää karan värinää työstön aikana.

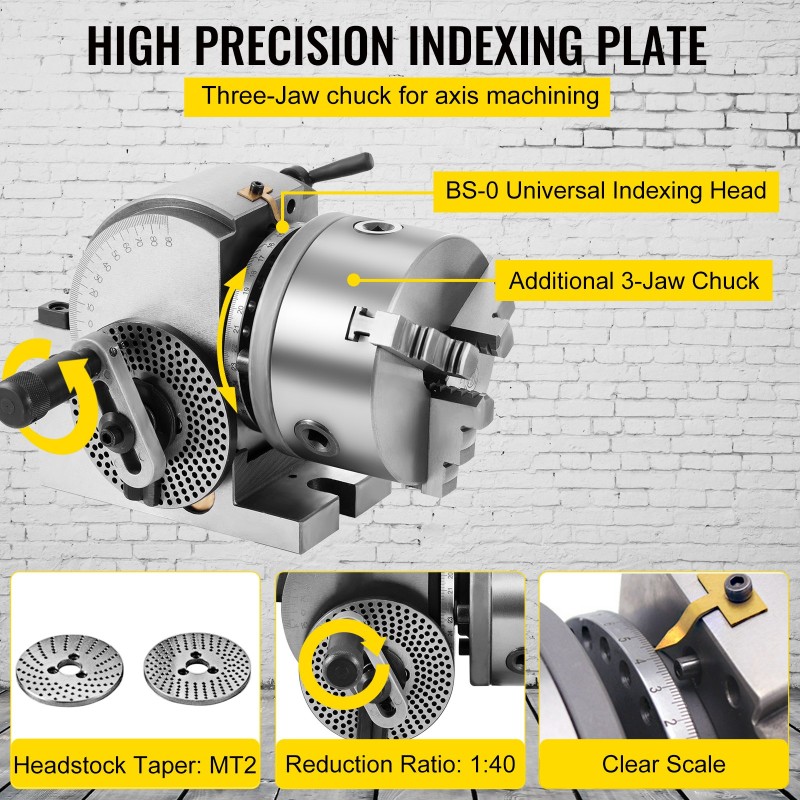

Tarkemmat jakolevyt

Korkea tarkkuus saavutetaan epäsuorilla jakolevyillä A, B ja C. Kaikki jaot 2–50 ovat mahdollisia, mutta kaikkia jakoja välillä 51–380 ei voida toteuttaa. Tarkista ohjeesta sopivat jaot ennen asetusten tekemistä.

Vahva MT2-vastatuki

MT2-vastatuki tukee työstettävää kappaletta erityisesti silloin, kun kappale on pitkä ja hoikka. Tämä vähentää taipumaa ja parantaa pinnanlaatua sekä mittatarkkuutta.

Laaja käyttökohde

Pyöröjakoistukkaa voidaan käyttää jyrsinkoneiden pöydillä sekä muilla koneilla, kuten porakoneilla, hiomakoneilla ja avarruskoneilla, joissa tarvitaan tarkkaa ympyränjakoa tai kulmajakoa.

Tekniset tiedot:

• Heilahdus (swing): 6-1/2" (16.5 cm)
• Keskikorkeus: 3-15/16" (10 cm)
• Karan kartio: MT2
• Nettopaino: 50.7 lbs (23 kg)
• Karaosan mitat: 9.5" x 7.5" x 6.5" (24 x 19 x 16.5 cm)
• Vastatuen mitat: 3.5" x 6" x 4" (9 x 15 x 10 cm)

Paketin sisältö:

• 1 x jakopää BS-0
• 3 x jakolevy
• 1 x vastatuki (MT2)
• 1 x 125 mm 3-leukainen istukka
