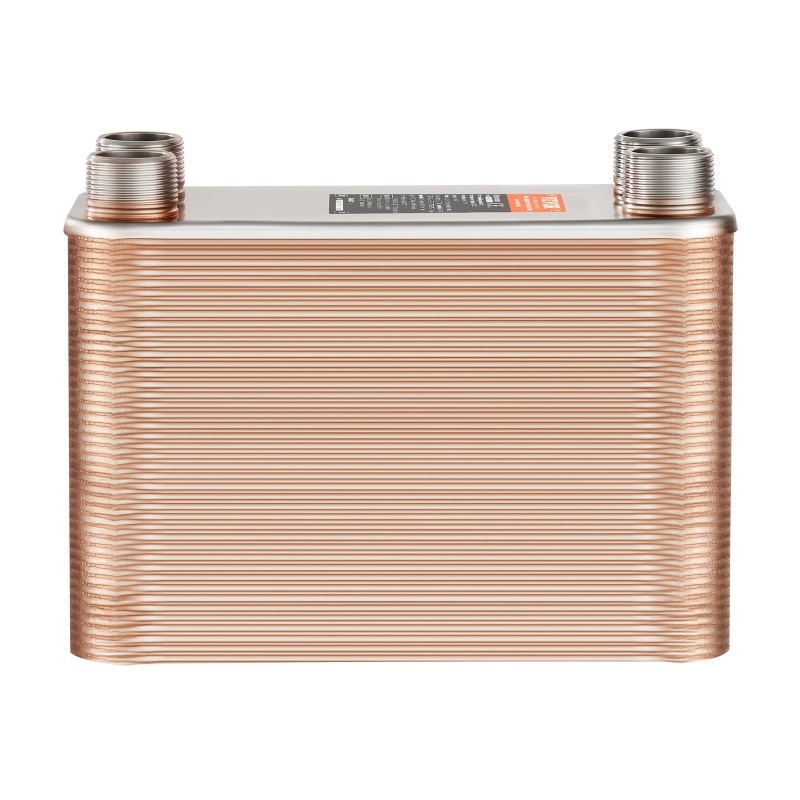

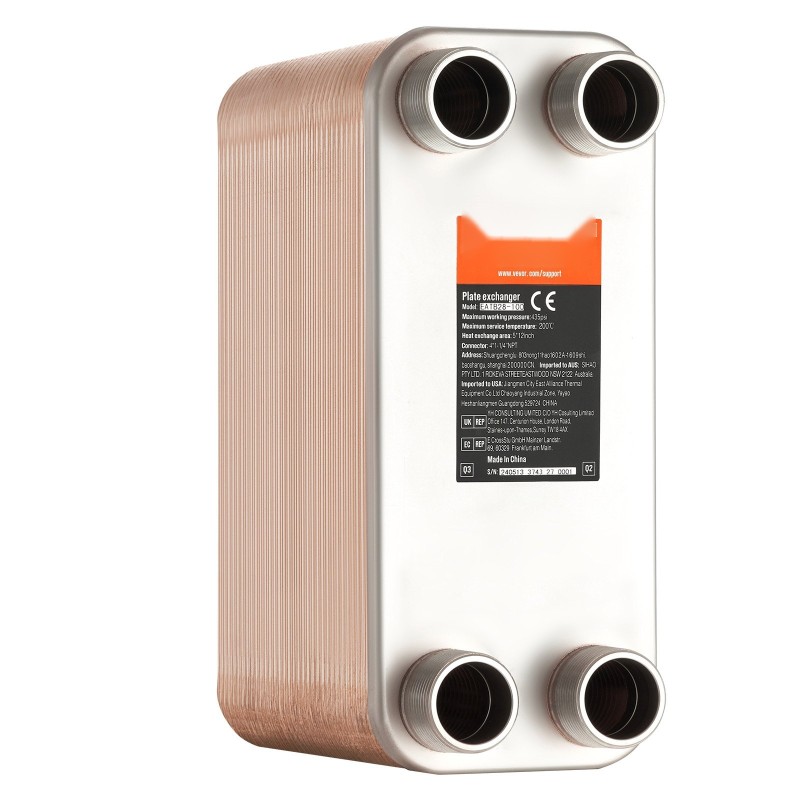

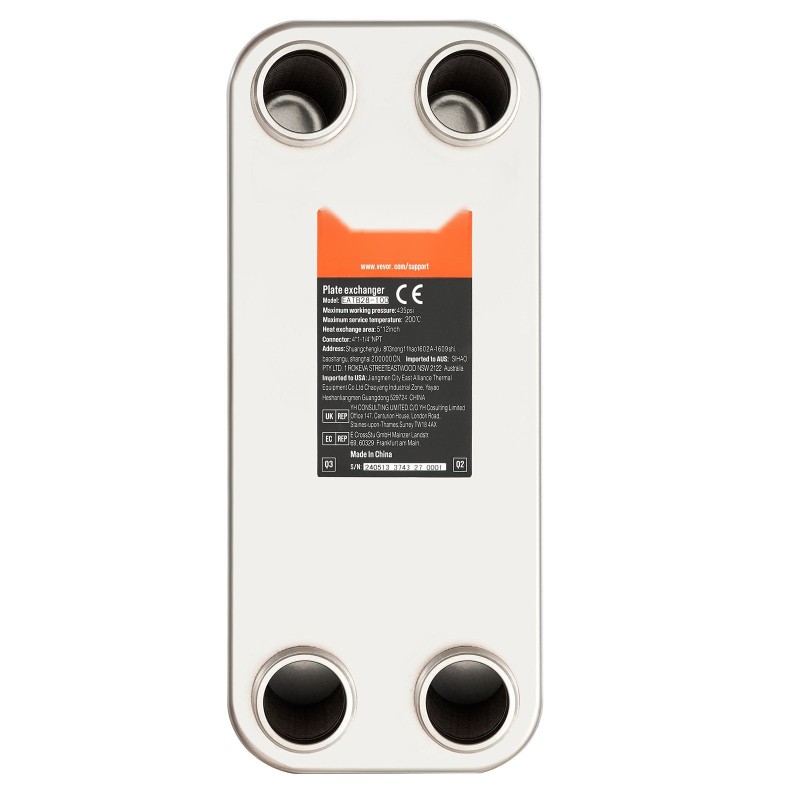

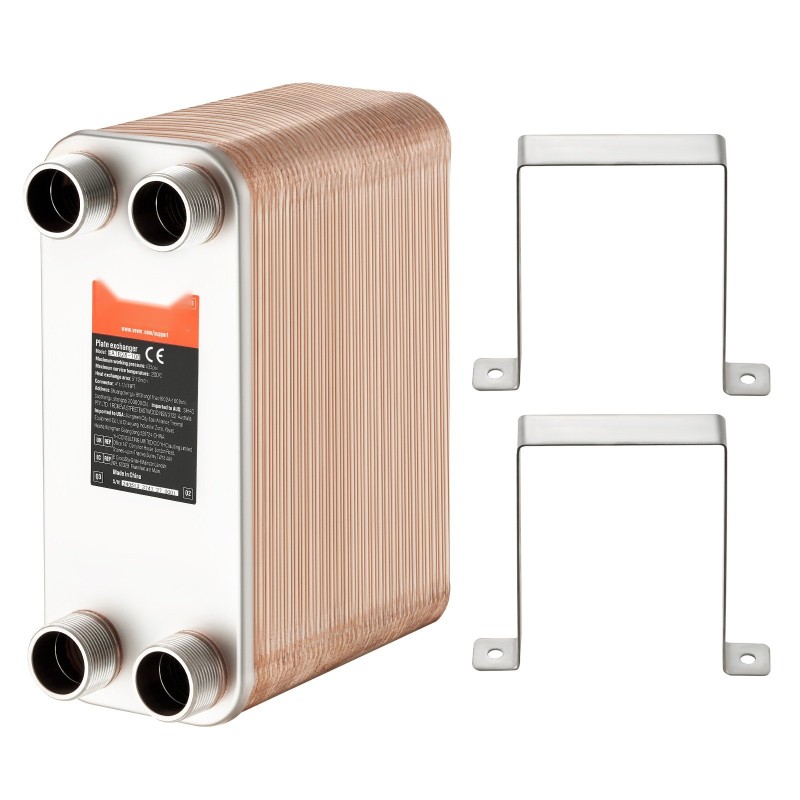

Juotettu levylämmönvaihdin 127x305 mm 80 levyä ruostumatonta terästä kuparijuotos

Kompakti ja tehokas lämmönvaihdin monipuoliseen käyttöön

Tämä juotettu levylämmönvaihdin on kooltaan kompakti ja painoltaan kevyt, mutta tarjoaa korkean lämmönsiirtotehokkuuden. Rakenne on valmistettu 316L- ja 304-ruostumattomasta teräksestä, ja levyt on juotettu 99,9 % kuparilla, mikä tekee laitteesta kestävän ja hyvin korroosiota sietävän. Soveltuu esimerkiksi lattialämmitykseen, käyttöveden lämmitykseen, lumensulatukseen, öljylämmön talteenottoon, moottorien jäähdytykseen ja kondensointisovelluksiin.

Tärkeimmät ominaisuudet:

• Levypinta-ala: 5x12 inch / 127x305 mm, 80 kpl levyjä
• Lämpökapasiteetti: 780–1080K BTU, lämpöhyötysuhde 90～99%
• Materiaali: 304/316 ruostumaton teräs, juotos: 99,9 % kupari
• Liitännät: 4 kpl 1-1/4" MNPT ulkokierteiset portit
• Käyttölämpötila-alue: -292℉ – 392℉
• Soveltuu vesi–vesi-käyttöön, kuten lattialämmitys ja veden lämmitys

Korkea lämpöteho pienessä koossa

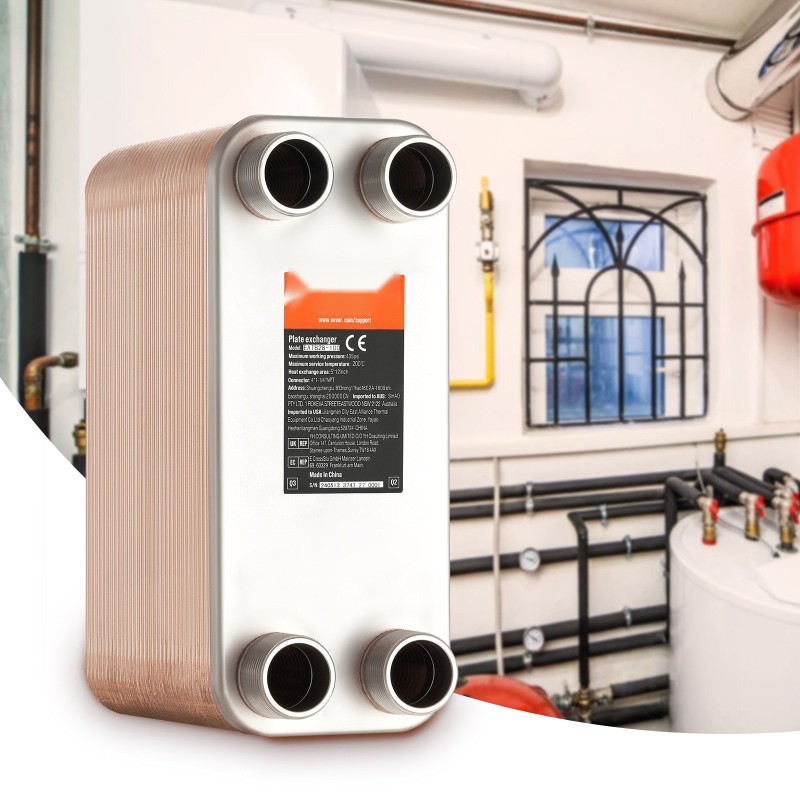

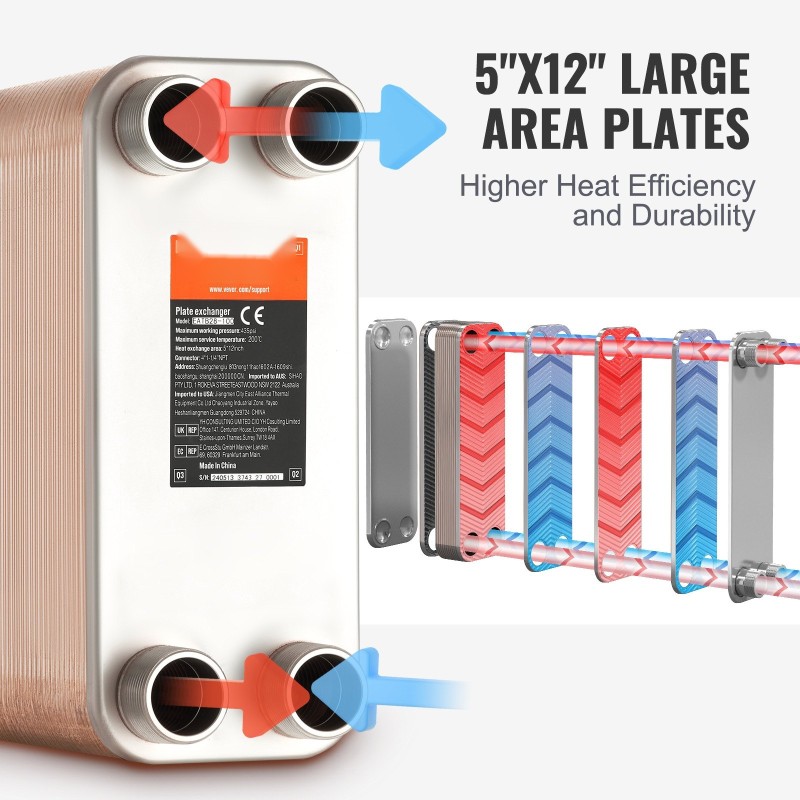

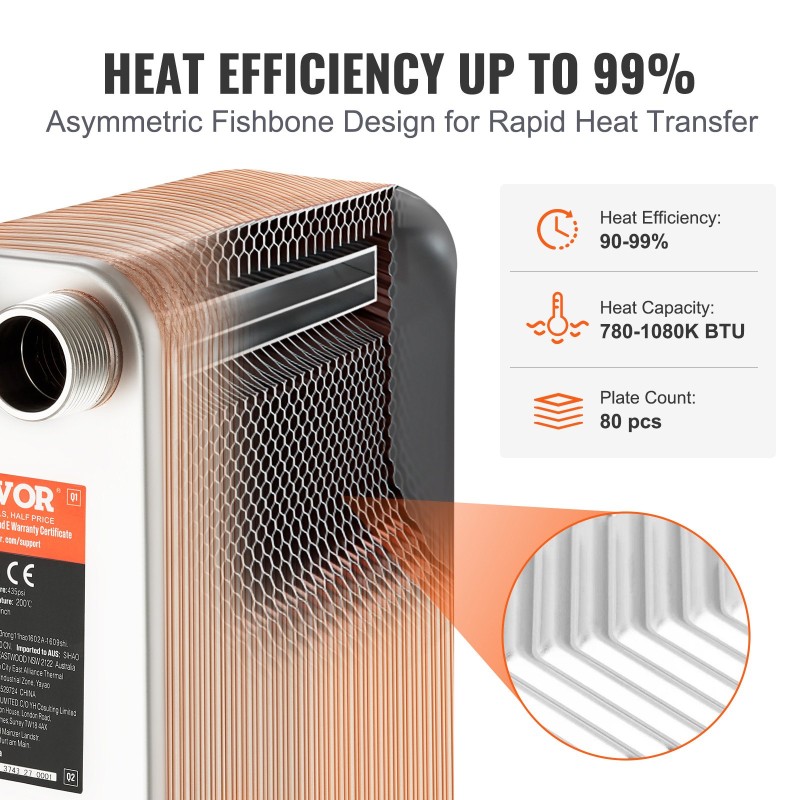

Lämmönvaihtimen aaltoilevat, epäsäännölliset levyt lisäävät virtausnopeutta ja lämmönsiirtopintaa, mikä tehostaa lämmönsiirtoa nesteiden välillä. Kompakti 5x12 inch / 127x305 mm rakenne säästää tilaa asennuksessa ja mahdollistaa helpon sijoittamisen esimerkiksi lämmitysjärjestelmän runkoputkistoon tai varaajan yhteyteen.

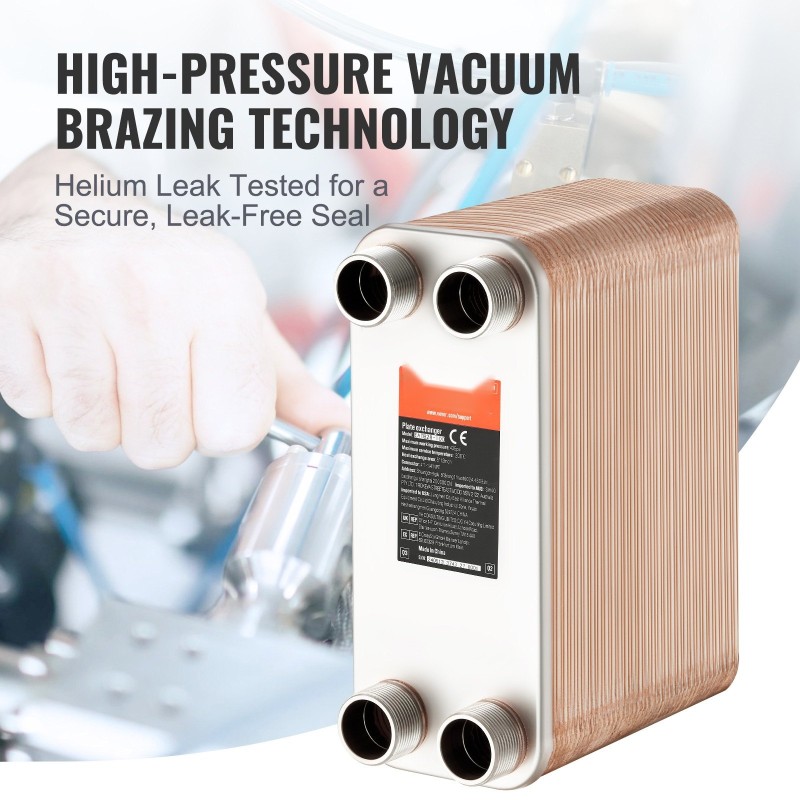

Juotettu rakenne vähentää vuotoriskejä ja parantaa mekaanista kestävyyttä verrattuna perinteisiin putki–vaippa-ratkaisuihin. Sopii sekä uusiin asennuksiin että olemassa olevien lämmitysjärjestelmien päivittämiseen.

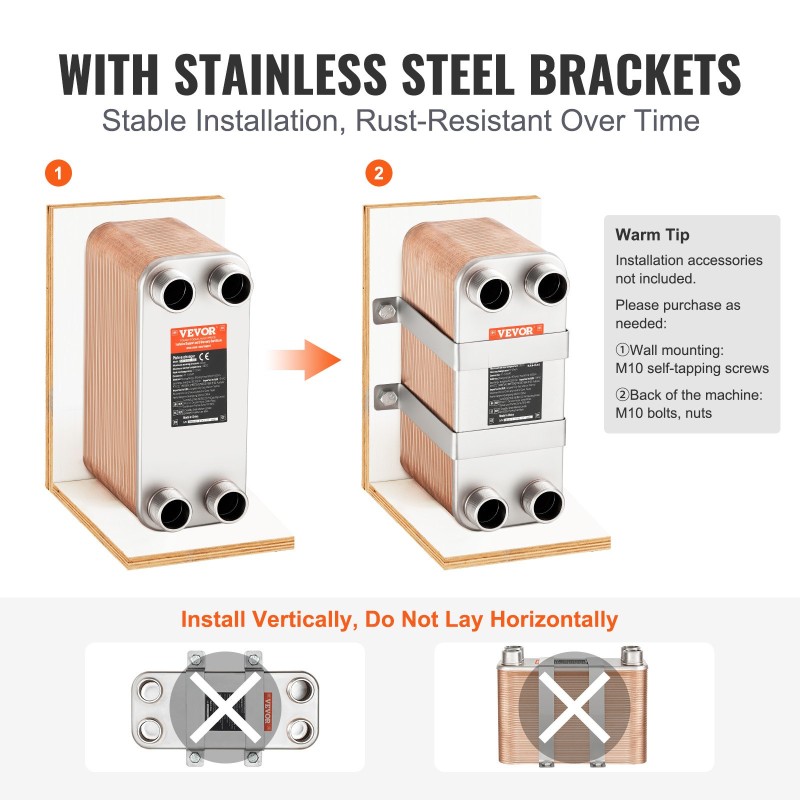

Käytännölliset liitännät ja helppo asennus

Lämmönvaihtimessa on 1-1/4" MNPT-ulkokierteiset liitännät, joiden sileät kierteet helpottavat tiivistä ja varmaa asennusta. Neljä liitäntää mahdollistavat eri piirien (esim. lämmityspiiri ja käyttövesipiiri) yhdistämisen selkeästi merkittyjen tulo- ja lähtöporttien kautta, kunhan putkitus suunnitellaan oikein.

Energiatehokas ja käyttövoimaton ratkaisu

Lämmönvaihdin siirtää lämpöä pelkän virtaavan nesteen avulla, eikä vaadi erillistä sähkölämmitystä tai polttopuuta. Näin se mahdollistaa lämmön hyödyntämisen esim. kattilasta, lämpöpumpusta tai muusta lämmönlähteestä kustannustehokkaasti. Oikein mitoitettuna ja asennettuna se auttaa alentamaan energiankulutusta ja parantamaan järjestelmän kokonaistehokkuutta.

Laaja käyttölämpötila-alue ja monikäyttöisyys

Neljän portin rakenne soveltuu erilaisille lämmönsiirtonesteille suunnitelman mukaan. Laaja käyttölämpötila-alue -292℉ – 392℉ mahdollistaa käytön monenlaisissa prosesseissa ja lämmityssovelluksissa, esimerkiksi lattialämmityksessä, lumen sulatuksessa, veden esilämmityksessä tai oluen ja muiden juomien jäähdytyksessä valmistusprosessin aikana.

Useita koko- ja tehovaihtoehtoja

Tämä malli on varustettu 80 levyllä ja sen lämpökapasiteetti on 780–1080K BTU, mikä sopii moniin pientalo- ja pieniin prosessikohteisiin. Sarjassa on useita eri kokoja, joten samaa tuoteperhettä voidaan käyttää eri teholuokissa ja kohteissa.

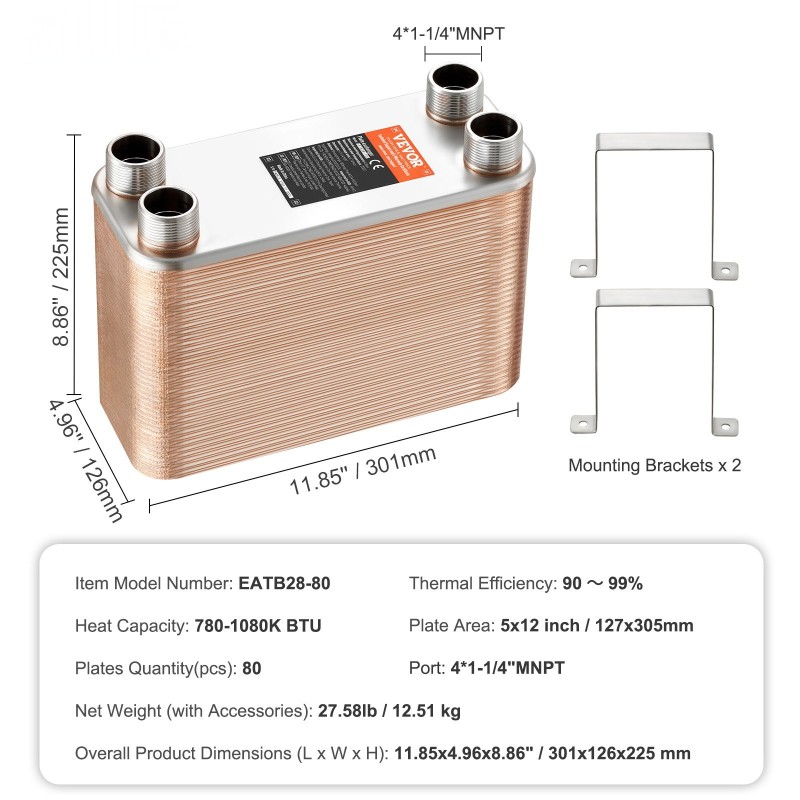

Tekniset tiedot:

• Levypinta-ala: 5x12 inch / 127x305 mm
• Levyjen määrä: 80 kpl
• Malli: EATB28-80
• Lämpökapasiteetti: 780–1080K BTU
• Lämpöhyötysuhde: 90～99%
• Materiaali: 304/316 ruostumaton teräs
• Juotos: 99,9 % kuparijuotos
• Portit: 4 x 1-1/4" MNPT ulkokierre
• Tuotteen mitat (P x L x K): 11.85x4.96x8.86" / 301x126x225 mm
• Nettopaino (varusteineen): 27.58 lb / 12.51 kg
