Lineaarikiskosarja 2 kpl 1000 mm SBR16 ja 4 kpl SBR16UU teräs alumiini

SBR-lineaarikiskosarja automatisoituihin koneisiin ja DIY-projekteihin

Tämä SBR-lineaarikiskosarja sisältää 2 kpl 1000 mm SBR16-ohjainkiskoja ja 4 kpl SBR16UU-liukupalikoita. Korkeahiilisestä teräksestä ja alumiinista valmistettu rakenne tarjoaa hyvän kantavuuden, tarkan liikkeen ja pitkän käyttöiän esimerkiksi CNC-jyrsimissä, työstökoneissa ja erilaisissa DIY-automaatioratkaisuissa.

Keskeiset ominaisuudet:

• 2 kpl SBR16 1000 mm lineaarikiskoja ja 4 kpl SBR16UU-liukupalikoita
• Korkeahiilinen teräsakseli ja alumiinirunko kestävään käyttöön
• Kuulalaakerirakenne sulavaan, nykimättömään liikkeeseen
• Tarkat rei’itykset ja akselin halkaisija helpottavat asennusta
• Sopii suurta kuormitusta vaativiin automaatiokohteisiin ja DIY-projekteihin

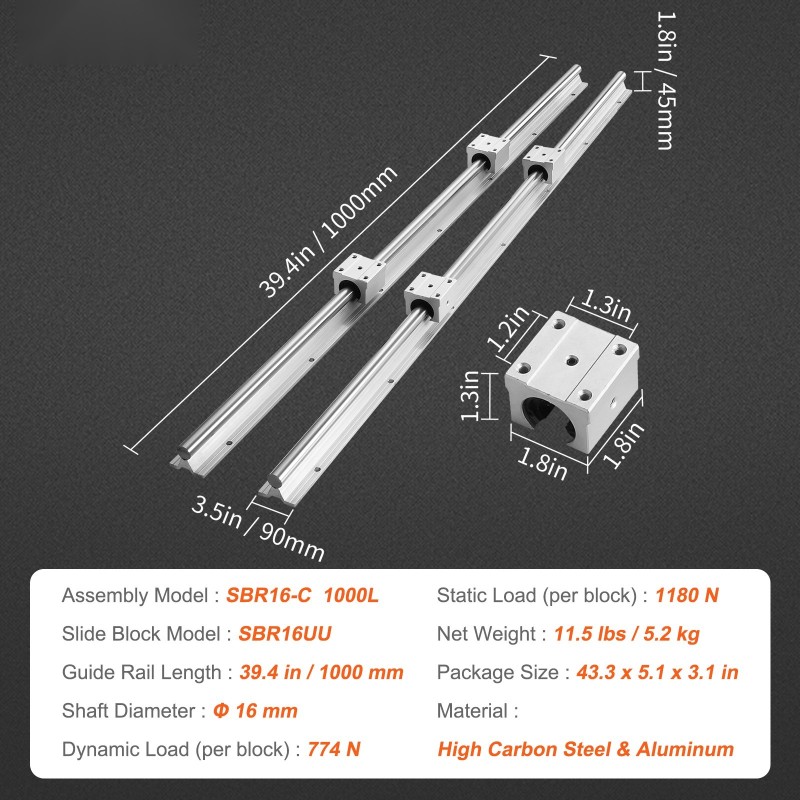

Tekniset tiedot:

• Akselin halkaisija: Φ16 mm
• Materiaali: korkeahiilinen teräs ja alumiini
• Mallinumero: SBR16-C 1000L
• Tuotteen mitat (P x L x K): 39.4 x 3.5 x 1.8 in / 1000 x 90 x 45 mm
• Pakkauksen koko (P x L x K): 43.3 x 5.1 x 3.1 in / 1100 x 130 x 80 mm
• Dynaaminen kuorma (per liukupalikka): 774 N
• Kiinnitysreikien väli B: 1.2 in / 30 mm
• Kiinnitysreikien väli A: 1.3 in / 32 mm
• Liukupalikan koko (P x L x K): 1.8 x 1.8 x 1.3 in / 45 x 45 x 33 mm
• Staattinen kuorma (per liukupalikka): 1180 N
• Liukupalikan malli: SBR16UU
• Nettopaino: 11.5 lbs / 5.2 kg
• Ohjainkiskon pituus: 39.4 in / 1000 mm

Kestävä SBR-lineaarikisko

Paketti sisältää 2 SBR16-ohjainkiskoa ja 4 SBR16UU-liukupalikkaa. Alumiininen kiskopohja on tarkasti koneistettu, ja rei’ityksen halkaisija sekä reikien väli on suunniteltu helpottamaan asennusta ja varmistamaan, että varsinainen lineaarinen akseli asettuu oikein.

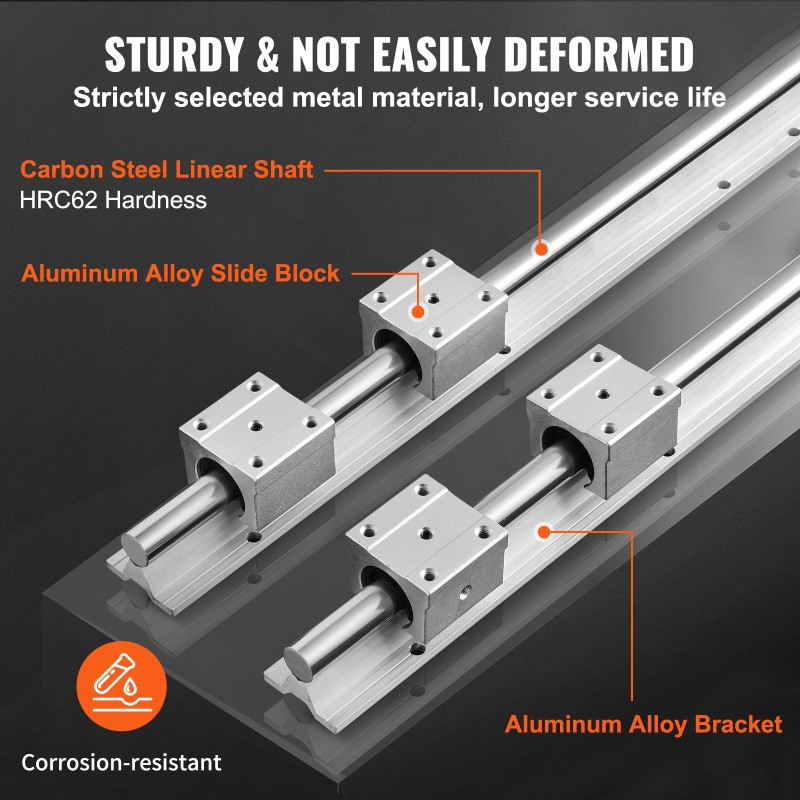

Vankka rakenne ja hyvä kantavuus

Lineaarilaakeri on kokonaan metallirakenteinen, ja liukupalikka on tiukasti lukittu lineaariseen akseliin. Tämä parantaa kuormankantokykyä ja tekee kiskosarjasta soveltuvan vaativiin, suurta kuormitusta sisältäviin käyttökohteisiin.

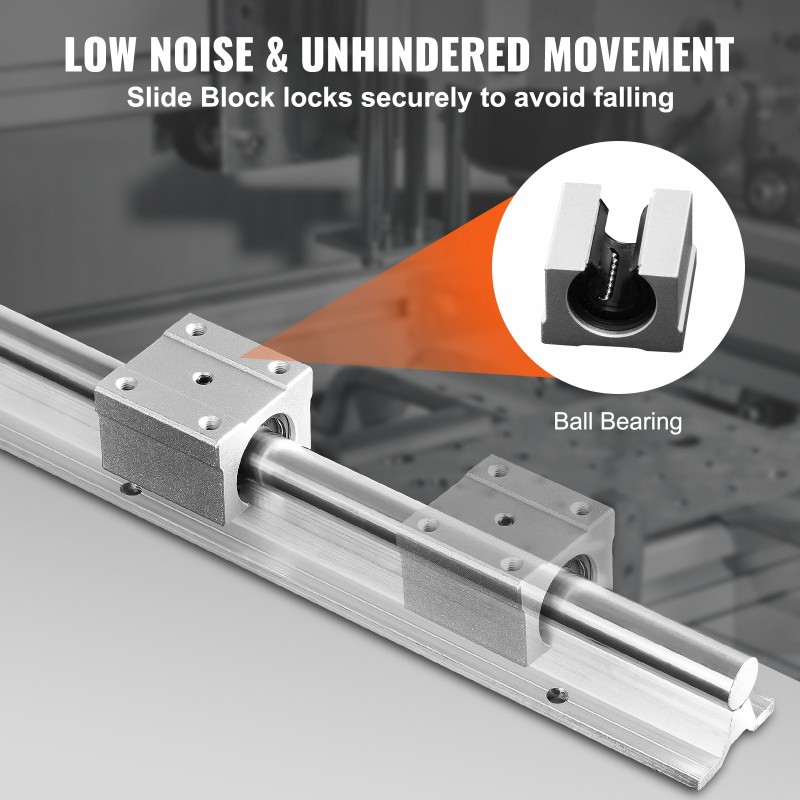

Sulava liike kuulalaakereilla

Alumiininen SBR-liukupalikka ja sisäänrakennetut kuulalaakerit varmistavat tasaisen ja kevyen liikkeen koko akselin pituudelta. Nykimätön liike auttaa parantamaan työstön tarkkuutta ja vähentää kulumista pitkäaikaisessa käytössä.

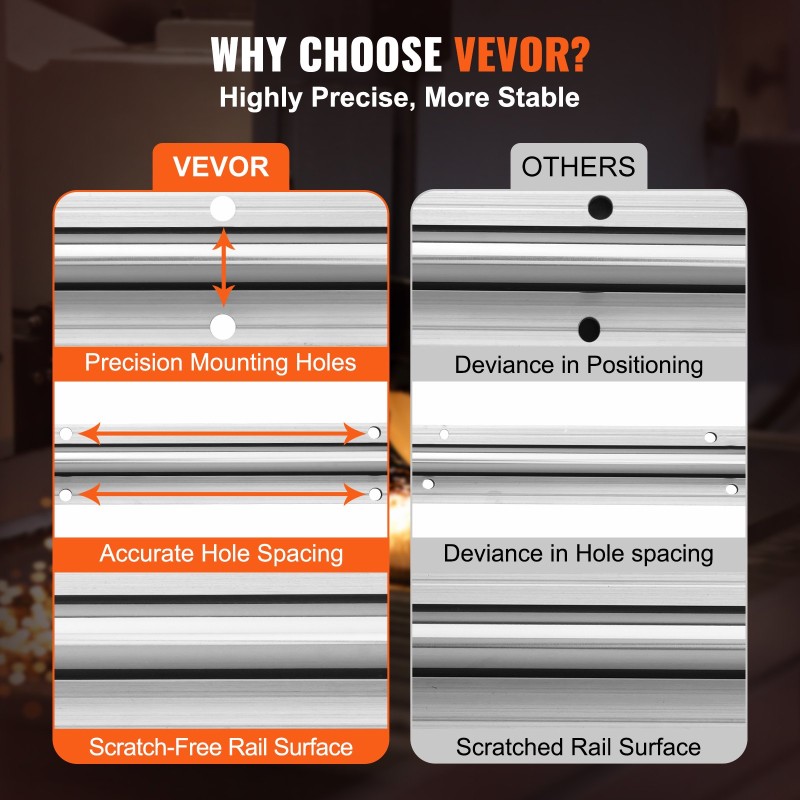

Tarkka rei’itys helpottaa asennusta

Lineaariohjaimet on valmistettu tarkoin mitoin: reiän etäisyydet, reiän halkaisija ja akselin standardihalkaisija tekevät laitteiden asentamisesta sujuvaa. Tämä auttaa sijoittamaan kiskot ja liukupalikat oikeaan kohtaan rungossa ja parantaa kokonaisuuden tarkkuutta.

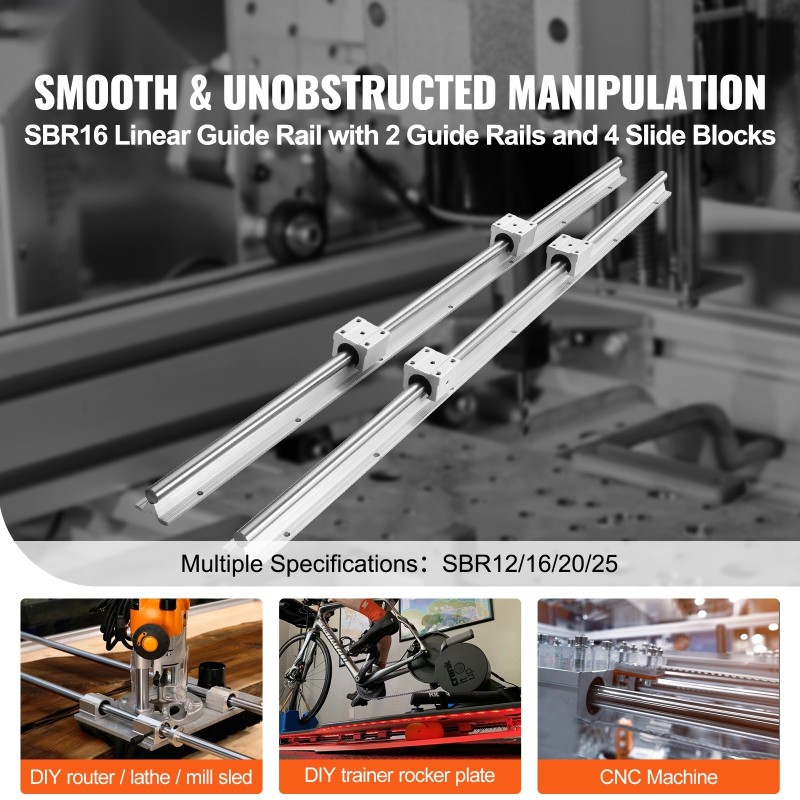

Sopii moneen käyttökohteeseen

Lineaarikiskosarja sopii hyvin suurta kuormitusta vaativiin automaatiolaitteisiin sekä erilaisten DIY-laitteiden rakentamiseen. Tyypillisiä käyttökohteita ovat esimerkiksi DIY CNC-jyrsinkoneet, sorvit ja muut tarkkaa lineaarista liikettä vaativat laitteet.

Pitkäaikaista, vakaata käyttöä

Kuulalaakeroitu liukupalikka liikkuu alumiinirungolla tasaisesti ja pienellä kitkalla, mikä vähentää kulumista ja tukee pitkäikäistä sekä vakaata käyttöä myös jatkuvassa ajossa.

Tarkka lineaarinen liike

Tarkan akselin halkaisijan ja huolellisesti tehdyn rei’ityksen ansiosta liike pysyy suorana ja toistettavana. Tämä on erityisen tärkeää esimerkiksi CNC-koneissa ja muissa sovelluksissa, joissa mittatarkkuus ja toistettavuus ovat keskeisiä.

Monipuolinen lineaarikiskopaketti

Kiskosarja tarjoaa valmiin ratkaisun lineaariseen ohjaukseen sekä automatisoiduissa koneissa että omissa rakennusprojekteissa. Yhdistämällä useampia kiskoja voidaan toteuttaa pidempiä liikematkoja ja monimutkaisempia liikeratoja.

Soveltuu erilaisiin työstö- ja automaatiosovelluksiin

Sarjaa voidaan hyödyntää esimerkiksi erilaisten työstöpäiden, työpöytien tai kiinnittimien lineaariseen ohjaukseen. Se soveltuu sekä harrastajakäyttöön että projekteihin, joissa vaaditaan tarkkaa, toistettavaa liikettä.

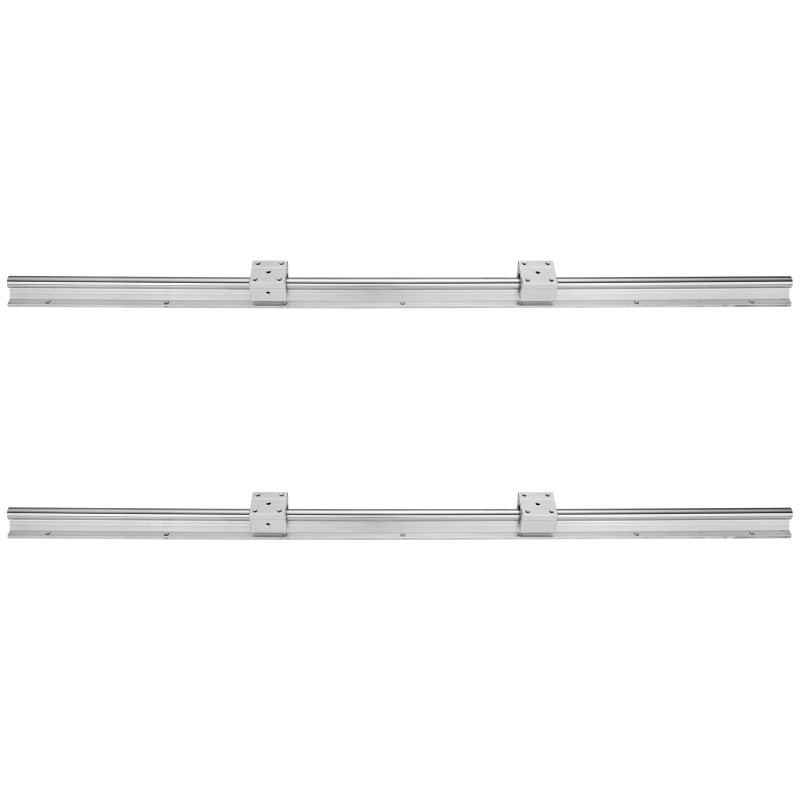

Pakkaussisältö havainnollisesti

Kuvat havainnollistavat kiskojen ja liukupalikoiden rakennetta, mitoitusta ja mahdollista asennustapaa erilaisiin koneisiin ja runkorakenteisiin.

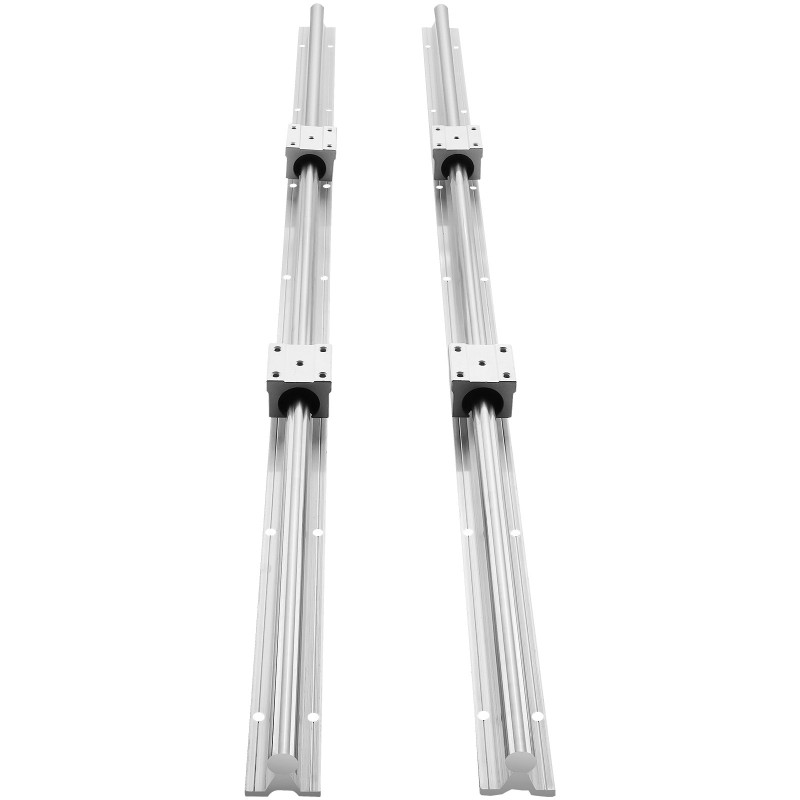

Lisäkuvia tuotteesta

Lisäkuvista näet tarkemmin kiskojen poikkileikkauksen, liukupalikan rakenteen sekä mahdollisia esimerkkisovelluksia.

Rakenne yksityiskohtaisesti

Viimeinen kuva tuo esiin yksityiskohtia, kuten kiinnitysreikien sijainnit ja liukupinnan muodon, mikä helpottaa oman rakenteen suunnittelua ja sopivuuden arviointia.
