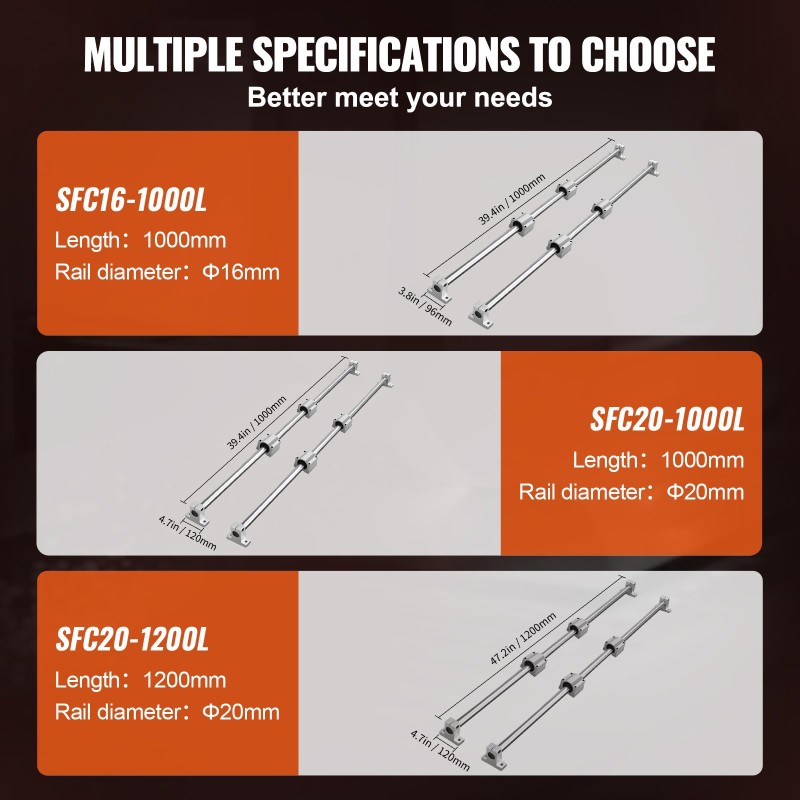

Lineaarikiskosarja SFC16 1000 mm metallirakenteinen 2 kpl kiskoja 4 SC16 liukupalikkaa

SFC-lineaarikiskosarja

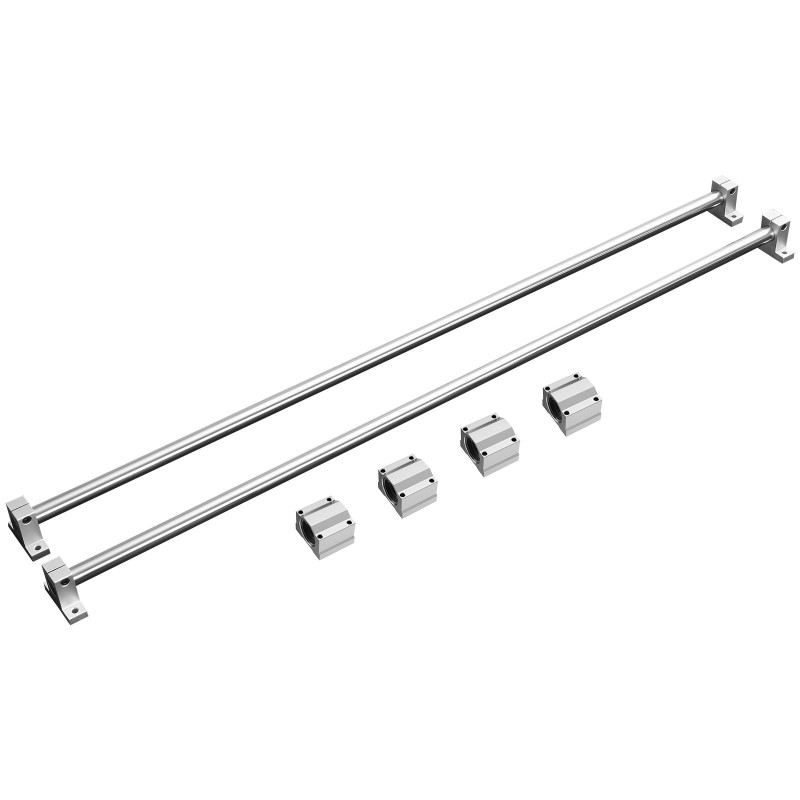

Tämä SFC16-lineaarikiskosarja sisältää 2 kiskoa, 4 SC16-liukupalikkaa ja 4 kiskotukea. Korkeahiiliteräksestä ja alumiinista valmistettu rakenne yhdistää hyvän kantavuuden, tarkan asennuksen ja sujuvan liikkeen, mikä sopii hyvin automatisoituihin koneisiin, CNC- ja muihin tee se itse -projekteihin.

Tärkeimmät ominaisuudet

• 2 kpl SFC16-ohjauskiskoja, pituus 1000 mm
• 4 kpl SC16-liukupalikoita kuulalaakereilla sujuvaan liikkeeseen
• Korkea kantavuus: dynaaminen kuorma 774 N per palikka, staattinen kuorma 1180 N per palikka
• Tarkat reiät ja vakiomitta Φ16 mm akselille helpottavat asennusta
• Sopii raskaille automaatiolaitteille ja CNC-tee se itse -ratkaisuille

Rakenne ja kantavuus

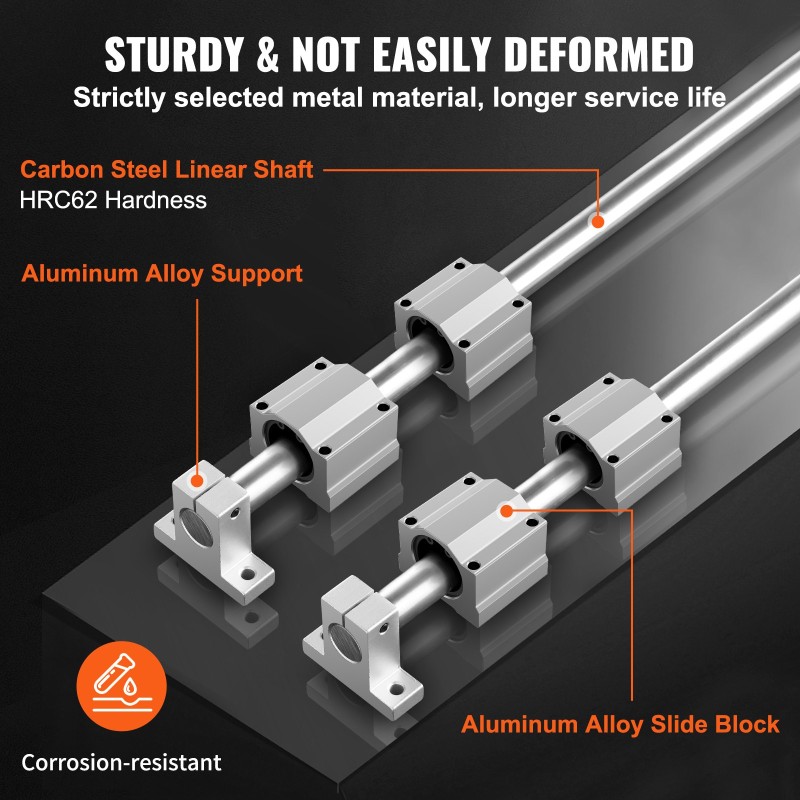

Lineaarilaakeri käyttää kokonaan metallista rakennetta, ja liukupalikka on lukittu tukevasti lineaariseen akseliin. Tämä varmistaa korkean kantavuuden ja luotettavan toiminnan myös raskaammissa sovelluksissa.

Sileä liike ja pitkä käyttöikä

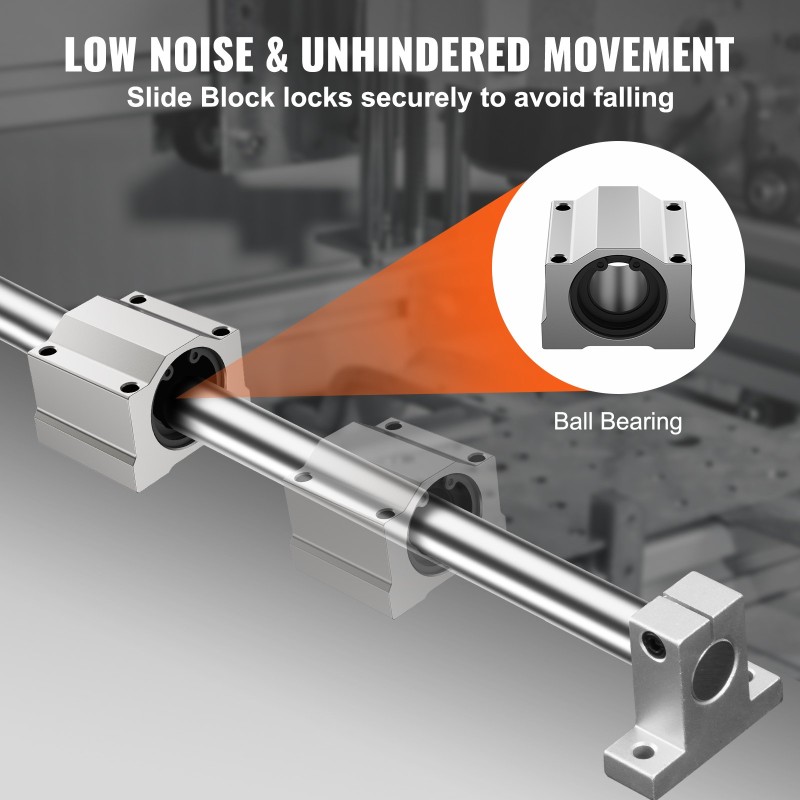

Alumiininen, täysin suljettu SC-liukupalikka ja sisäänrakennetut kuulalaakerit liukuvat kiskoa pitkin tasaisesti ilman nykimistä. Tämä vähentää kitkaa ja kulumista ja tukee pitkäaikaista, vakaata käyttöä.

Tarkka ja helppo asennus

Lineaariohjaimet on varustettu tarkalla reikävälillä, reiän halkaisijalla ja vakiomittaisella akselin halkaisijalla Φ16 mm. Näiden ansiosta laitteiden kiinnitys ja kohdistus on helppoa ja lopputulos mittatarkka.

Laaja käyttökohde

Lineaarikiskosarja soveltuu monenlaisiin suurta kuormitusta vaativiin automaatiolaitteisiin ja tee se itse -kokoonpanoihin, kuten CNC-kaiverruskoneisiin, sorveihin ja muihin liikeohjausta vaativiin rakenteisiin.

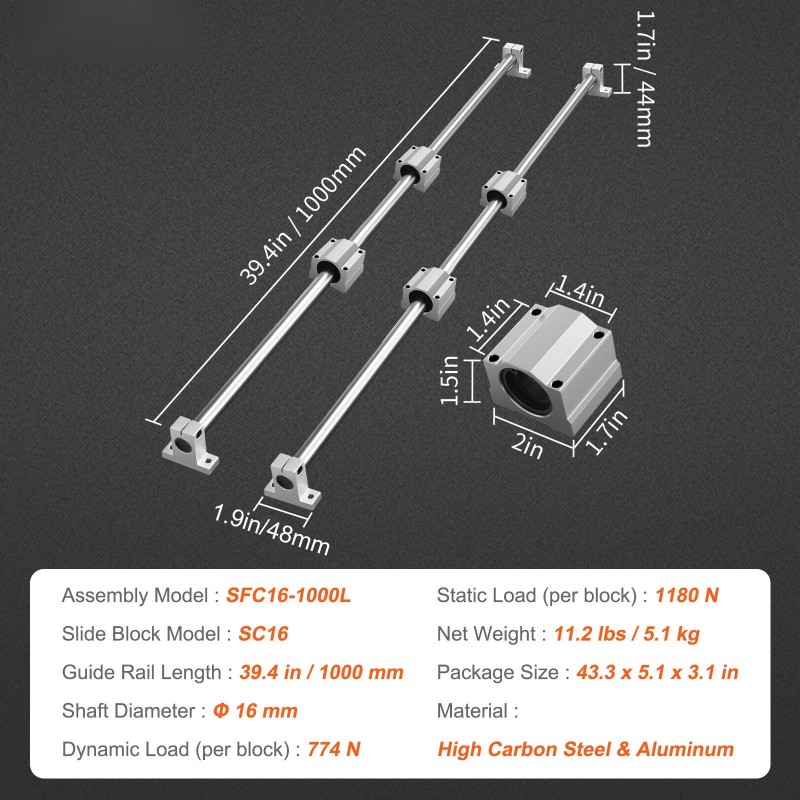

Tekniset tiedot

• Akselinhalkasija: Φ16 mm
• Malli: SFC16-1000L
• Ohjauskiskon pituus: 39.4 in / 1000 mm
• Materiaali: korkeahiiliteräs ja alumiini
• Liukupalikan malli: SC16
• Liukupalikan koko (P x L x K): 1.7 x 2 x 1.5 in / 44 x 50 x 38.5 mm
• Dynaaminen kuorma (per palikka): 774 N
• Staattinen kuorma (per palikka): 1180 N
• Tuotteen mitat (P x L x K): 39.4 x 3.8 x 1.7 in / 1000 x 96 x 44 mm
• Pakkauksen mitat (P x L x K): 43.3 x 5.1 x 3.1 in / 1100 x 130 x 80 mm
• Nettopaino: 11.2 lbs / 5.1 kg
• Kiinnitysreiän etäisyys A: 1.4 in / 36 mm
• Kiinnitysreiän etäisyys B: 1.4 in / 36 mm
