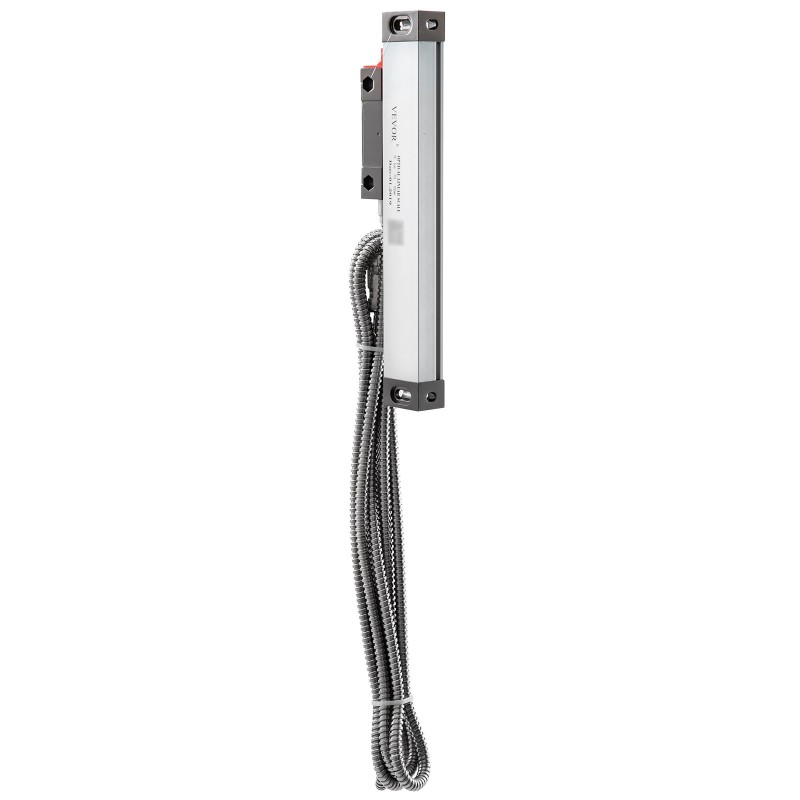

Lineaariviivain 150 mm alumiinirunko 5 µm resoluutio 3 m kaapeli

Kuvaus:

150mm lineaarinen lasiviivain tarkkaan etäisyysmittaukseen sorveissa, jyrsimissä, porakoneissa ja hiomakoneissa. Alumiinirunko, lasiviivain ja tarkka lukupää tarjoavat resoluution 5μm ja toistettavan mittauksen esimerkiksi metallintyöstökoneisiin ja mittauslaitteisiin.

Tärkeimmät ominaisuudet:

• Kuljetuspituus 0–150mm, resoluutio 5μm ja tarkkuus 0.0002"
• Kestävä alumiiniprofiilista tehty runko ja sinkkiseoksesta valettu pää
• Kaksinkertainen tiiviste ja monikerroksisesti suojattu signaalikaapeli
• Vakaa 5-laakerinen kelkkarakenne toistomittauksiin
• Useita kiinnityspisteitä helppoon asennukseen eri koneisiin

Lineaarinen viivain 150mm, 3m kaapelilla

150mm lineaariviivain, jonka tarkkuus on 0.0002" ja resoluutio 5μm. Soveltuu metallintyöstöön, kuten sorveille, sylinterihiomille, jyrsinkoneille, tasohiomille, koordinaattimittauksiin ja muihin koneisiin, joissa tarvitaan tarkkaa asemointia.

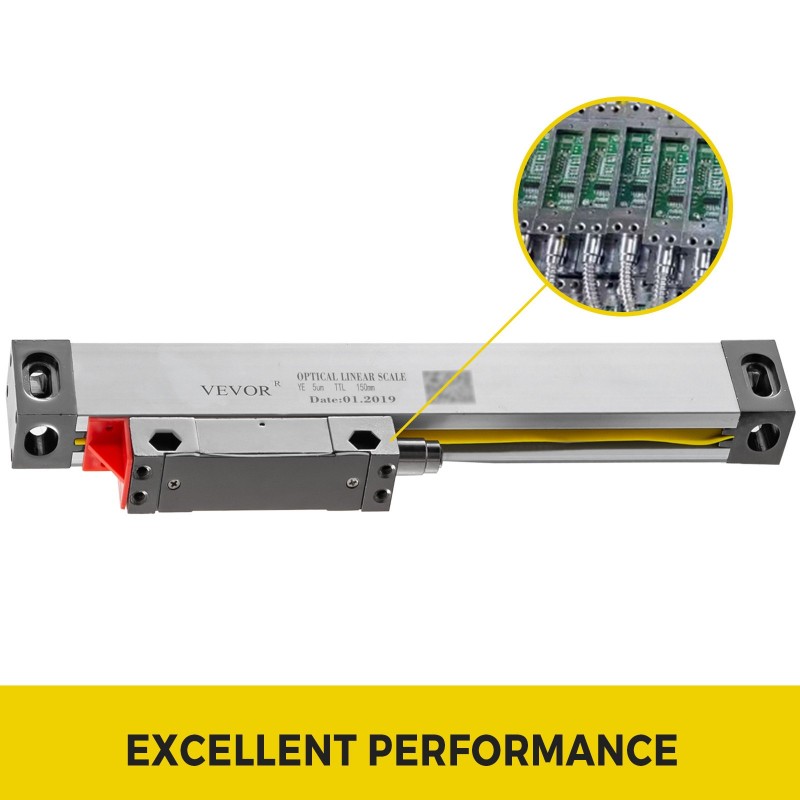

Erittäin hyvä suorituskyky

Viivain käyttää älykästä sirua, kuljetuspituus 0–150mm, resoluutio 5μm, hilan jako 0.02mm ja vasteen nopeus 60m/min. Liitin: 9-napainen liitin (Pin-26789): 2 – 0V, 6 – A, 7 – 5V, 8 – B, 9 – R1.

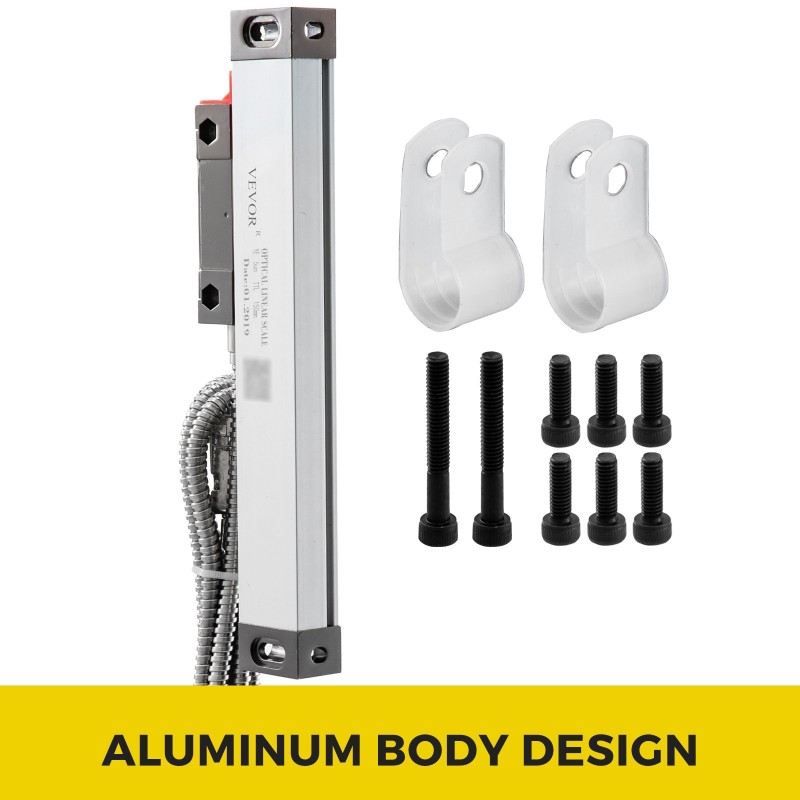

Alumiinirunkoinen rakenne

Viivaimen runko on alumiiniprofiilia, ja lukupää on sinkkiseoksesta painevalettu kromipinnoitteella korroosionkestävyyden parantamiseksi. Rakenne on jäykkä ja ulkonäkö siisti ja asennukseen sopiva.

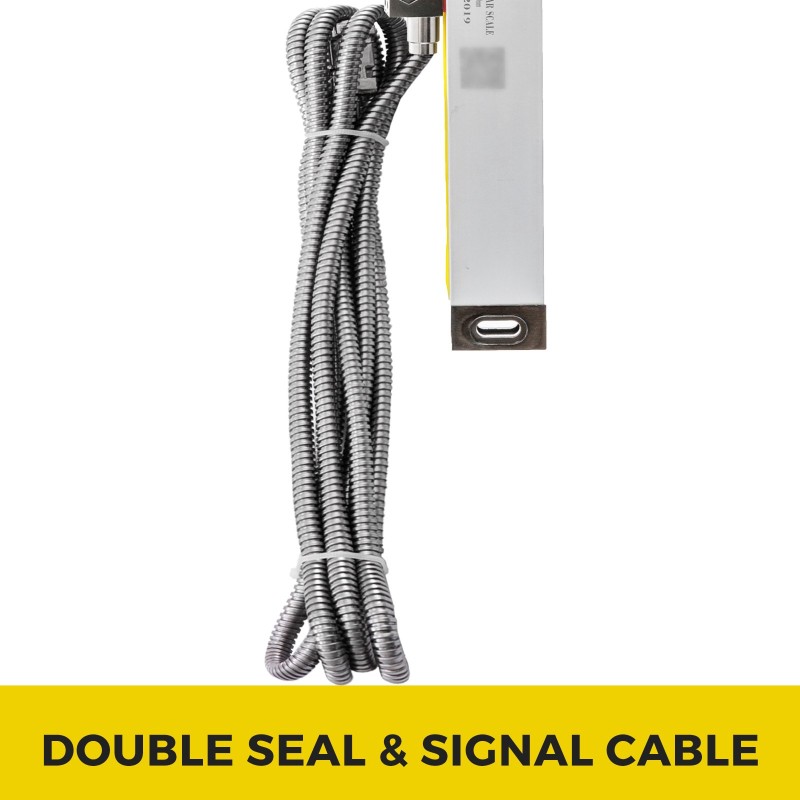

Kaksinkertainen tiiviste ja signaalikaapeli

Koodauspalkissa on kaksikerroksinen huulitiiviste, joka suojaa paremmin pölyltä ja epäpuhtauksilta. Signaalikaapeli on monikerroksisesti suojattu teräslangalla ja metallisella kuorella häiriöiden vähentämiseksi.

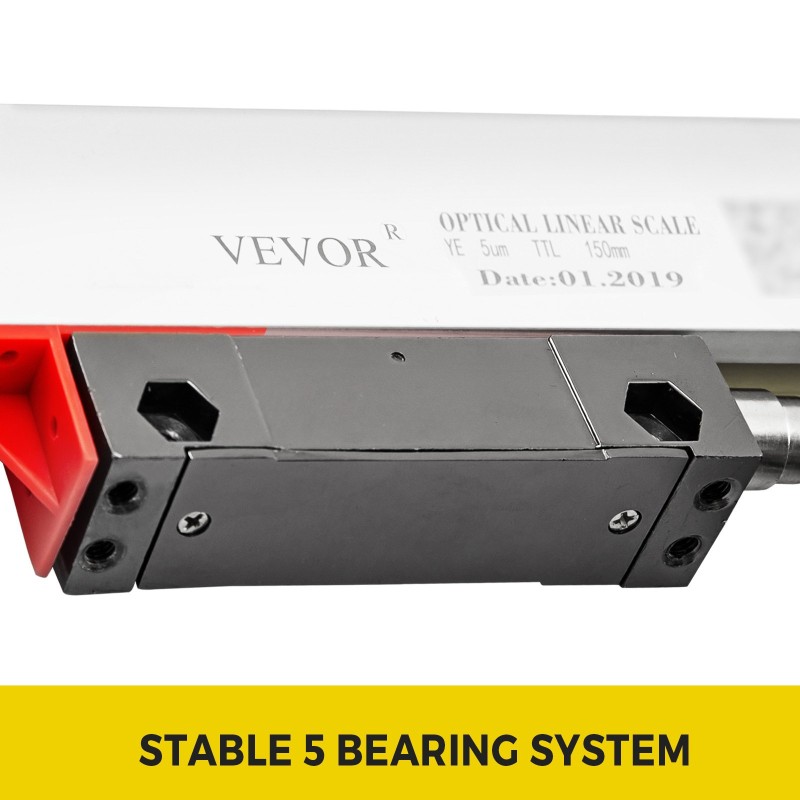

Vakaa 5-laakerinen järjestelmä

Kelkkassa käytetään luotettavaa ja kestävää 5-laakerista rakennetta, joka parantaa toistuvan asemoinnin vakautta. Pakkaukseen sisältyy myös L-muotoinen kiinnityslevy ja ruuvisarja.

Helppo asentaa

Lukupäässä on useita kiinnityspisteitä läpivientikiinnitystä tai erillisiä kiinnikkeitä varten. Jäykkä metalliprofiili ja säädettävät päätypalat helpottavat viivaimen kohdistusta ja kiinnitystä eri koneisiin.

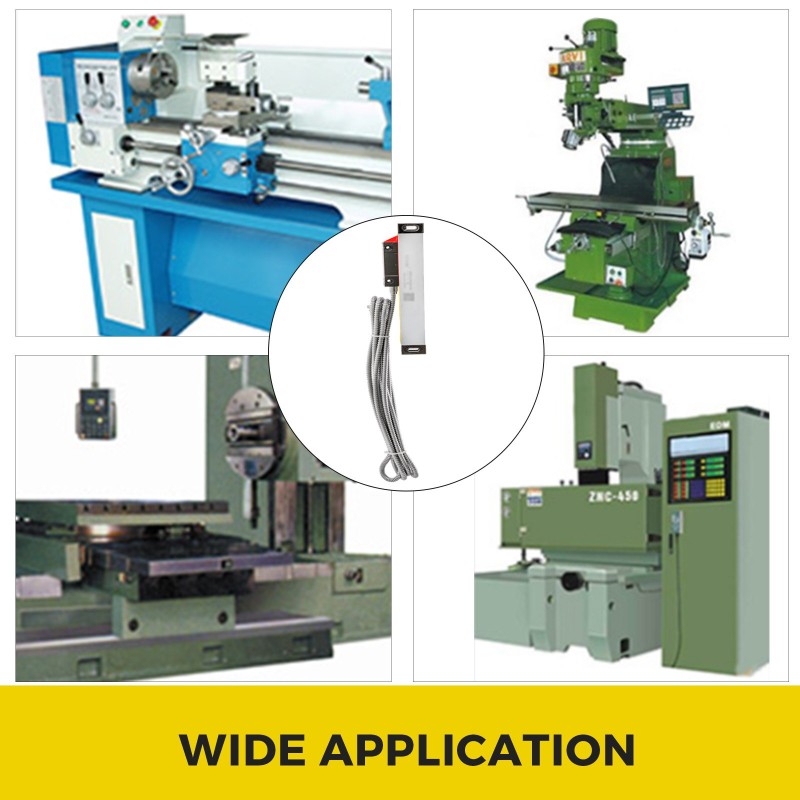

Laaja käyttökohde

Sopii esimerkiksi jyrsinkoneisiin, porakoneisiin, hiomakoneisiin, sorveihin, profiiliprojektoreihin, mikroskooppeihin, videomittauskoneisiin, liikkeen ohjaukseen, asennon seurantaan ja koordinaattimittauksiin.

Tekniset tiedot:

• Jännite: 5V DC
• Virta: 50mA
• Kuljetuspituus: 150mm
• Hilan jako: 0.02mm (50LP/min)
• Resoluutio: 5μm (0.005mm) 0.0002"
• Tarkkuus: ±0.005mm tai 0.0002" (lämpötilassa 20 °C)
• Vasteen nopeus: 60m/min tai 40 tuumaa/sek
• Kaapelin pituus: 3m
• Tiivistys: kaksinkertainen tiiviste
• IP-luokka: 53

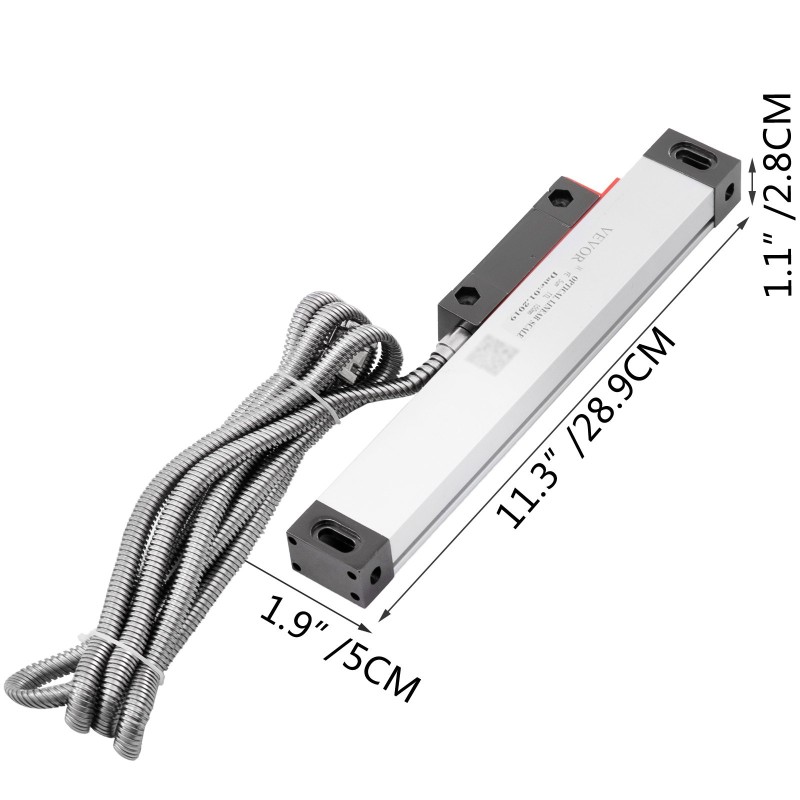

• Tuotteen mitat (P x L x K): 29 x 2 x 5cm (11.42" x 0.79" x 1.97")

Pakkauksen sisältö:

• 1 x lineaariviivain, lukupäällä (Linear Scale Encoder)
• 1 x tarvikepakkaus
