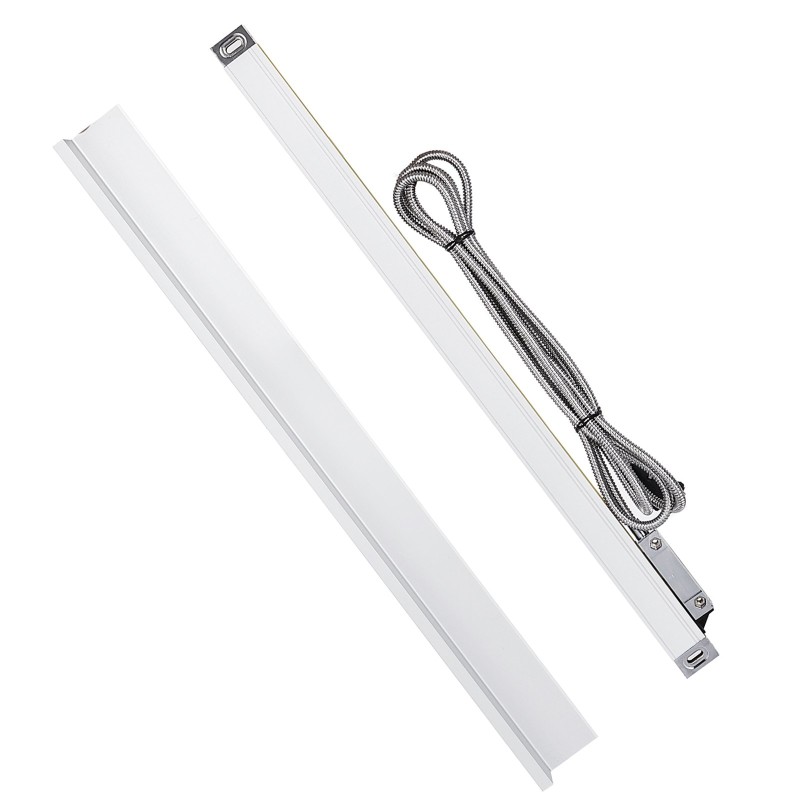

Lineaariviivainpari alumiinirunkoinen 250 ja 1000 millimetriä resoluutio 5 mikrometriä

Kuvaus:

Tarkkuuslineaariviivainpari, jossa liikepituudet 250 mm ja 1000 mm (10’’ ja 40’’). Kompaktit ja jäykät rungot sopivat vaativaan konepajakäyttöön, kuten sorveihin, pyöröhiontakoneisiin, jyrsinkoneisiin ja tasohiomakoneisiin. Soveltuu liikkeen ohjaukseen, paikan seurantaan ja koordinaattien mittaukseen erilaisissa mittaus- ja työstökoneissa.

Keskeiset ominaisuudet:

• Tarkka mittaus: resoluutio 5μm, tarkkuus ±0.005 mm / 0.0002" (20 °C)
• Kaksi pituutta samassa paketissa: 250 mm ja 1000 mm liikepituus
• Vankka alumiinirunko, tärinää kestävä ja muotonsa hyvin säilyttävä
• 5-laakerijärjestelmä tasaiselle liu’ulle ja toistettavalle paikoitukselle
• 3 m suojattu signaalikaapeli helpottaa asennusta koneeseen

Tehokas ja tarkka toiminta

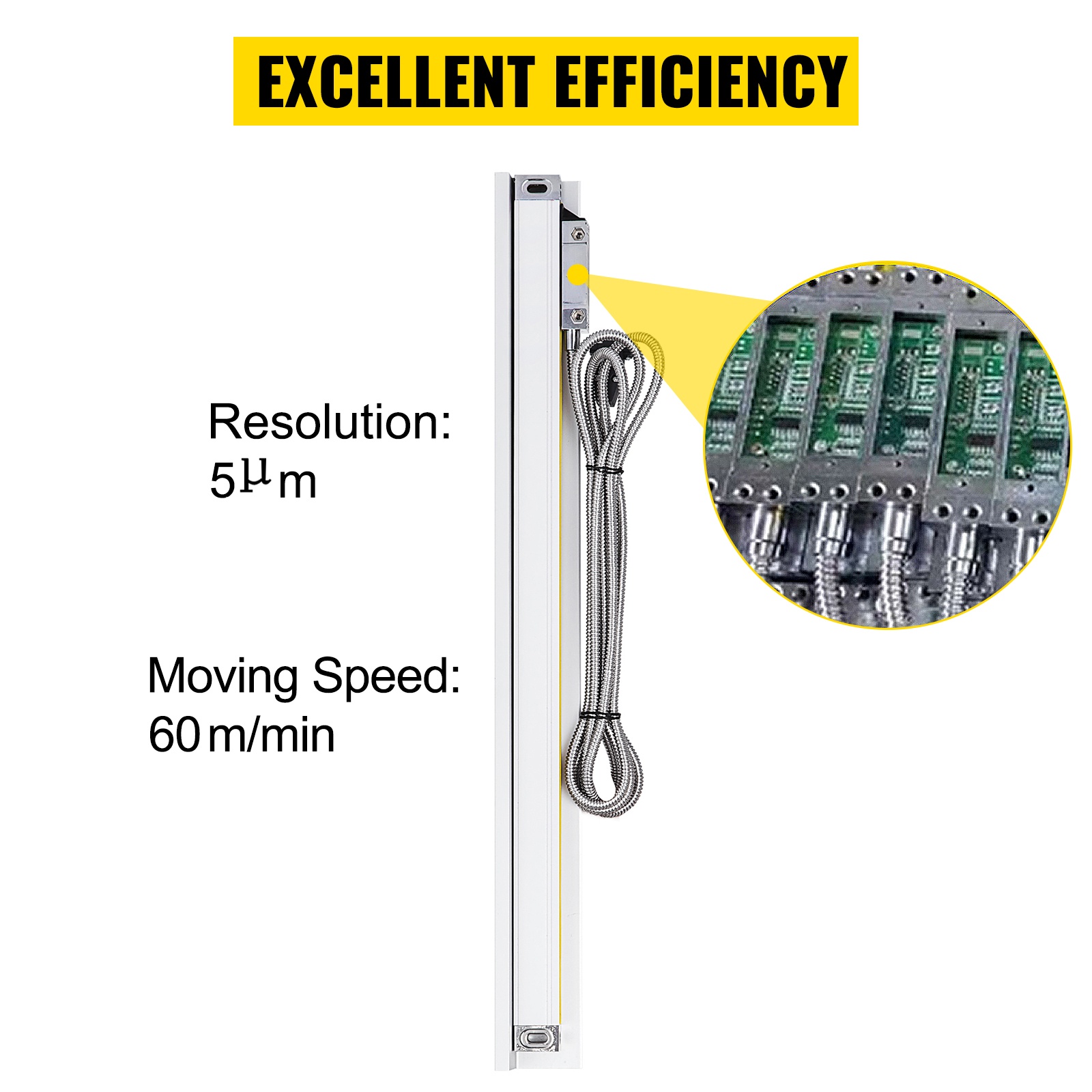

Lineaariviivain käyttää älykästä ohjainsirua, jonka suurin liikkumisnopeus on 60 m/min ja resoluutio 5μm. Tämä mahdollistaa tarkan paikanmittauksen myös nopeissa liikkeissä. Liitin: 9-napainen liitin (Pin-26789), 2 → 0V, 6 → A, 7 → 5V, 8 → B, 9 → R1.

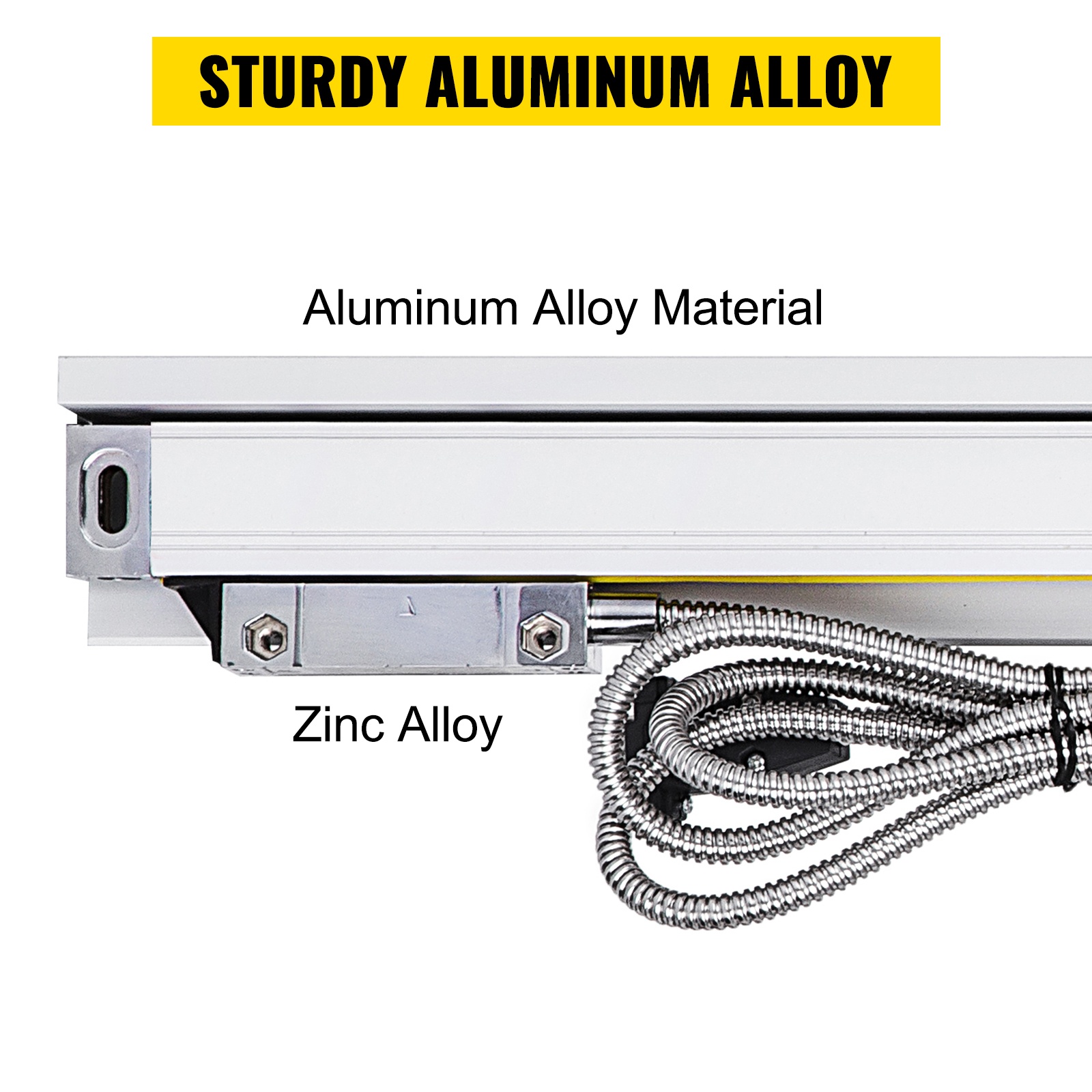

Vahva alumiinirunko

Viivaimen runko on valmistettu alumiiniprofiilista, joka kestää tärinää eikä väänny helposti. Anturin lukuosa on kromatusta sinkkiseoksesta, mikä parantaa kulutuskestävyyttä ja korroosiosuojaa.

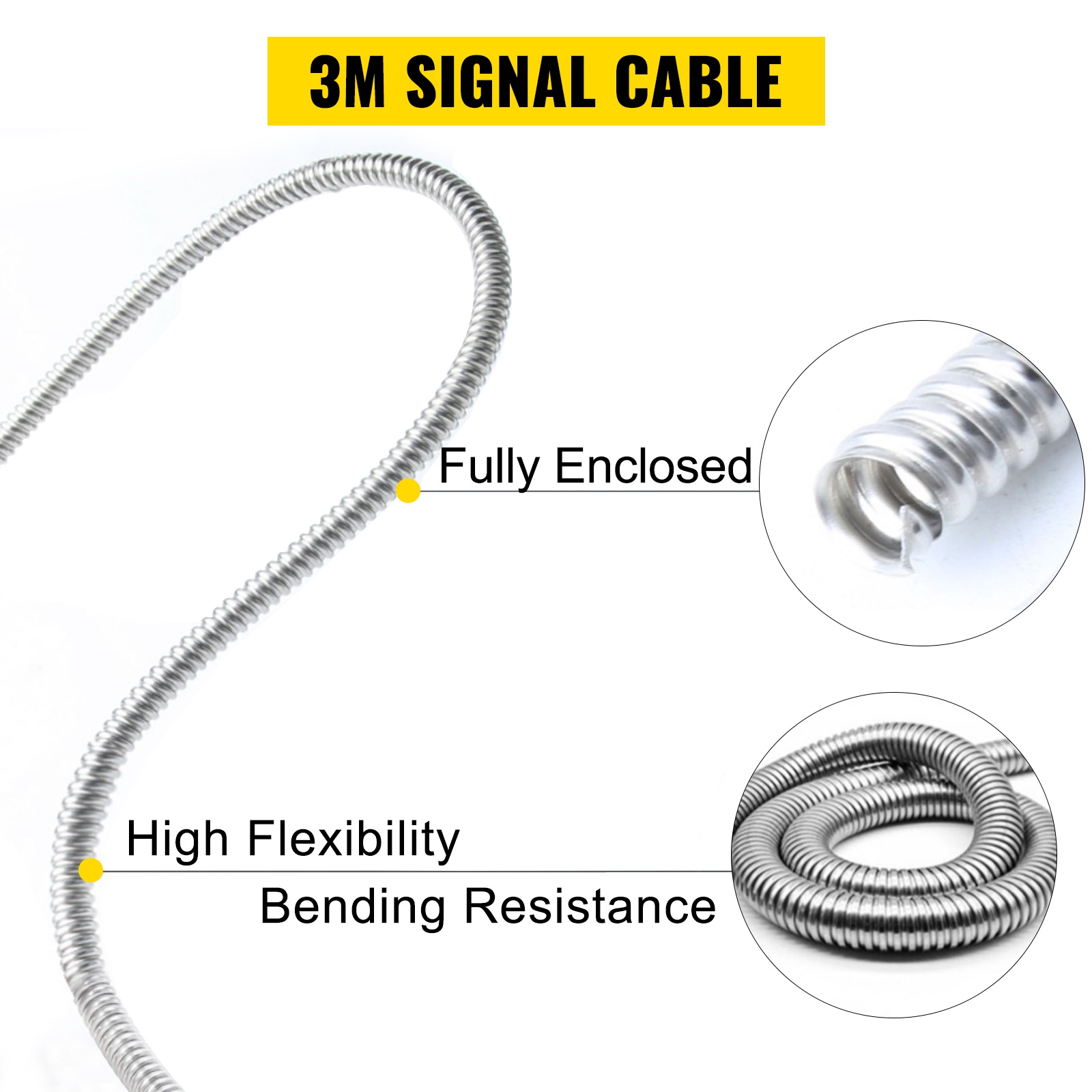

3 m signaalikaapeli ja kaksoistiiviste

Vakiona on 3 m signaalikaapeli, jossa on täysin suljettu aaltoputki hyvän taivutuskestävyyden ja joustavuuden varmistamiseksi. Kooderin palkissa on kaksikerroksinen huulitiiviste, joka suojaa pölyltä ja epäpuhtauksilta.

5-laakerijärjestelmä

Liukuosa on varustettu luotettavalla 5-laakerijärjestelmällä, joka takaa tasaisen liikkeen. Tämän ansiosta toistuva paikoitusmittaus on vakaampaa. Mukana toimitetaan L-muotoinen kiinnityslevy ja ruuvisarja asennusta varten.

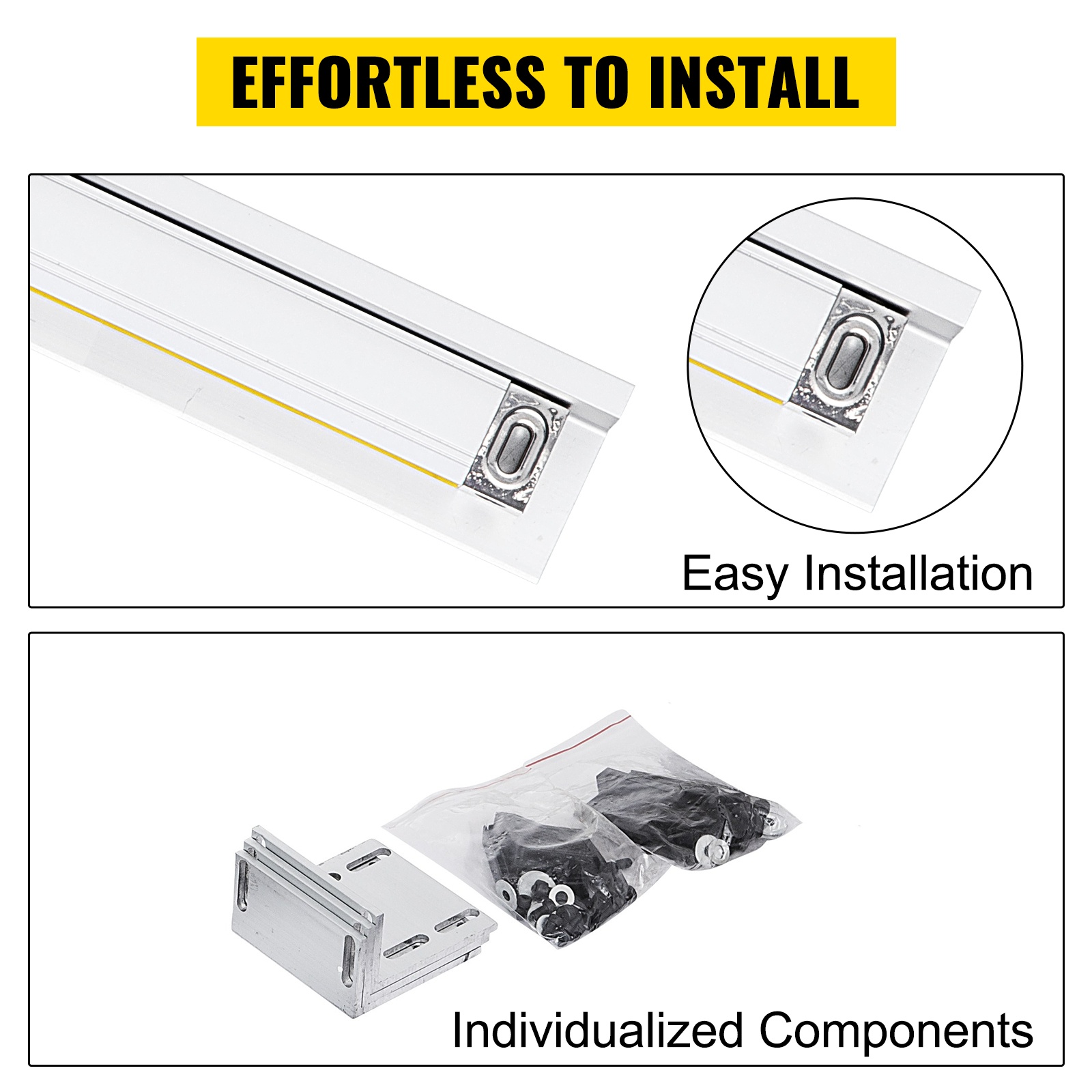

Helppo asennus

Tarkkuuslineaariviivaimessa on useita asennusreikiä, jotka helpottavat sovittamista eri koneisiin. Yksilöidyt komponentit tekevät kiinnityksestä ja huollosta suoraviivaista. Rakenne muodostuu jäykästä metalliprofiilista, jossa on uralliset päätypalat säätövaraa varten.

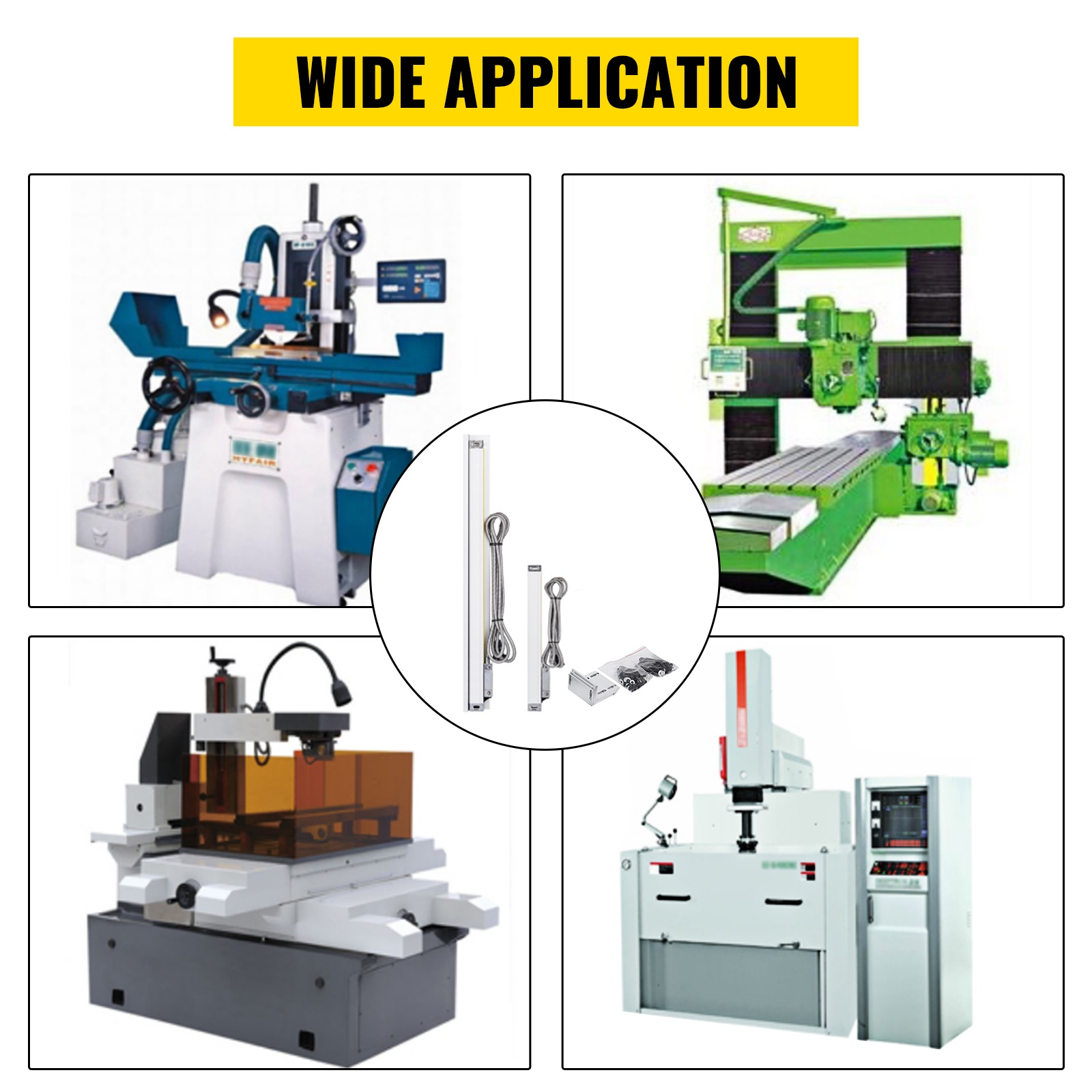

Laaja käyttökohde

Lineaariviivain sopii muun muassa jyrsinkoneisiin, porakoneisiin, hiontakoneisiin, sorveihin, profiiliprojektoreihin, mikroskooppeihin ja videomittauskoneisiin. Sitä voidaan käyttää liikkeen ohjaukseen, paikan seurantaan ja koordinaattien mittaukseen erilaisissa tuotanto- ja mittausympäristöissä.

Tekniset tiedot:

• Jännite: 5V DC
• Virta: 50mA
• Liikepituus: 250 mm & 1000 mm / 10’’ & 40’’
• Hila-askel: 0.02 mm / 50 LP/min
• Resoluutio: 5μm
• Tarkkuus: ±0.005 mm / 0.0002" (20 °C:ssa)
• Vaste-nopeus: 60 m/min tai 40 tuumaa/s
• Kaapelin pituus: 3 m / 118.11"

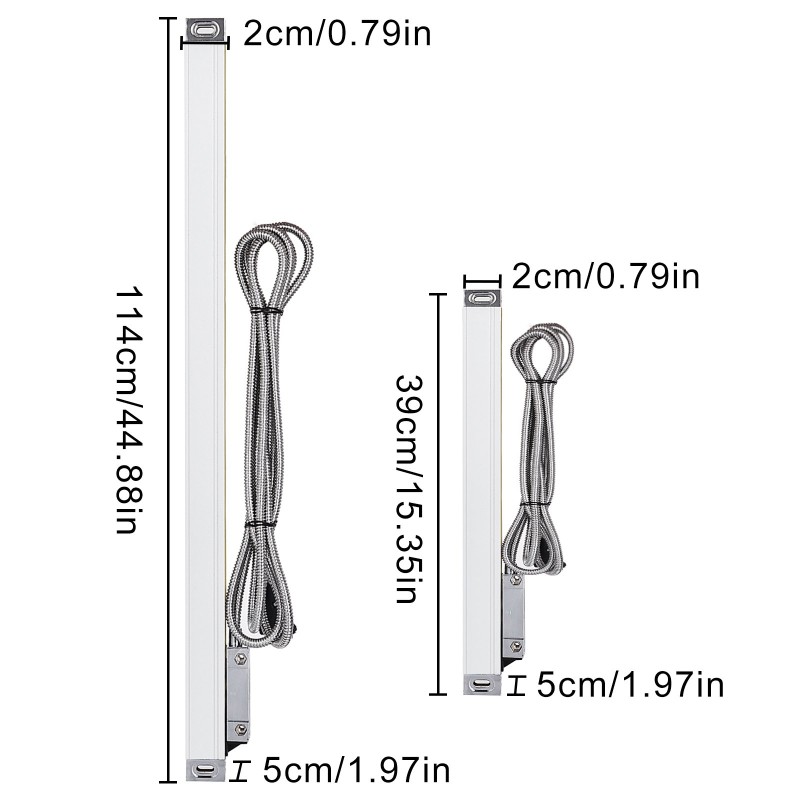

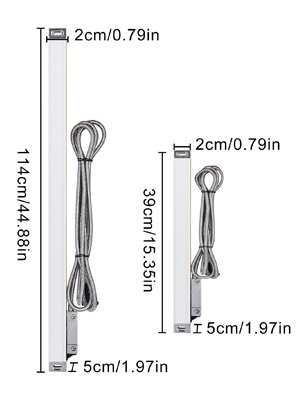

• 250 mm lineaariviivaimen mitat (P x L x K): 39 x 2 x 5 cm / 15.35 x 0.79 x 1.97"
• 1000 mm lineaariviivaimen mitat (P x L x K): 114 x 2 x 5 cm / 44.88 x 0.79 x 1.97"

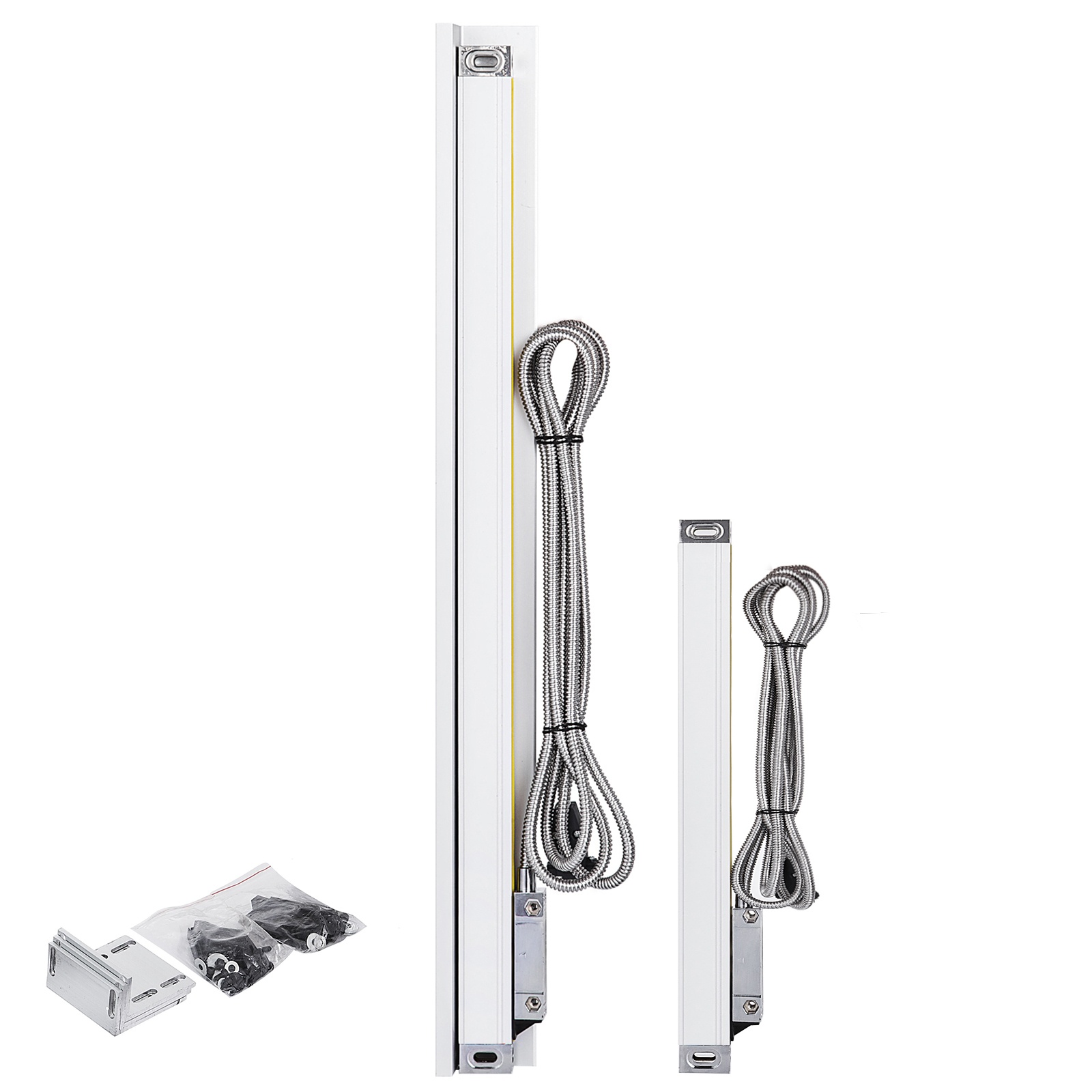

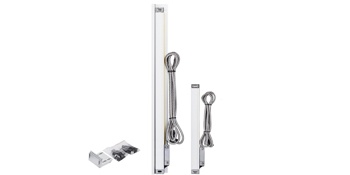

Pakkauksen sisältö:

• 1 x 250 mm / 10’’ lineaariviivain
• 1 x 1000 mm / 40’’ lineaariviivain
• 1 x tarvikesarja (kiinnitysosat)
