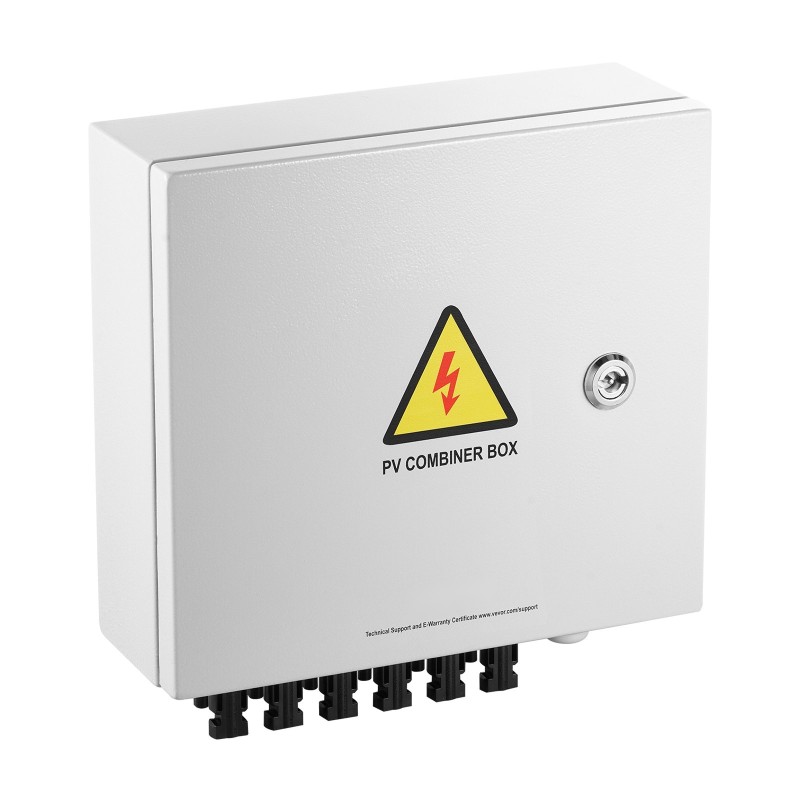

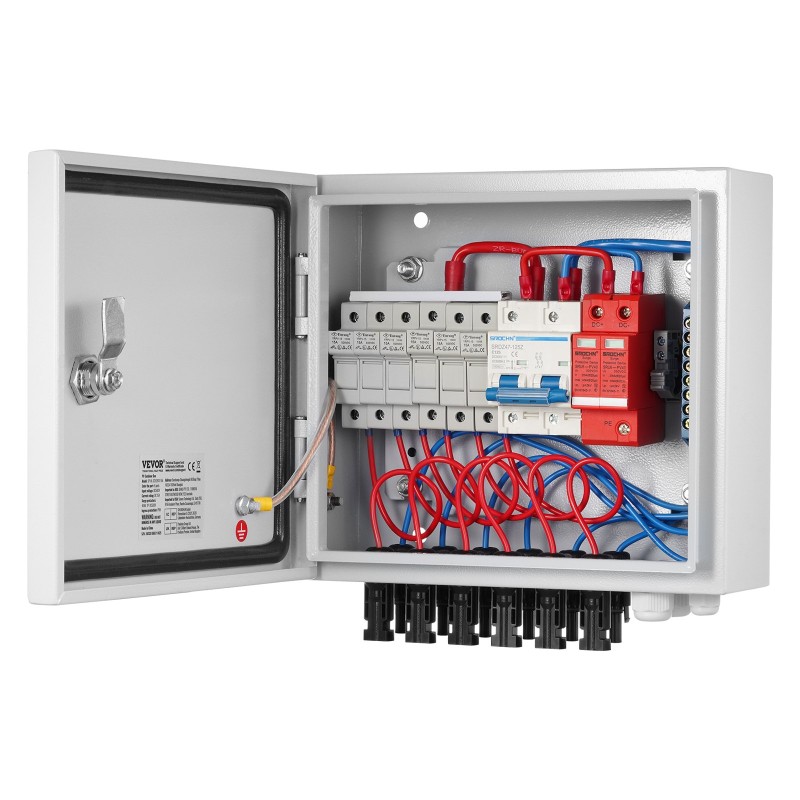

PV-yhdistinkotelo teräskuori 6 tuloa 1 lähtö 15A sulakkeet 125A pääkatkaisija IP65

PV-yhdistinkotelo aurinkopaneelijärjestelmään

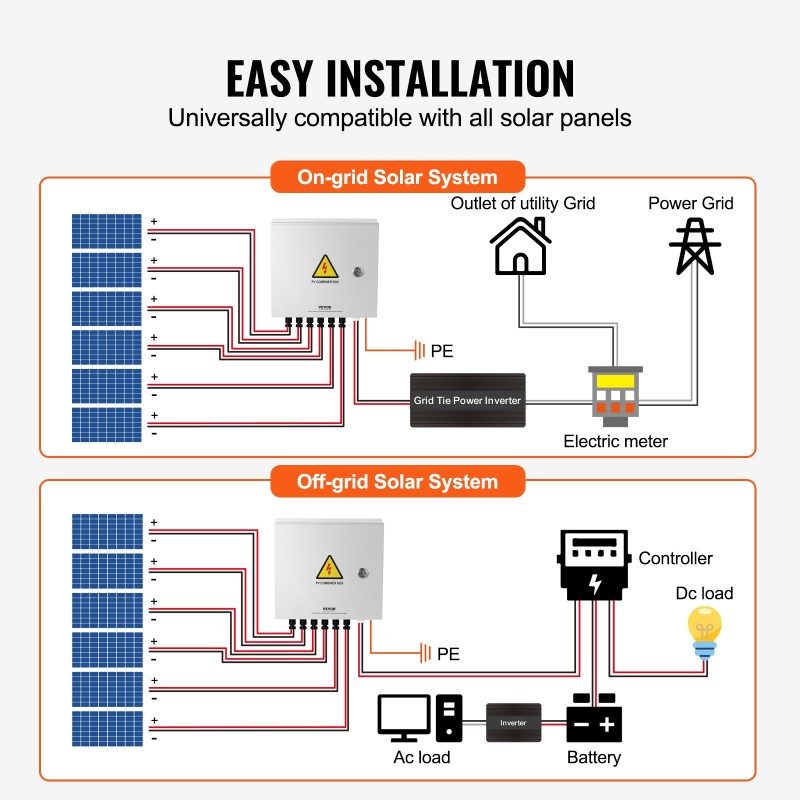

Tämä 6-tuloinen PV-yhdistinkotelo helpottaa aurinkopaneelien ja invertterin välisten kytkentöjen hallintaa sekä tekee huollosta selkeämpää. Kotelo sopii sekä verkkoon liitettäviin että verkosta riippumattomiin aurinkosähköjärjestelmiin ja tarjoaa useita suojaustoimintoja ulko- ja sisäasennuksiin.

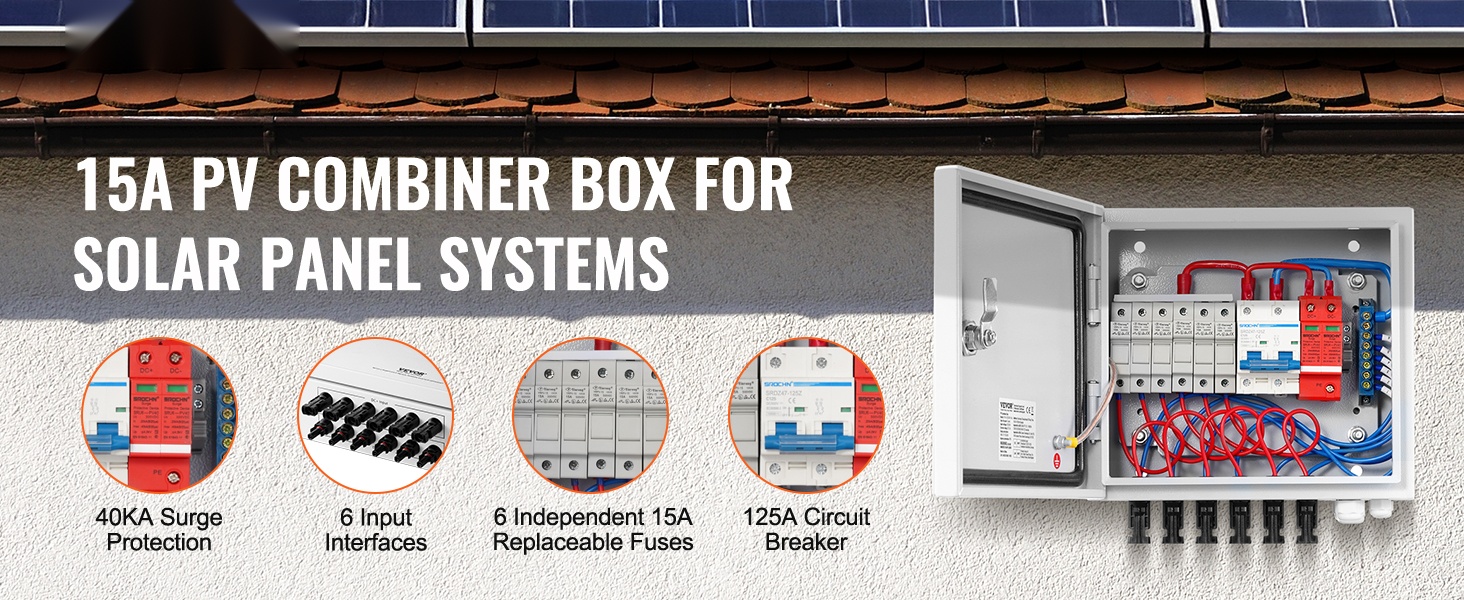

Tärkeimmät ominaisuudet

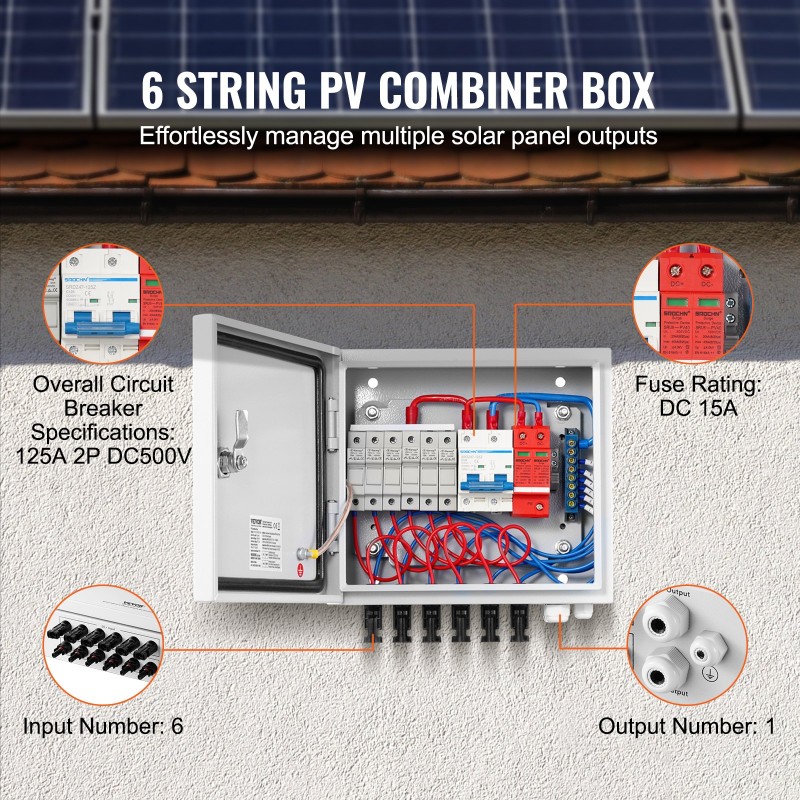

• 6 erillistä tuloa ja 1 lähtö aurinkopaneelijärjestelmälle
• 15A DC-sulakkeet ja 125A 2P DC500V pääkatkaisija
• Ylijännite-, oikosulku-, ylivirta-, ukkos- ja maasuojaus
• IP65-suojausluokitus ulkokäyttöön

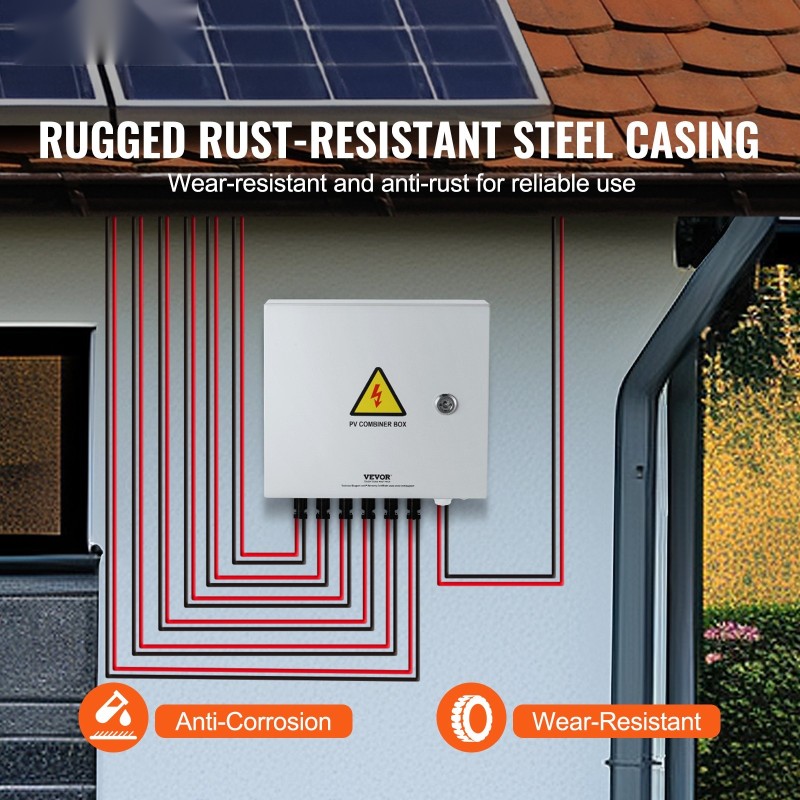

• Tukevat teräskuoret RAL7035 harmaanvalkoisella pinnoitteella
• Helppo avata ja sulkea avaimella toimivan kiertolukon ansiosta

Helppo ja selkeä käyttö

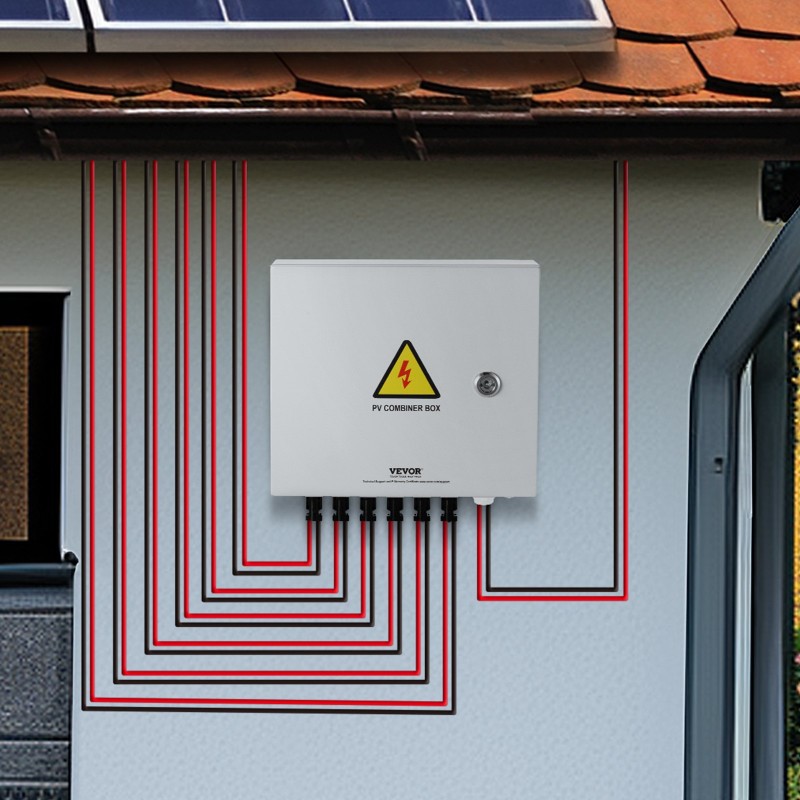

Yhdistinkotelo kokoaa useiden aurinkopaneelisarjojen johdot yhteen pisteeseen ja välittää virran turvallisesti invertterille. Rakenne helpottaa kaapelointia, suojausten tarkastamista ja mahdollisia huoltotöitä.

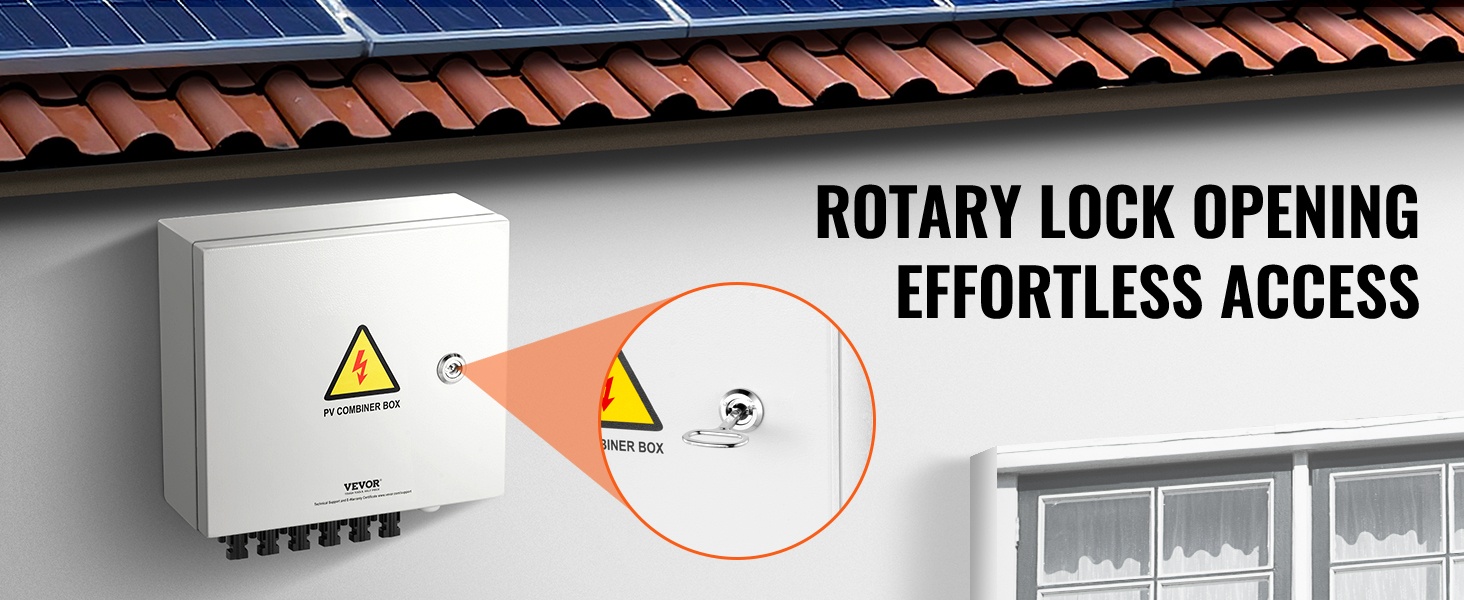

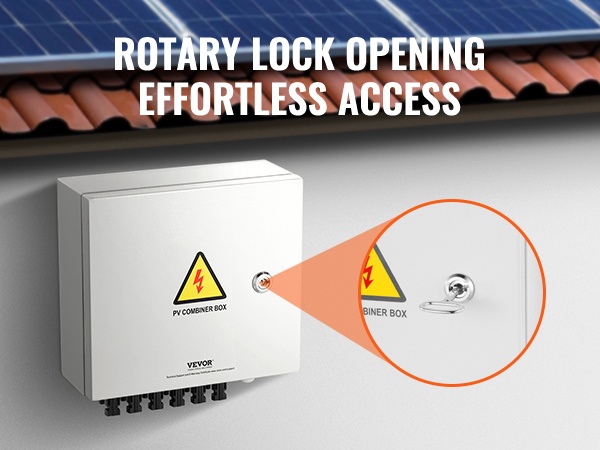

Käytännöllinen kiertolukko

Ovi avataan ja suljetaan avaimella toimivalla kiertolukolla. Lukitus suojaa laitteistoa, mutta tarjoaa silti nopean ja hallitun pääsyn kytkentöihin.

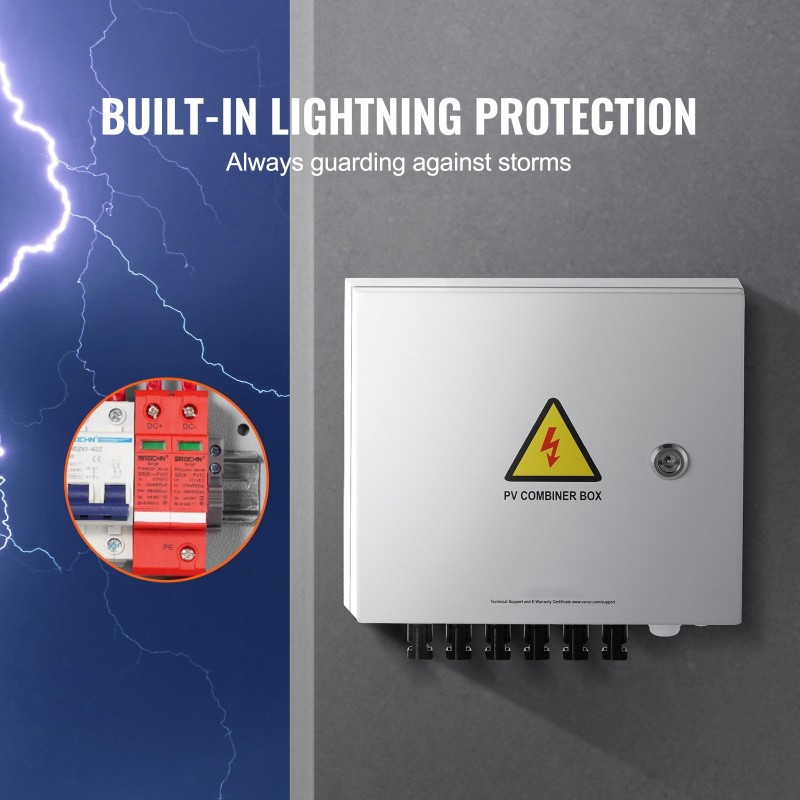

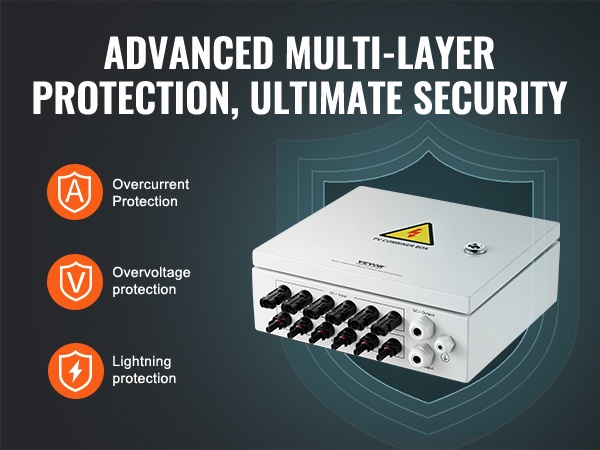

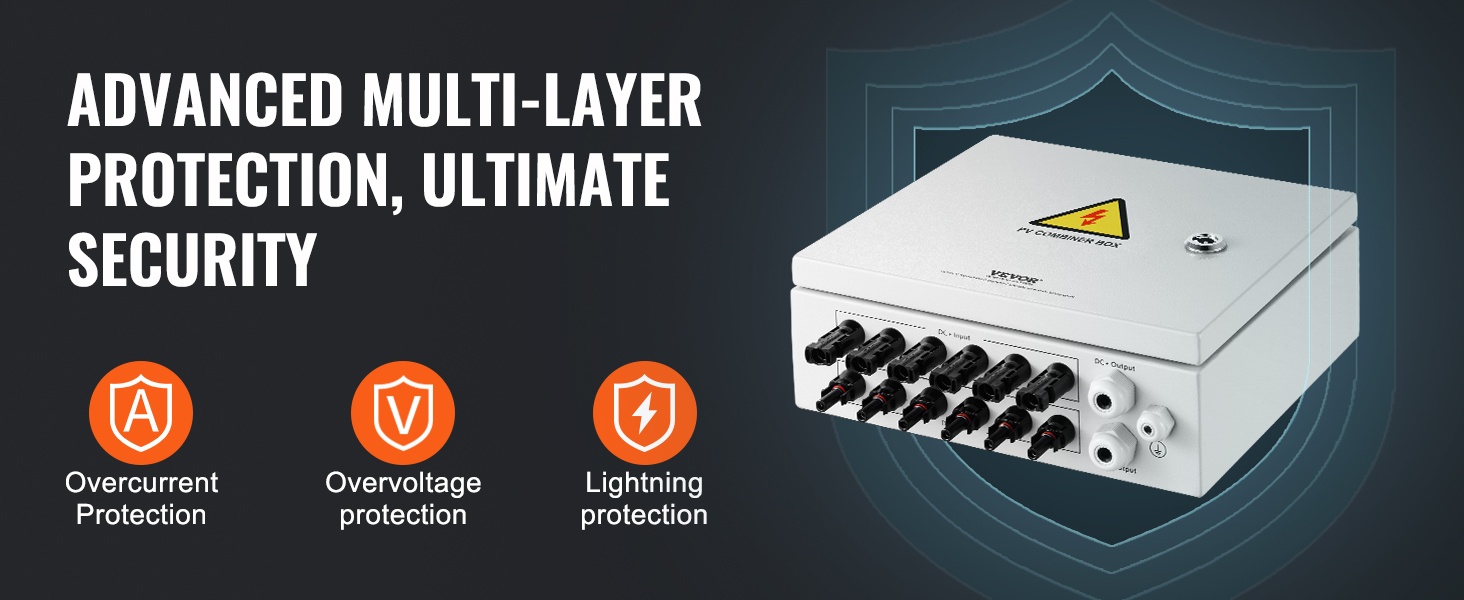

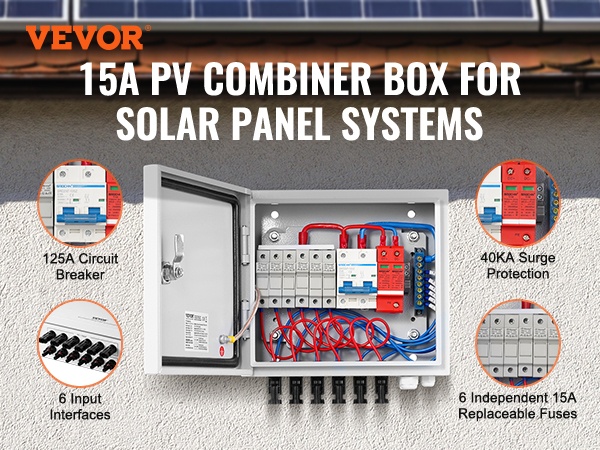

Monitasoinen sähkösuojaus

Kotelossa on valmiiksi integroidut suojaukset: oikosulku-, ukkos- ja ylijännitesuoja, ylivirtasuoja sekä maasuojaus. Näiden yhdistelmä auttaa suojaamaan aurinkosähköjärjestelmää poikkeustilanteissa.

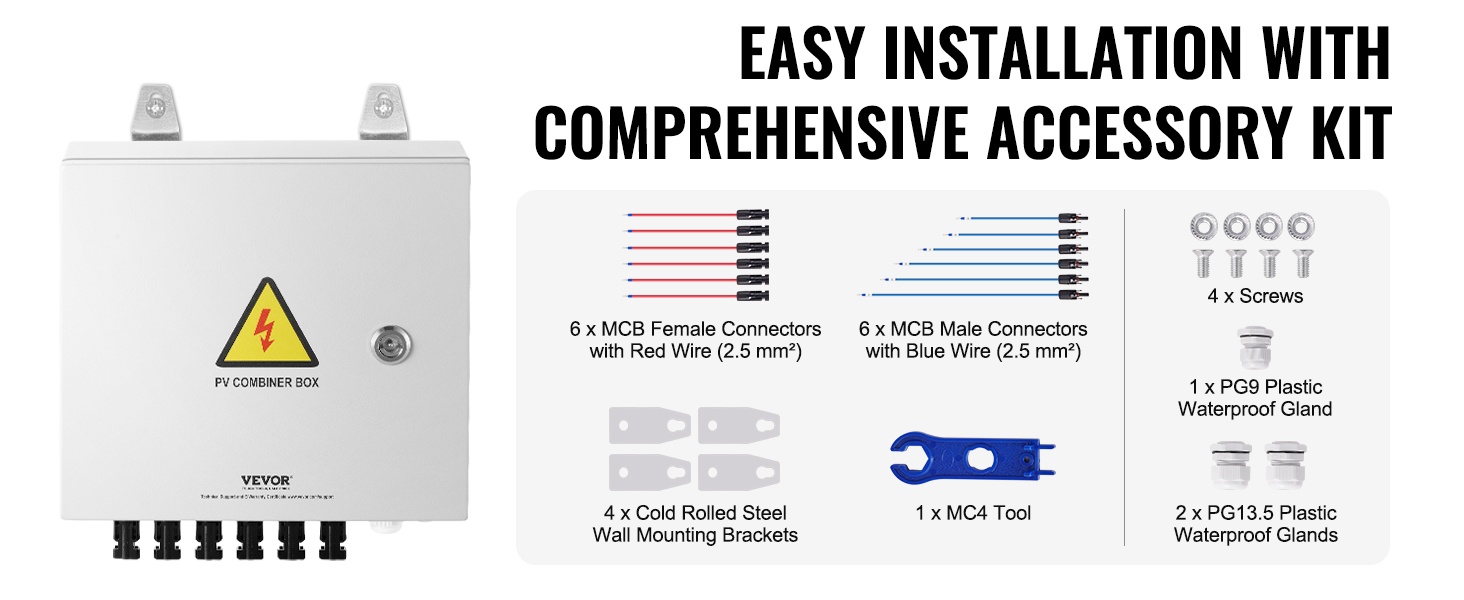

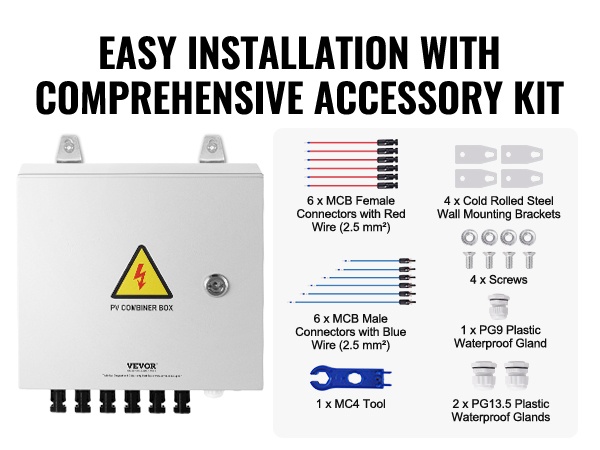

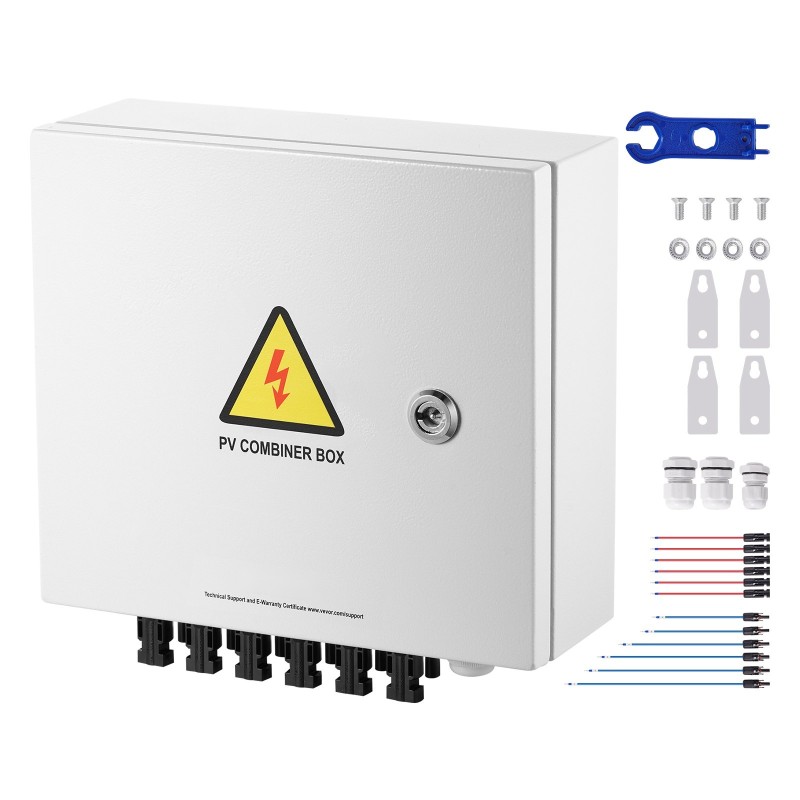

Valmiit asennustarvikkeet

Yhdistinkotelo toimitetaan tarvittavien asennustarvikkeiden kanssa, joten se on helppo liittää olemassa olevaan aurinkopaneelijärjestelmään. Irrotettava asennuslevy helpottaa komponenttien sijoittelua ja kaapelointia.

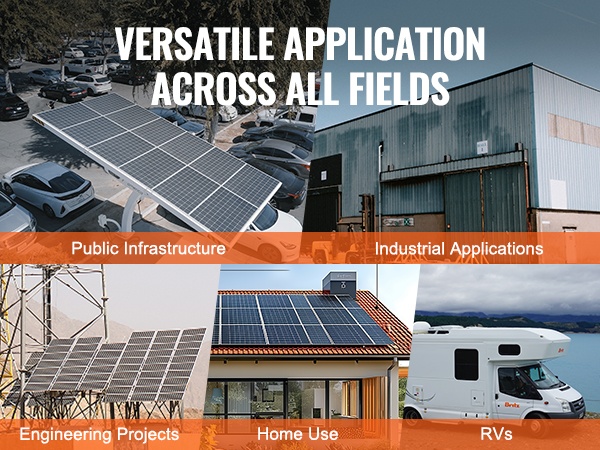

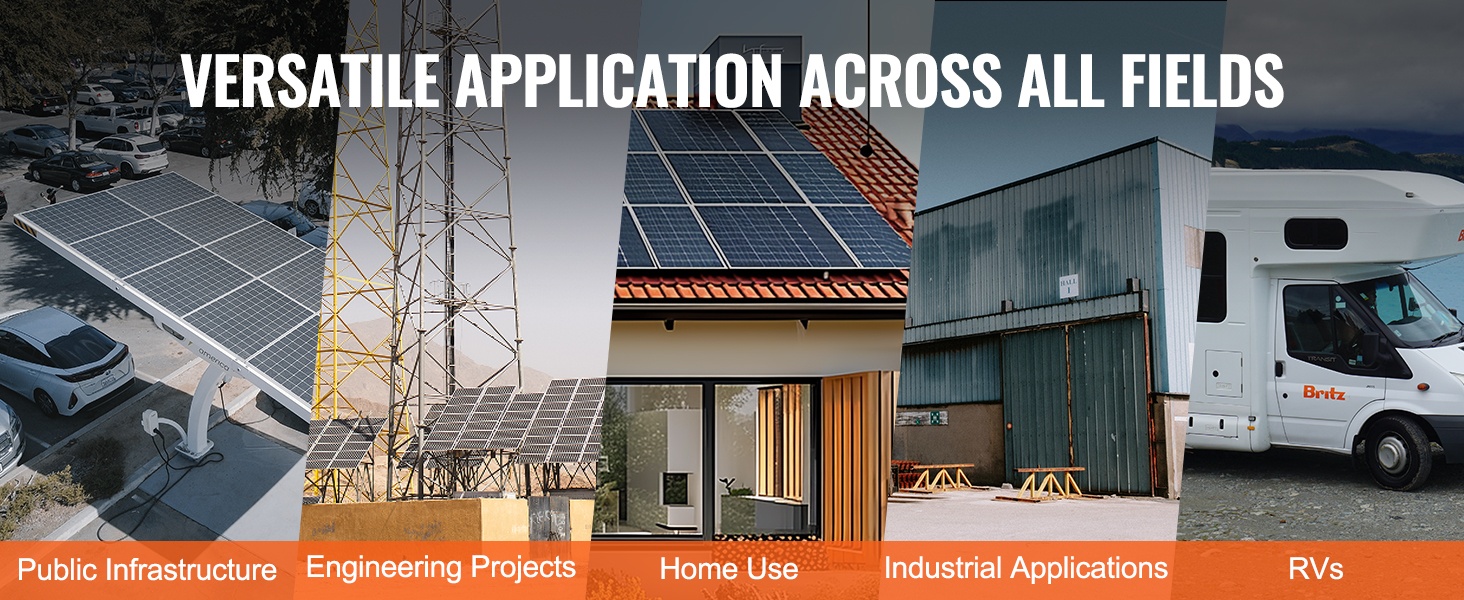

Laaja käyttöalue

Sopii esimerkiksi julkisten kohteiden, taloyhtiöiden, omakotitalojen, teollisuuslaitosten ja vaikkapa matkailuajoneuvojen aurinkosähköjärjestelmiin.

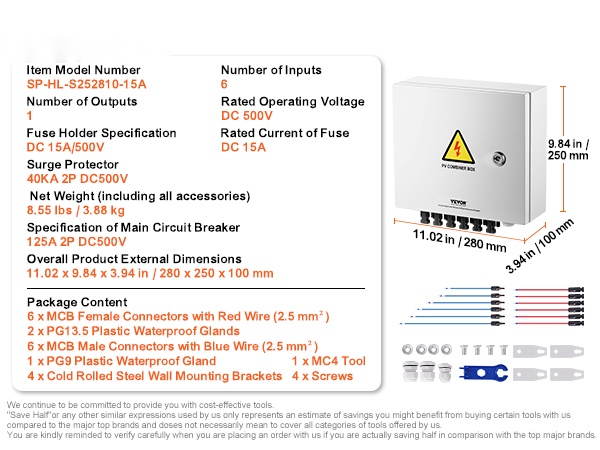

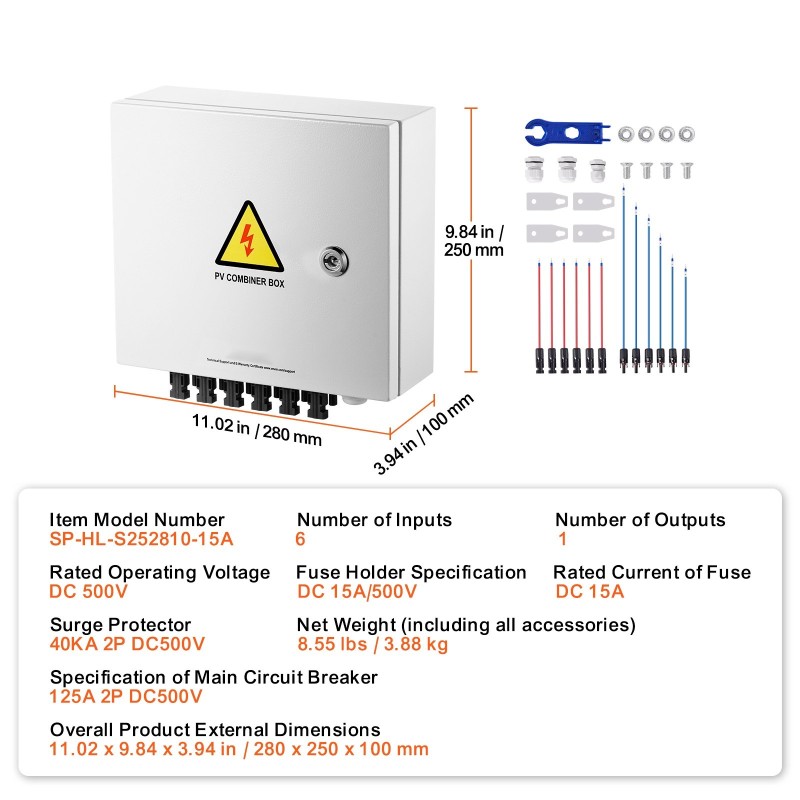

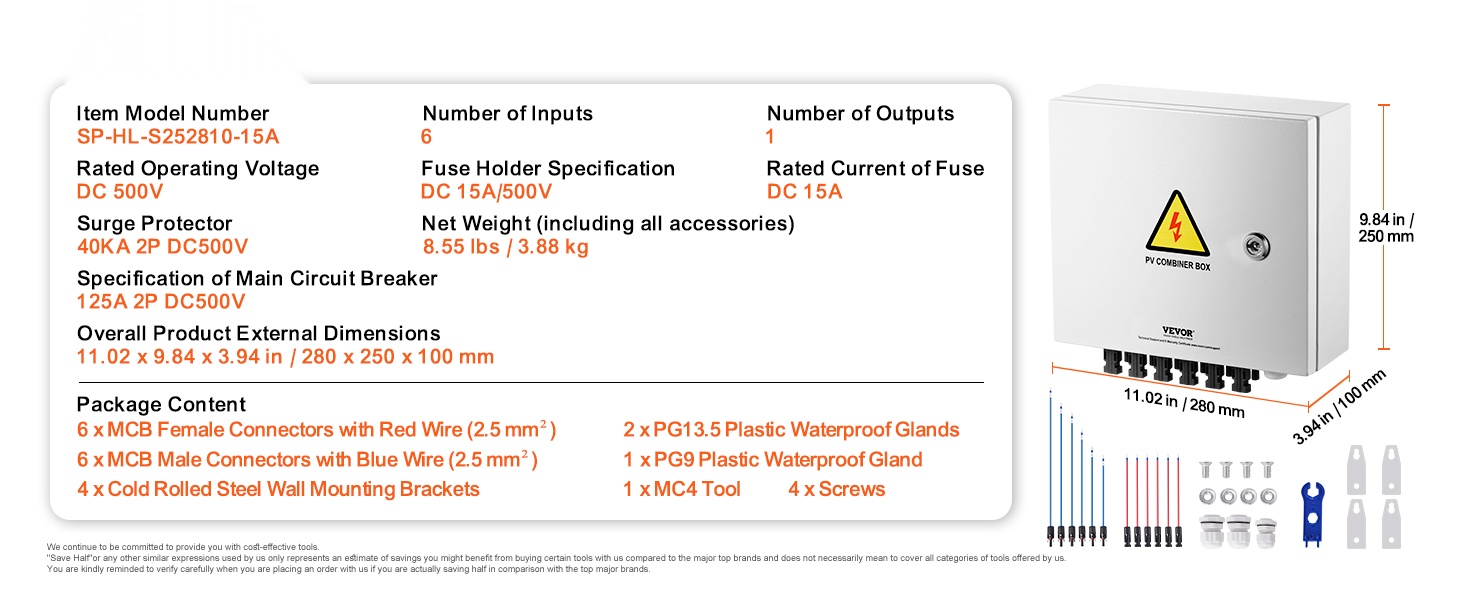

Tekniset tiedot

• Suojausluokitus: IP65
• Nettopaino (kaikkine tarvikkeineen): 8.55 lbs / 3.88 kg
• Oven avaustapa: kiertolukkoavaus
• Nimellinen käyttöjännite: DC 500V
• Ylijännitesuojain: 40KA 2P DC500V
• Pääkatkaisijan tarkemmat tiedot: 125A 2P DC500V
• Sulakkeen pidikkeen tarkemmat tiedot: DC 15A/500V
• Lähtöjen määrä: 1
• Tiivistenauha: PU-polyuretaanivaahto (musta)
• Asennuslevy: irrotettava asennuslevy (materiaali: jauhemaalattu kylmävalssattu teräs)
• Tulojen määrä: 6
• Mallinumero: SP-HL-S252810-15A
• Sulakkeen nimellisvirta: DC 15A
• Ulkomitat (P x L x K): 11.02 x 9.84 x 3.94 in / 280 x 250 x 100 mm
• Päämateriaali: 0.8 mm kylmävalssattu teräs + RAL7035 harmaanvalkoinen pinnoite
