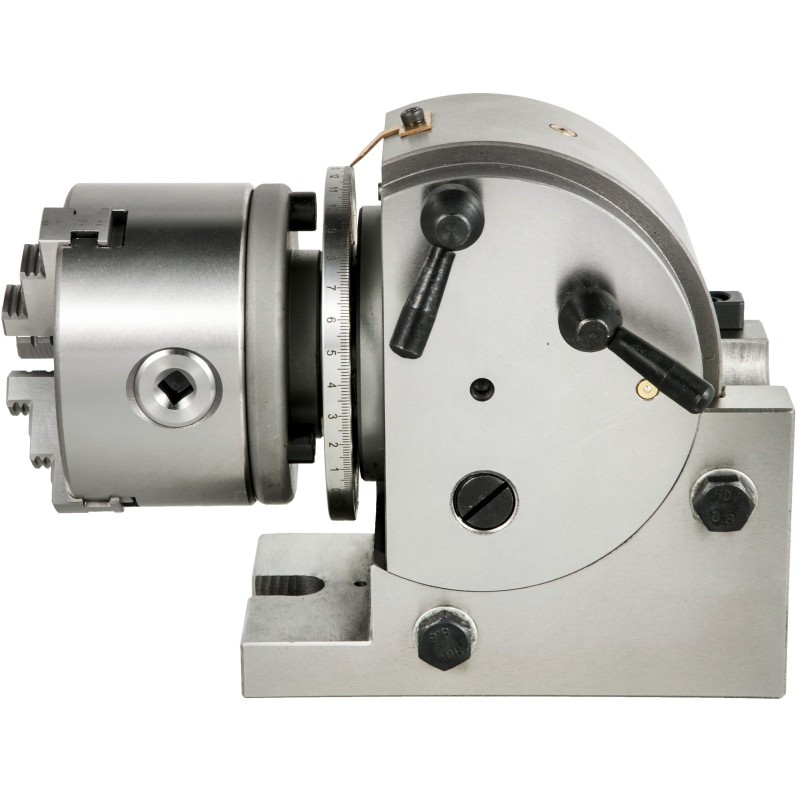

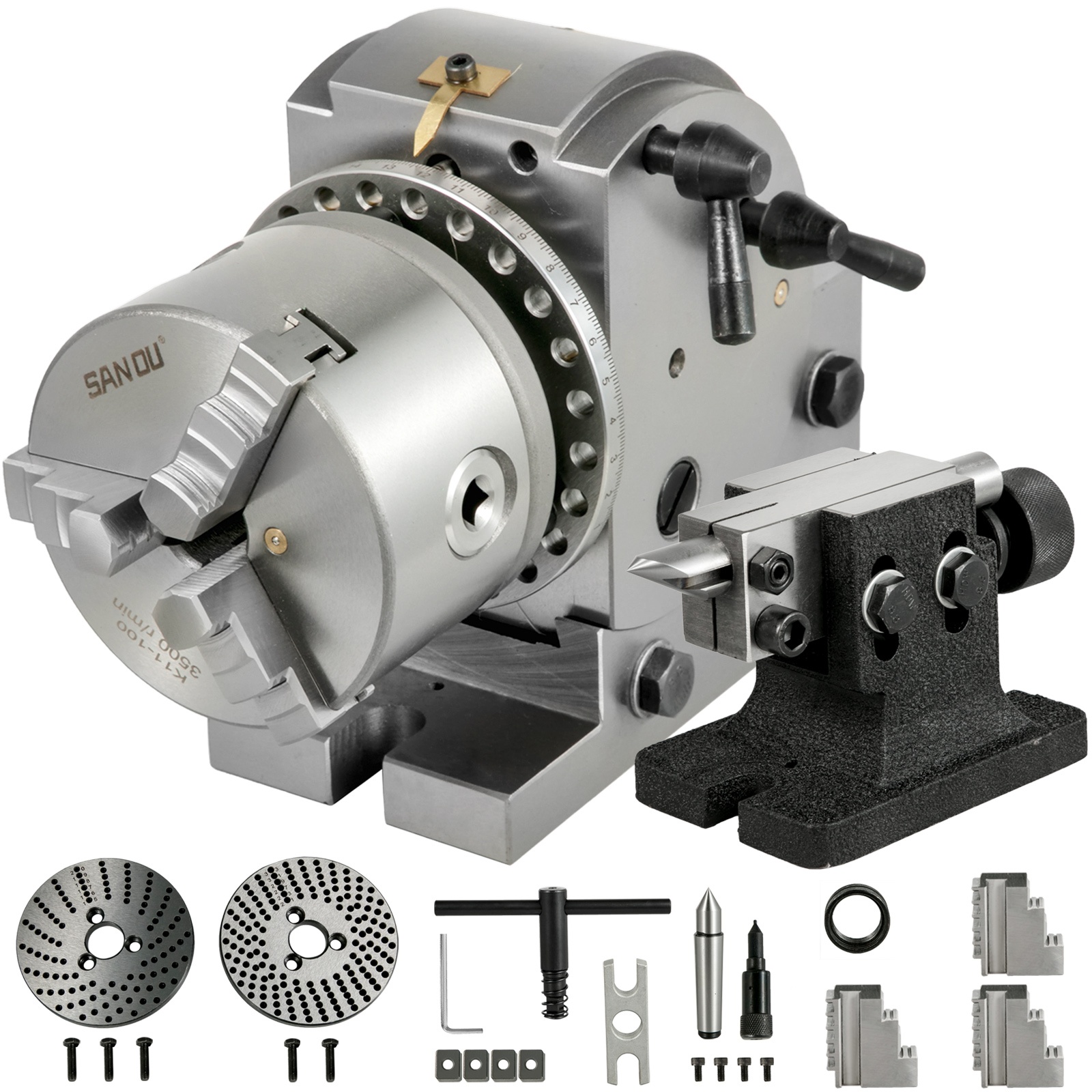

Jakopää 100 mm valurunko jyrsinkoneeseen kärkipylkällä ja jakolevyillä säädettävä kulma

Kuvaus:

4''/100MM puoliuniversaali jakopää jyrsinkoneeseen. Yksinkertainen indeksikeskus, jota voidaan käyttää sekä suoraan että epäsuoraan jakoon. Soveltuu esimerkiksi hammaspyörien, pintojen ja urien työstöön ilman lisävarusteita, rakenne vastaa yleistä universaalijakopäätä. Pyörivän jakolaitteen 24 pikasarja­reikää mahdollistaa jaot 2, 3, 4, 6, 8, 12 ja 24.

Tärkeimmät ominaisuudet:

• Säädettävä kulma 0–90 astetta
• Vankka HT200-valurunkorakenne
• Tarkat asteikot ja korkea toistotarkkuus
• MT2-kärkipylkkä tukee pitkiä kappaleita
• Laaja jakolevy- ja tarvikekokonaisuus

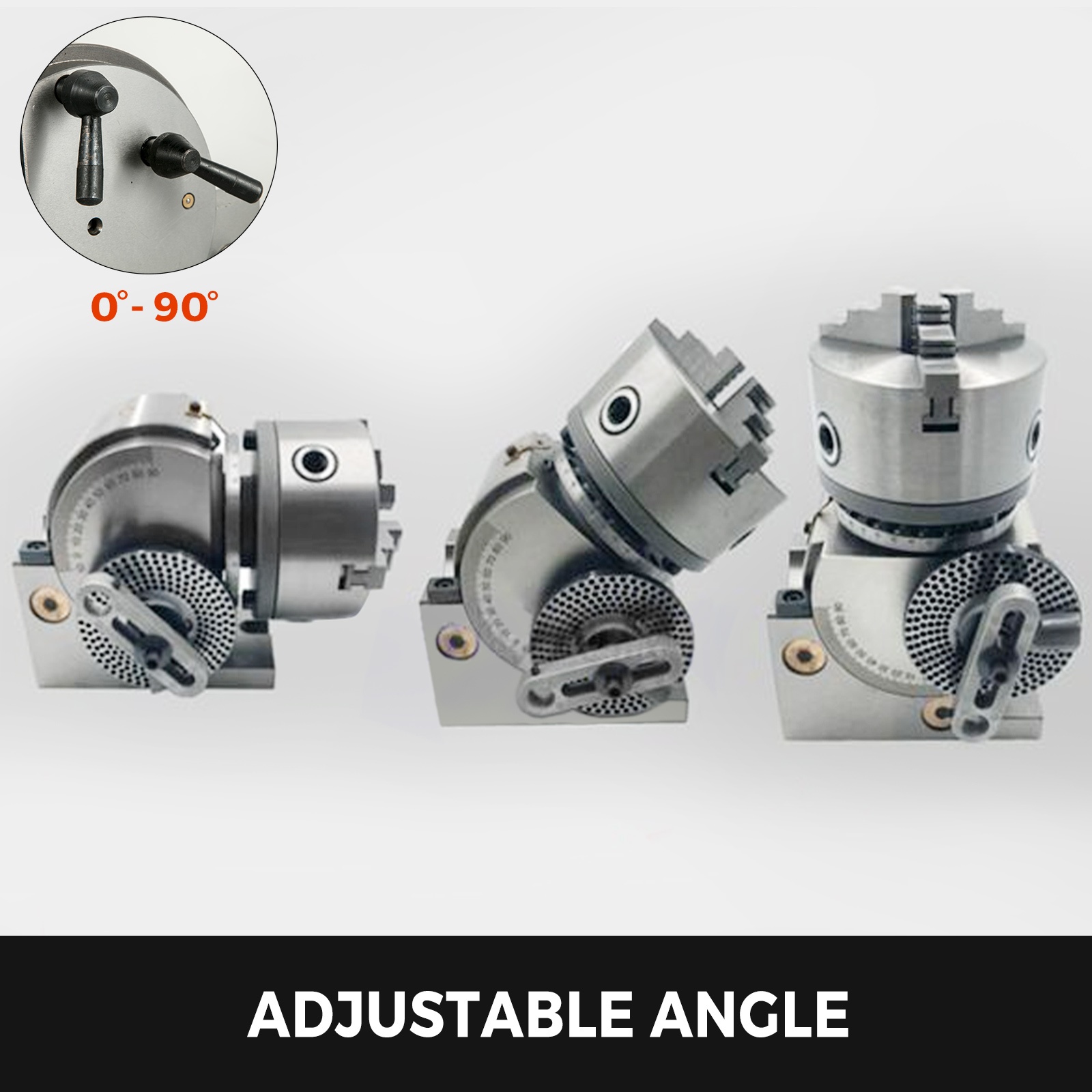

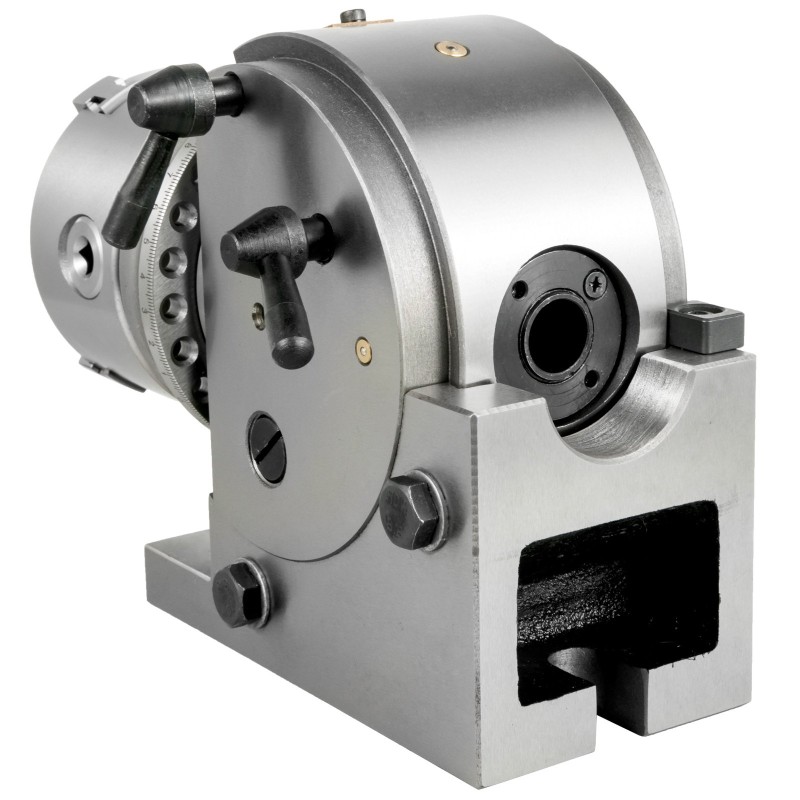

Säädettävä kulma:

Kulmaa voidaan säätää kahvalla välillä 0–90 astetta tarpeen mukaan. Sopii sekä pysty- että vaaka-asentoiseen jyrsinkoneeseen, käytettäväksi myös sorvin karapään istukan kanssa. Keskikorkeus: 4"/100mm.

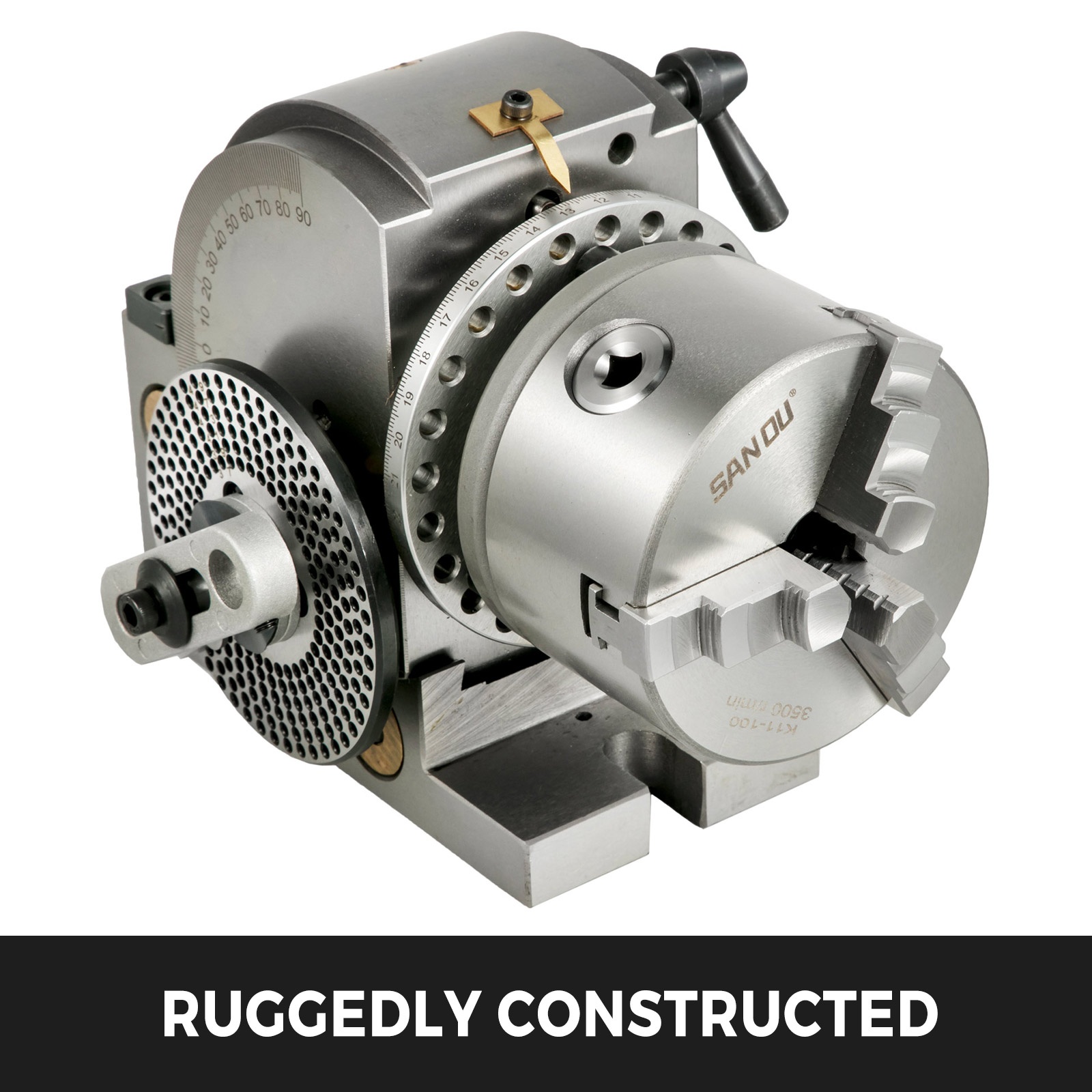

Vankka rakenne:

Karkaistu ja hiottu kierukkaratas takaa pitkän käyttöiän ja tasaisen liikkeen. Välityssuhde: 1:40.

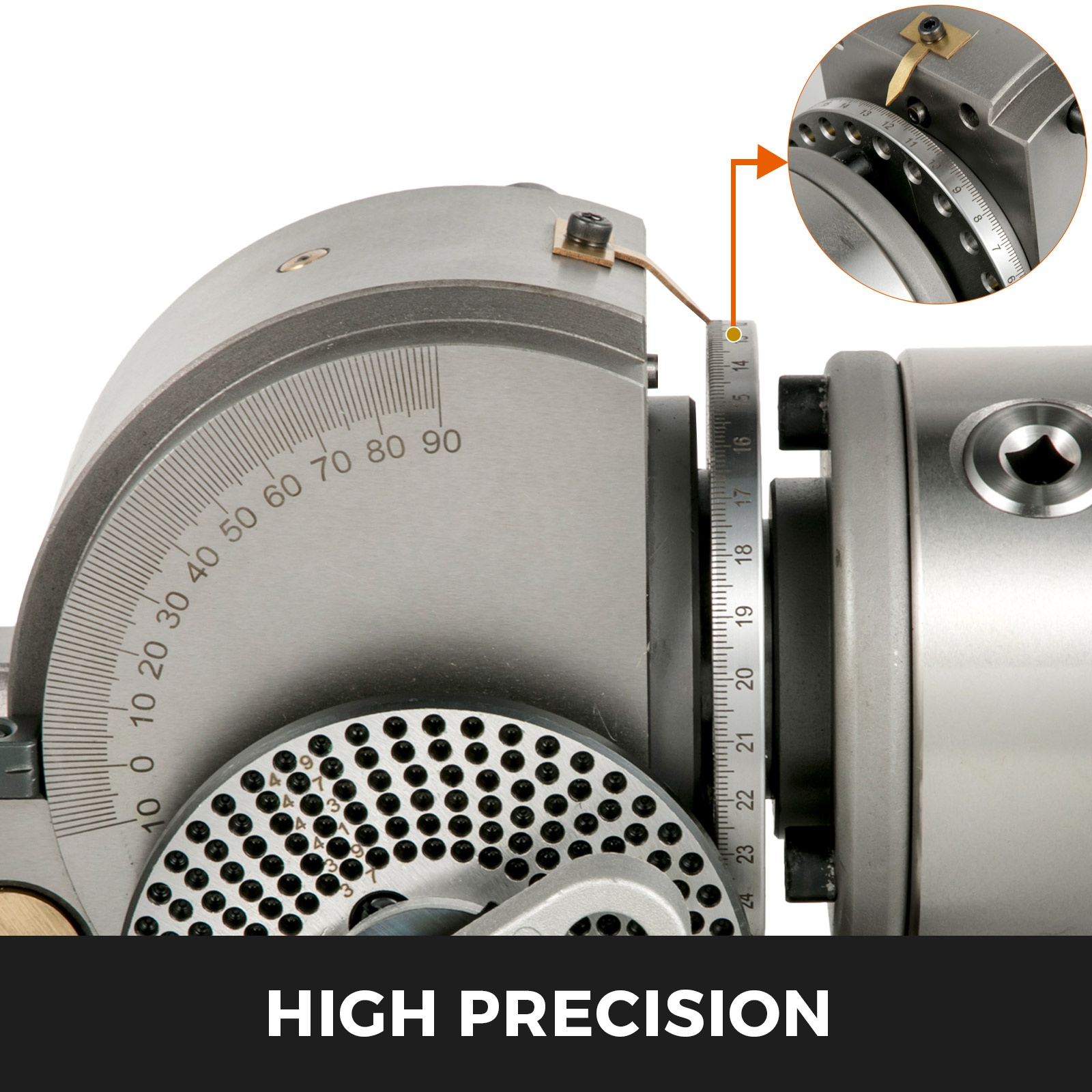

Korkea tarkkuus:

Varustettu pyöröpöydällä ja jakoistukalla. Kaksi selkeää asteikkotaulua auttavat säätämään kulman tarkasti toistettavasti.

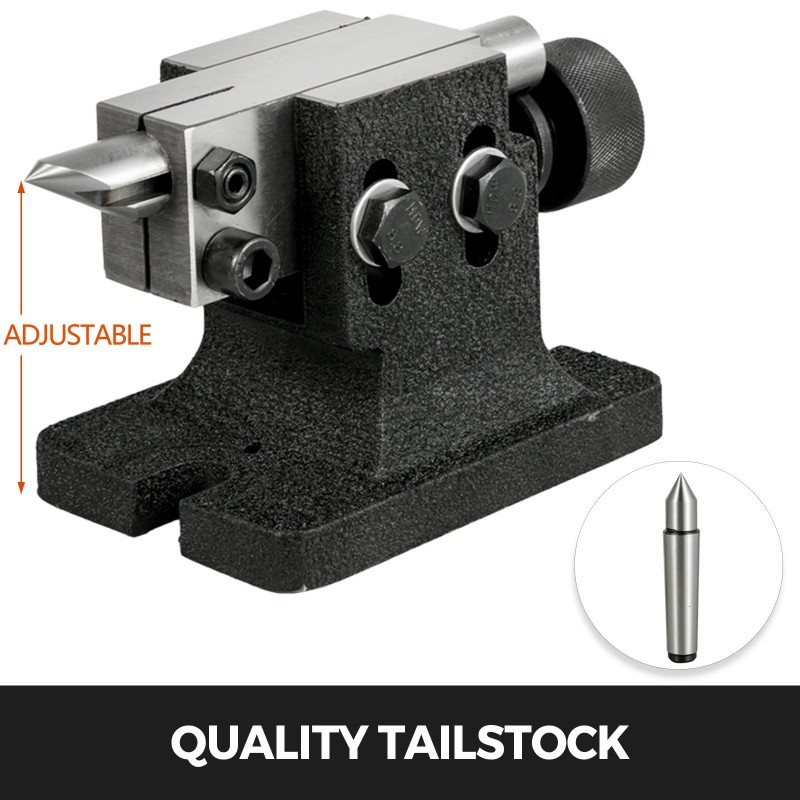

Laadukas kärkipylkkä:

MT2-kärkipylkkä, tarkat kuulalaakerit ja sulava pyörintä. Mukana yksi lisäkärki.

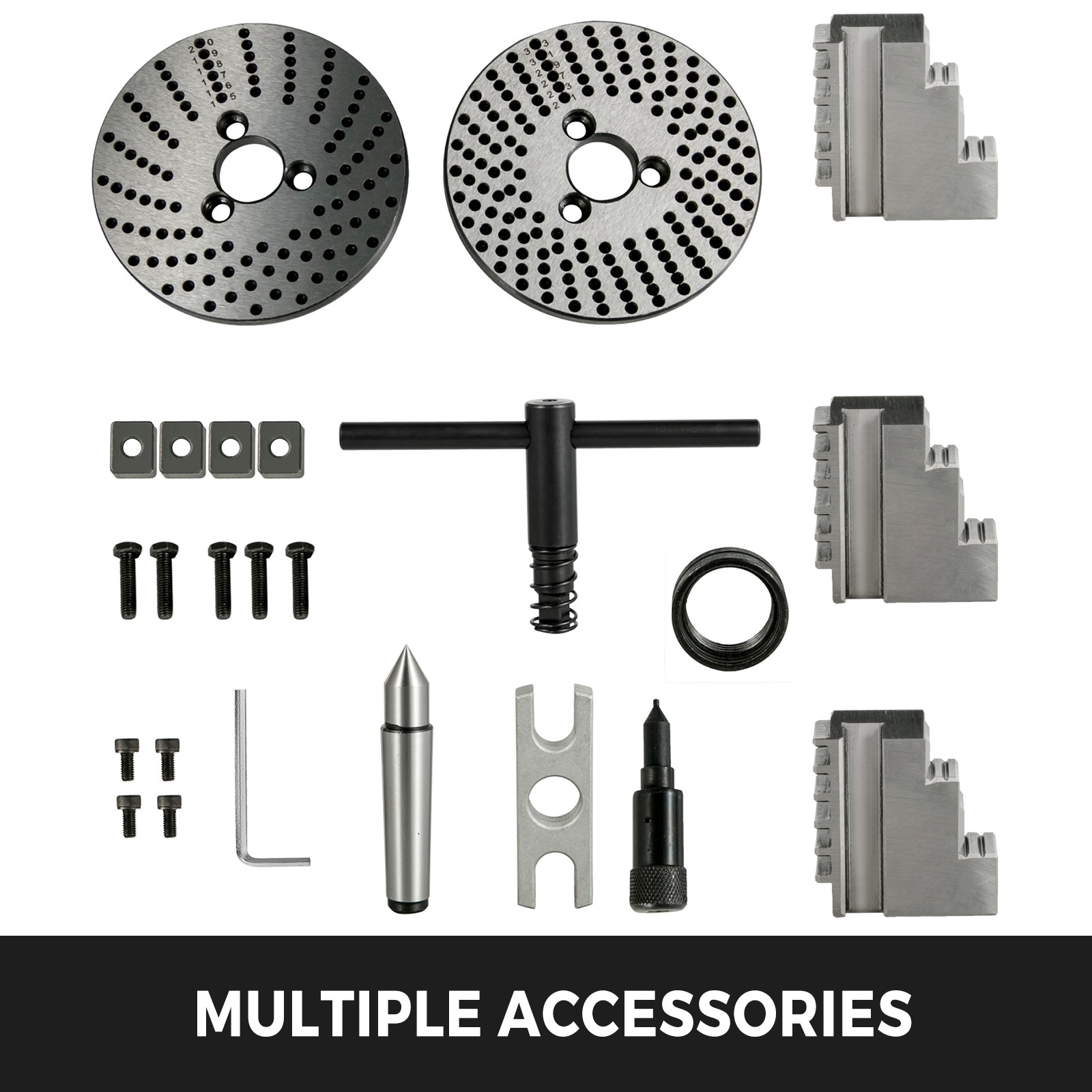

Useat tarvikkeet ja jakolevyt:

3 jakolevyä eri jakoja varten, helppo jako välille 2–50 ja valtaosa jaoista jopa lukuun 380 asti. Mukana myös työkalusarja käyttöönottoon ja säätöihin.

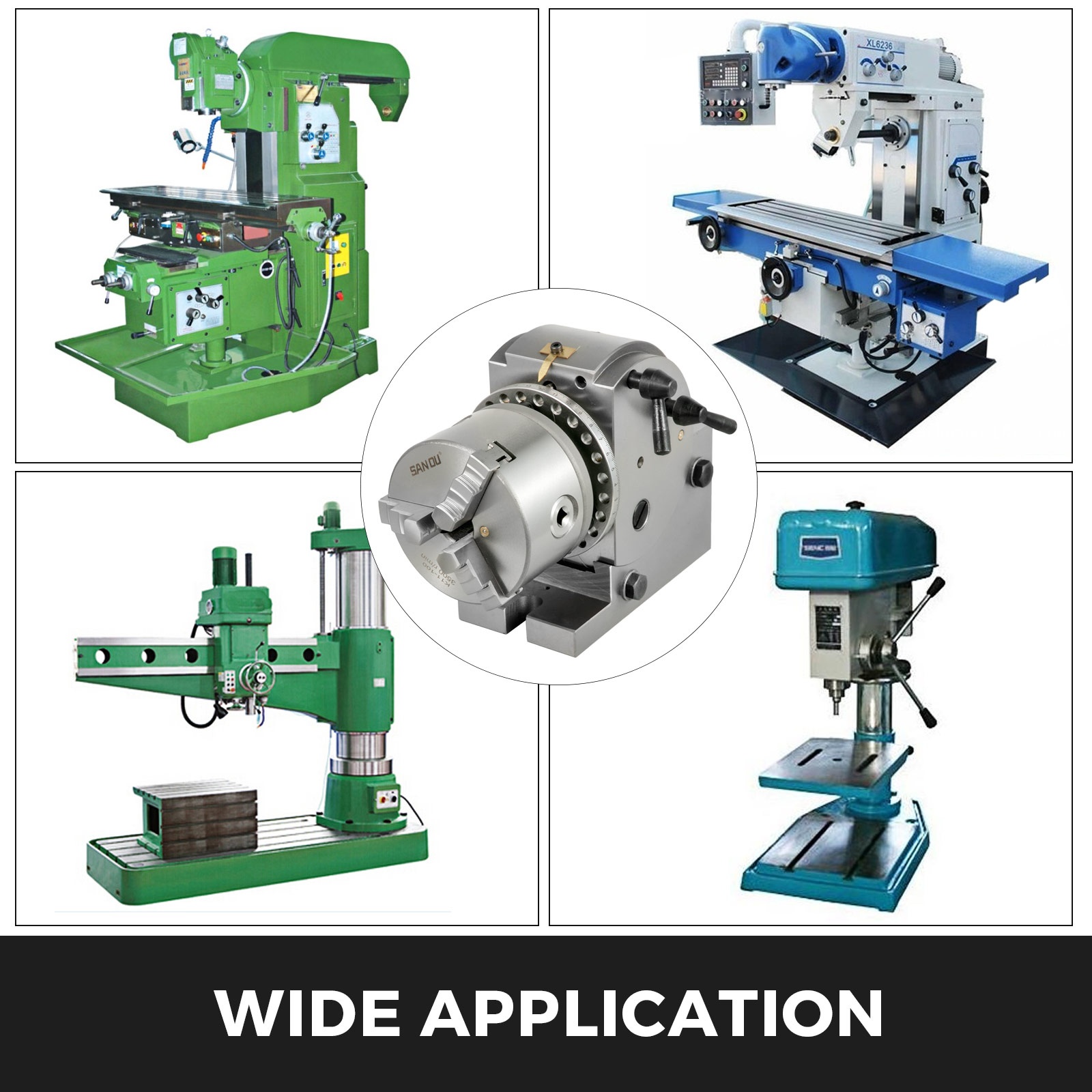

Laaja käyttökohde:

Sopii tarkkuutta vaativaan jyrsintään, hiontaan ja poraukseen sekä pienten että keskikokoisten kappaleiden jakotyöstöön.

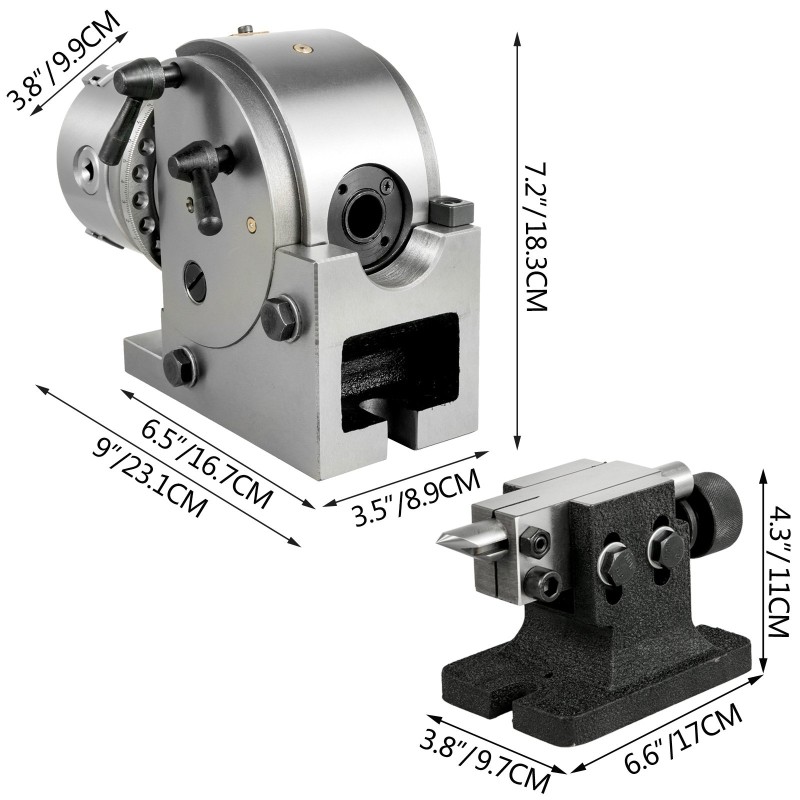

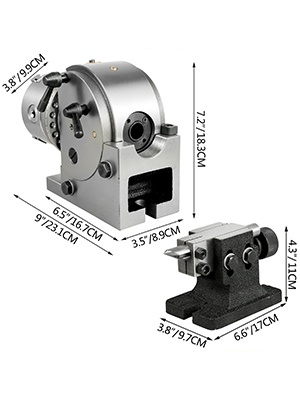

Tekniset tiedot:

• Istukan halkaisija: 4"/100mm
• Keskikorkeus: 4"/100mm
• Materiaali: HT200
• Välityssuhde: 1:40
• Kärkipylkkä: MT2

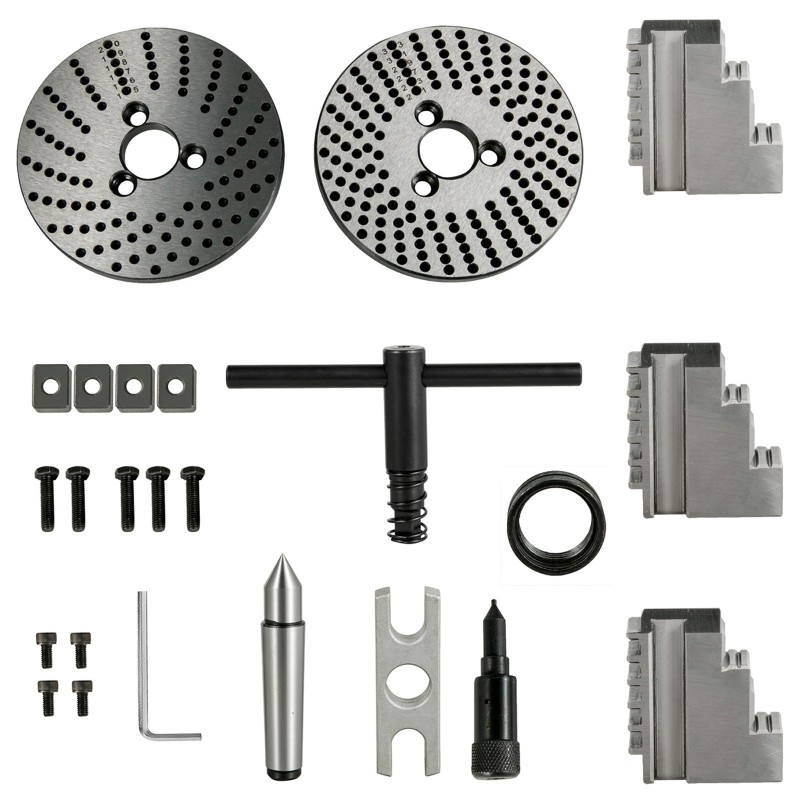

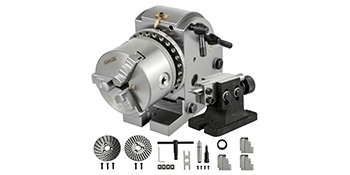

Pakkauksen sisältö:

• 1 x jakopää
• 1 x kärkipylkkä
• Useita liittyviä tarvikkeita (jakolevyt ja käyttötyökalut)

Lisäkuva:
