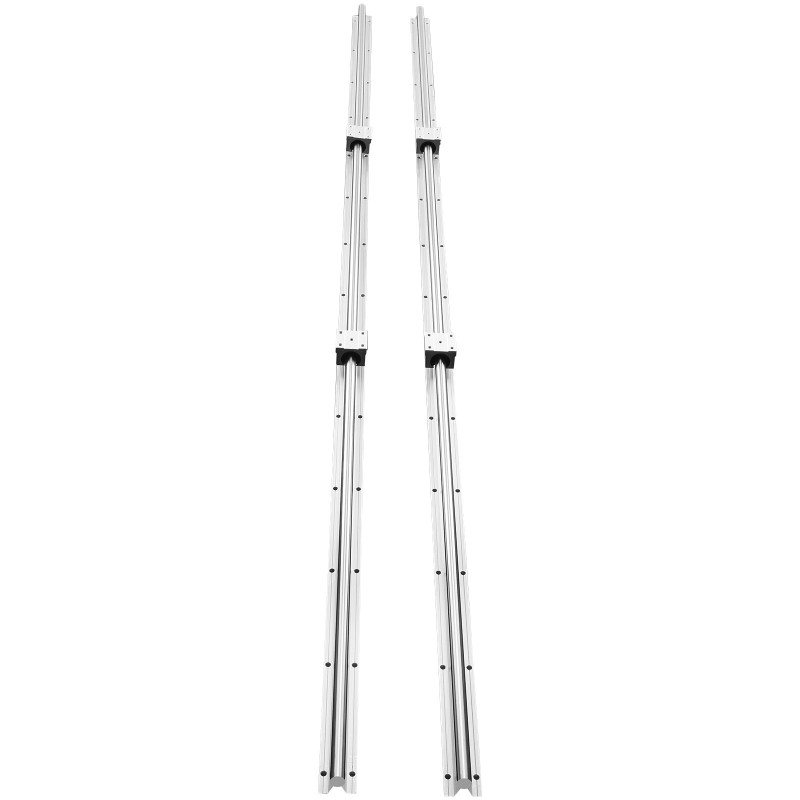

Lineaarijohdesarja SBR20 2 kpl 2200 mm kiskoja 4 kpl SBR20UU liukupalikkaa

SBR-lineaarijohdesarja

Tähän SBR-lineaarijohdesarjaan kuuluu 2 kpl ohjainkiskoja ja 4 kpl SBR20UU-liukupalikoita. Kestävät alumiiniset johdekiskot on varustettu tarkasti poratuilla kiinnitysrei’illä, ja liukupalikoiden kuulalaakerit varmistavat tasaisen, esteettömän liikkeen.

Keskeiset ominaisuudet

• 2 kpl SBR20-johtokiskoja, pituus 2200 mm
• 4 kpl SBR20UU-liukupalikoita kuulalaakereilla
• Korkea kuormankantokyky metallirakenteen ansiosta
• Tasainen ja nykimätön liike pitkään jatkuvaan käyttöön
• Tarkat reiän halkaisijat ja etäisyydet helpottavat asennusta
• Sopii automatisoituihin koneisiin ja erilaisiin DIY-projekteihin, kuten CNC-jyrsimiin ja sorveihin

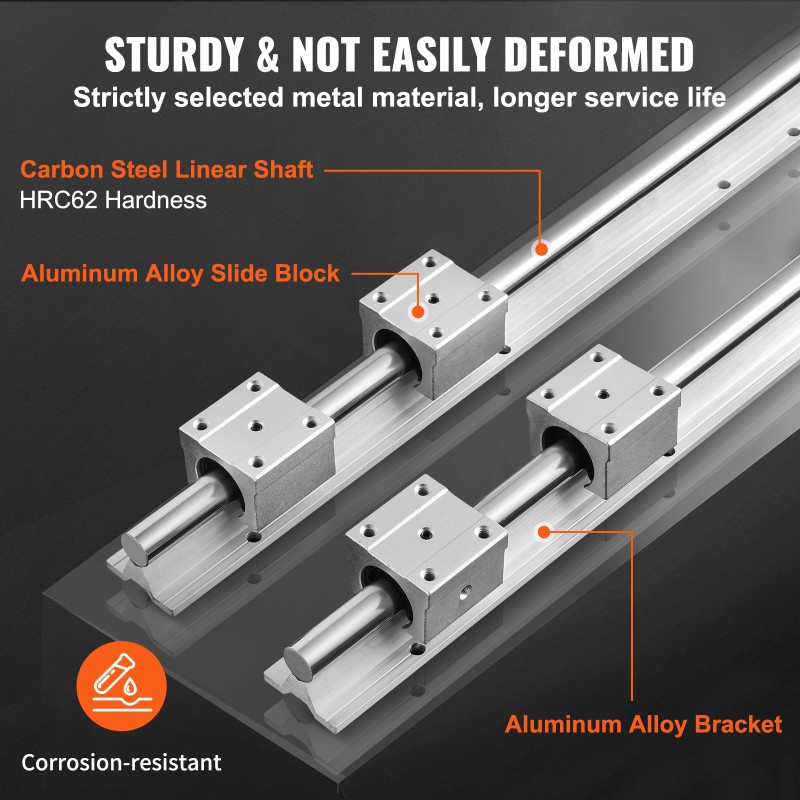

Korkea kuormankantokyky

Lineaarilaakeri on kokonaan metallirakenteinen, ja liukupalikka on tiukasti lukittu lineaariseen akseliin, mikä antaa sille korkean kuormankantokyvyn vaativissa käyttökohteissa.

Tasainen liike pitkään käyttöön

Alumiininen SBR-liukupalikka ja sisäänrakennetut kuulalaakerit liukuvat pehmeästi ja kevyesti. Tämä takaa tasaisen liikkeen ja pitkäaikaisesti vakaan toiminnan.

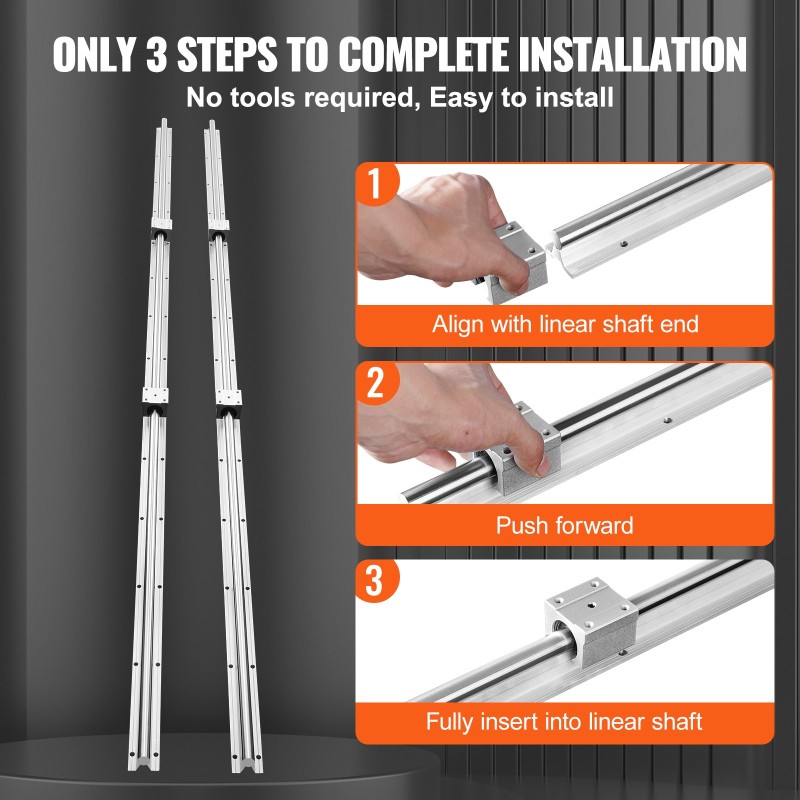

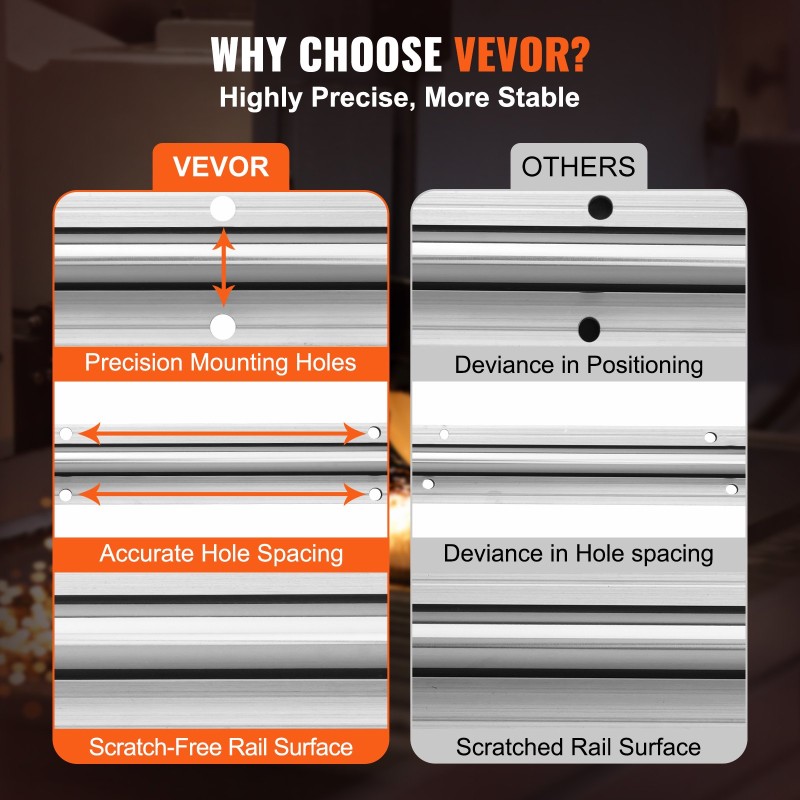

Tarkka ja helppo asennus

Lineaariset liikejohteet on valmistettu tarkalla reikien välimatkalla, reikien halkaisijalla ja standardoidulla akselin halkaisijalla. Tämä helpottaa laitteiden tarkkaa ja luotettavaa asennusta.

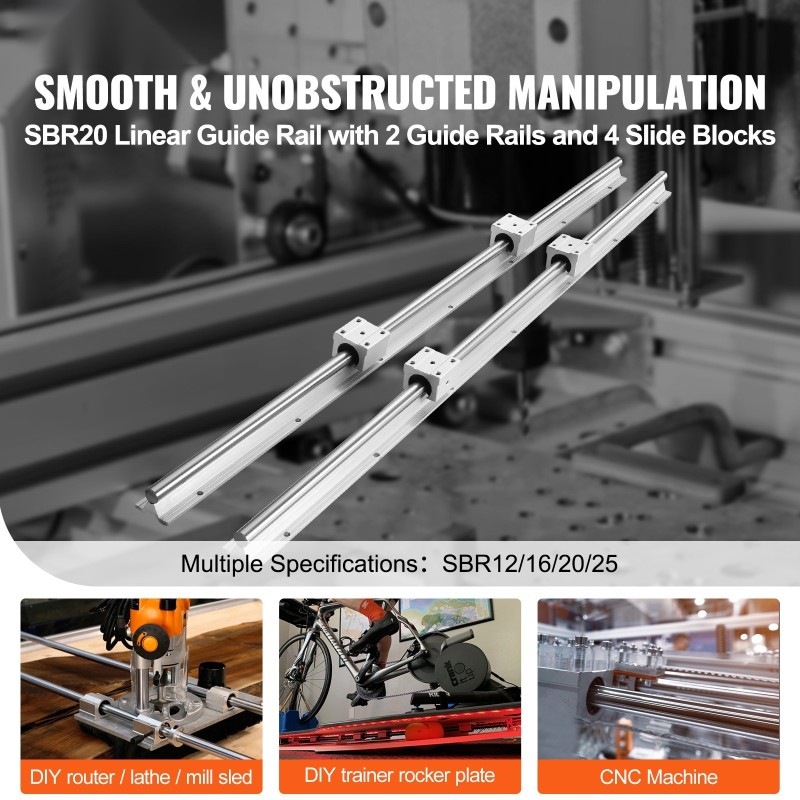

Laaja käyttöalue

Lineaarijohdesarja soveltuu monenlaisiin suurta kuormitusta vaativiin automaatiolaitteisiin ja DIY-rakennusprojekteihin. Esimerkkejä käyttökohteista ovat DIY-CNC-kaiverruskoneet, sorvit ja muut liikeohjausta vaativat koneet.

Tekniset tiedot

• Akselin halkaisija: Φ20 mm
• Materiaali: korkeahiiliteräs ja alumiini
• Mallinumero: SBR20-C 2200L
• Tuotteen mitat (P x L x K): 86.6 x 3.8 x 2 in / 2200 x 96 x 50 mm
• Pakkauksen koko (P x L x K): 89.6 x 5.7 x 3.1 in / 2275 x 145 x 80 mm
• Dynaaminen kuorma (per liukupalikka): 882 N
• Kiinnitysreikien väli B: 1.4 in / 35 mm
• Kiinnitysreikien väli A: 1.4 in / 35 mm
• Liukupalikan koko (P x L x K): 2 x 1.9 x 1.5 in / 50 x 48 x 39 mm
• Staattinen kuorma (per liukupalikka): 1370 N
• Liukupalikan malli: SBR20UU
• Nettopaino: 32.8 lbs / 14.9 kg
• Johdekiskon pituus: 86.6 in / 2200 mm
