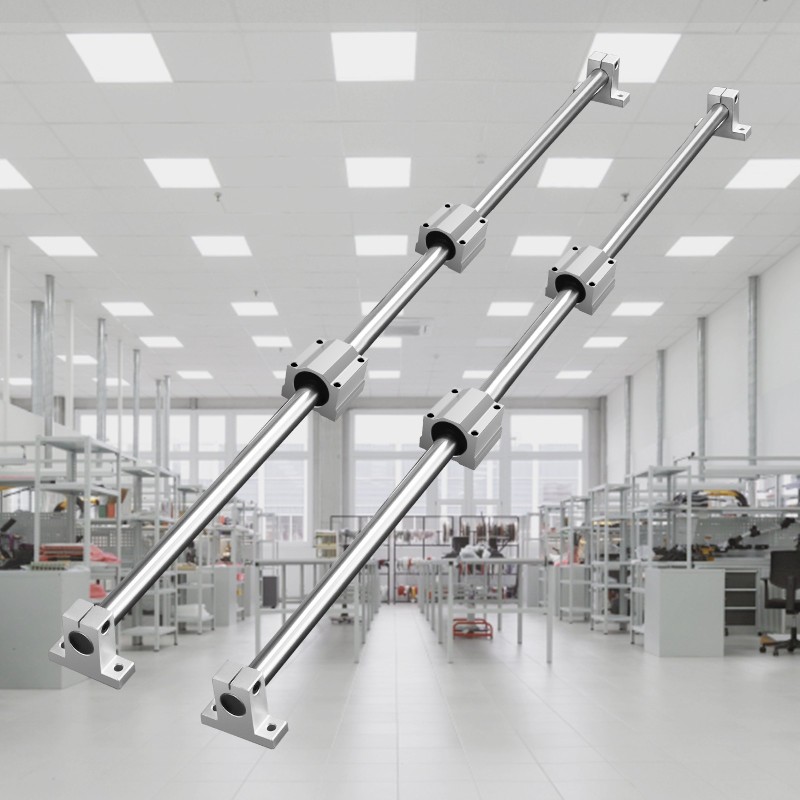

Lineaarijohdesarja SFC20 2 kpl 1000 mm ohjauskiskoja 4 kpl SC20 liukupalikkaa

SFC-lineaarijohdesarja

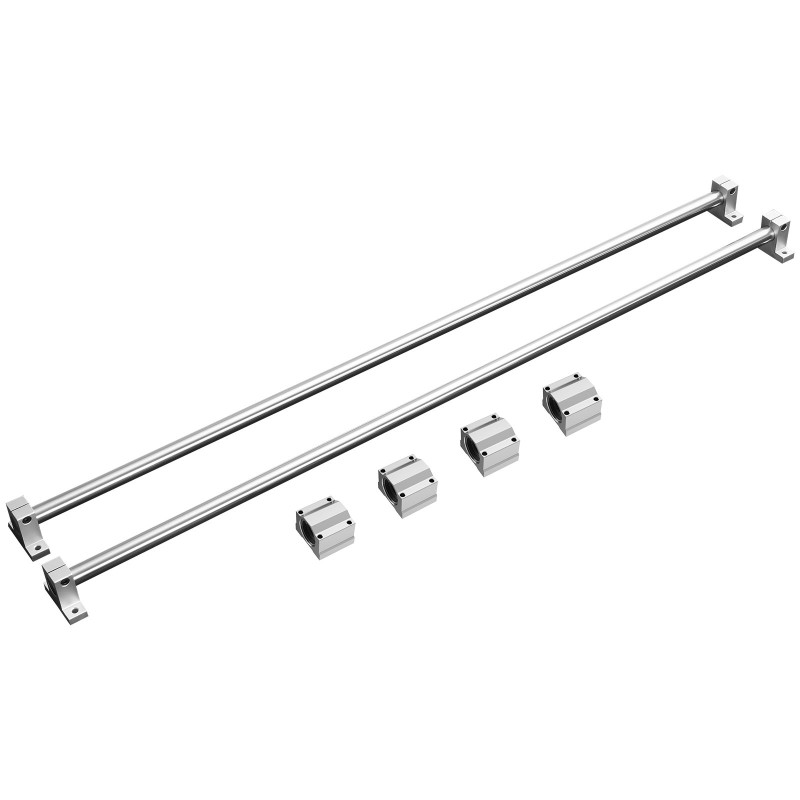

Tämä SFC-lineaarijohdesarja sisältää 2 kpl 1000 mm ohjauskiskoja ja 4 kpl SC20-liukupalikoita sekä 4 kpl kiskotukia. Korkeahiilisestä teräksestä ja alumiinista valmistettu rakenne tarjoaa tarkan, suoran liikkeen erilaisiin automaatio- ja tee se itse -projekteihin, kuten CNC-koneisiin ja sorveihin.

Ominaisuudet:

• 2 kpl SFC20-ohjauskiskoja, pituus 39.4 in/1000 mm
• 4 kpl SC20-liukupalikoita kuulalaakereilla sujuvaan liikkeeseen
• Korkea kuormankesto: dynaaminen kuorma 882 N per lohko, staattinen kuorma 1370 N per lohko
• Tarkat rei’itykset ja vakioakselin halkaisija tarkkaan asennukseen
• Sopii korkeakuormitteisiin automaatiolaitteisiin ja erilaisiin DIY-ratkaisuihin

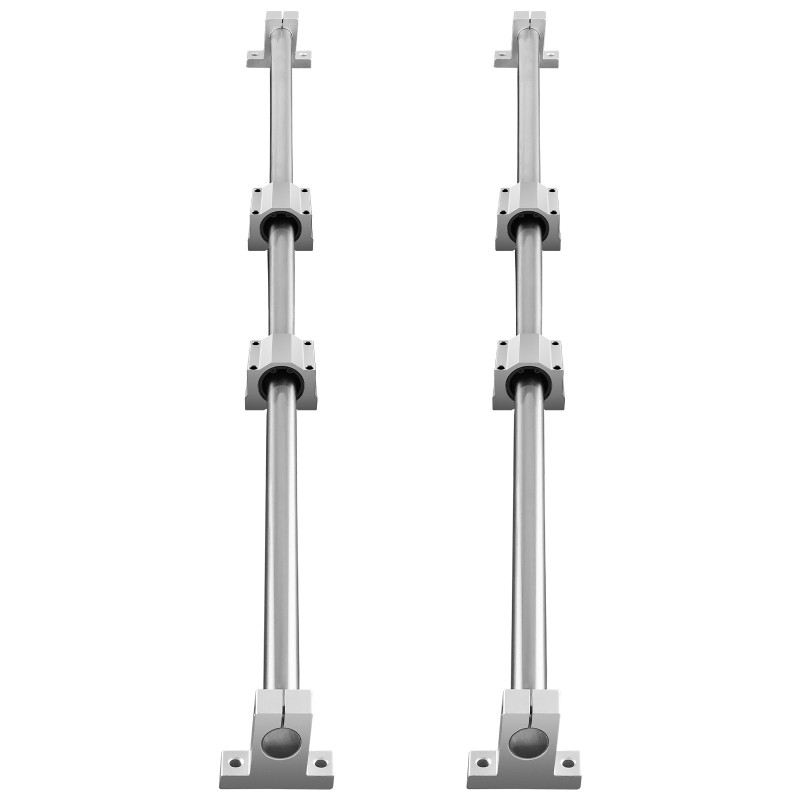

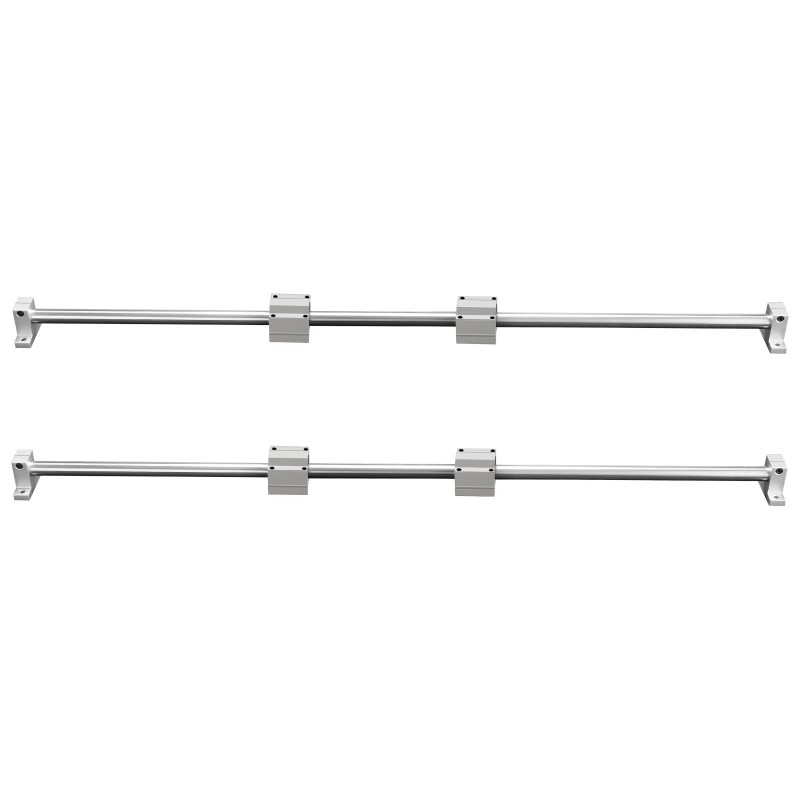

Lineaarijohdesarja sisältää 2 ohjauskiskoa ja 4 liukupalikkaa. Kestävässä alumiinisessa ohjauskiskossa on tarkka reikien halkaisija ja väli, ja SC-liukupalikat hyödyntävät kuulalaakereita sujuvaan, esteettömään liikkeeseen. Useat mitat mahdollistavat sopivan ratkaisun erilaisiin käyttökohteisiin.

Lineaarilaakeri käyttää täysin metallista rakennetta, ja liukupalikka on kiinnitetty tiukasti lineaariseen akseliin, mikä antaa korkean kantokyvyn.

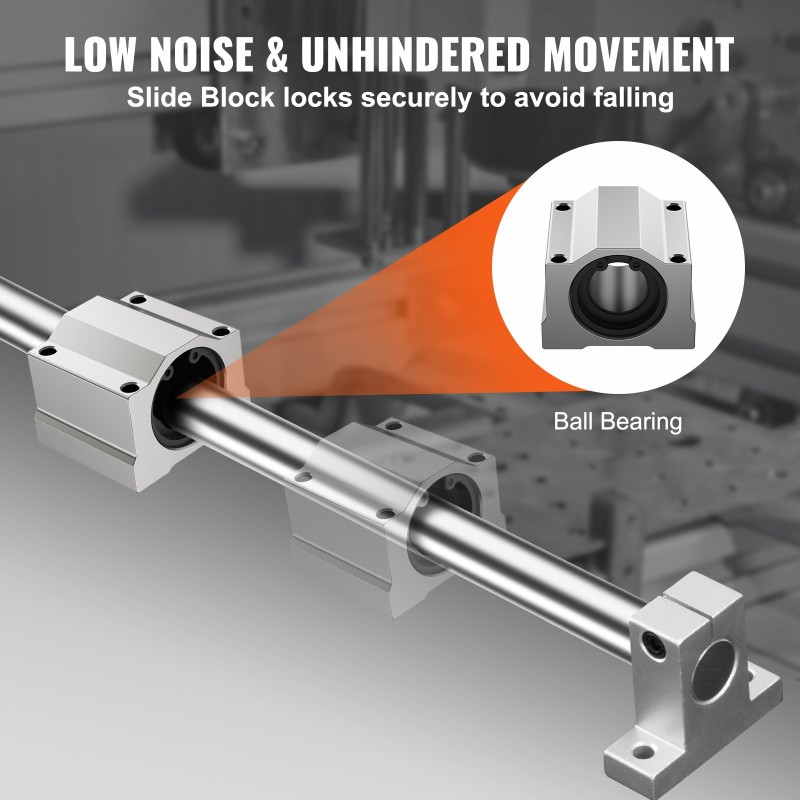

Alumiininen, täysin suljettu SC-liukupalikka ja sisäänrakennetut kuulalaakerit liukuvat tasaisesti ja kevyesti, mikä tukee pitkäaikaista, vakaata käyttöä.

Lineaariset ohjainkiskot on varustettu tarkalla reikien etäisyydellä, reikien halkaisijalla ja vakioakselin halkaisijalla, mikä helpottaa laitteiden täsmällistä asennusta.

Lineaarijohdesarja soveltuu laajasti raskaasti kuormitettuihin automaatiolaitteisiin sekä tee se itse -rakennelmiin, kuten CNC-kaiverruskoneisiin ja sorveihin.

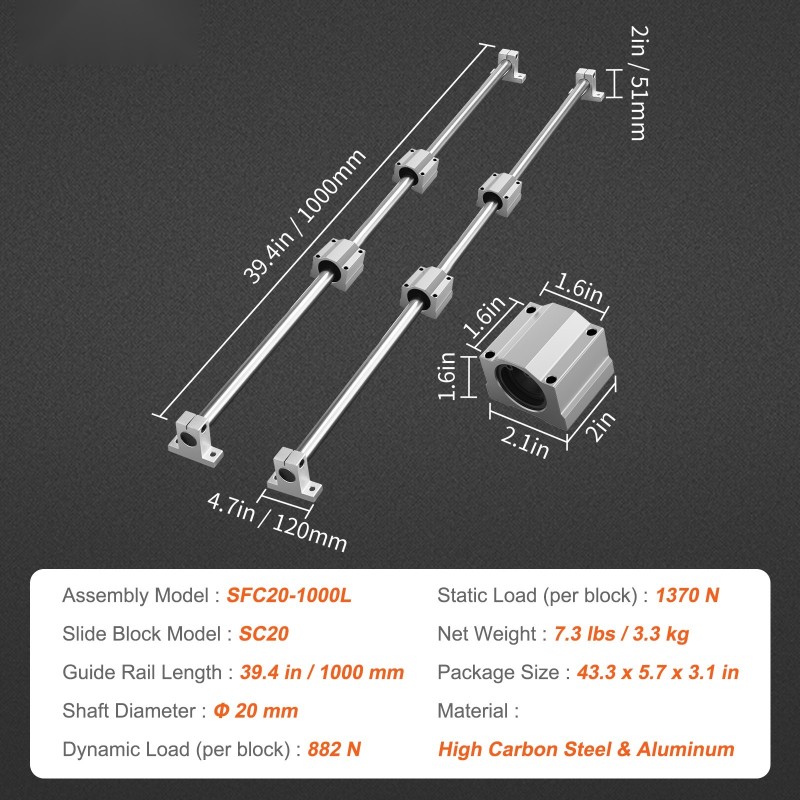

Tekniset tiedot:

• Akselin halkaisija: Φ20 mm

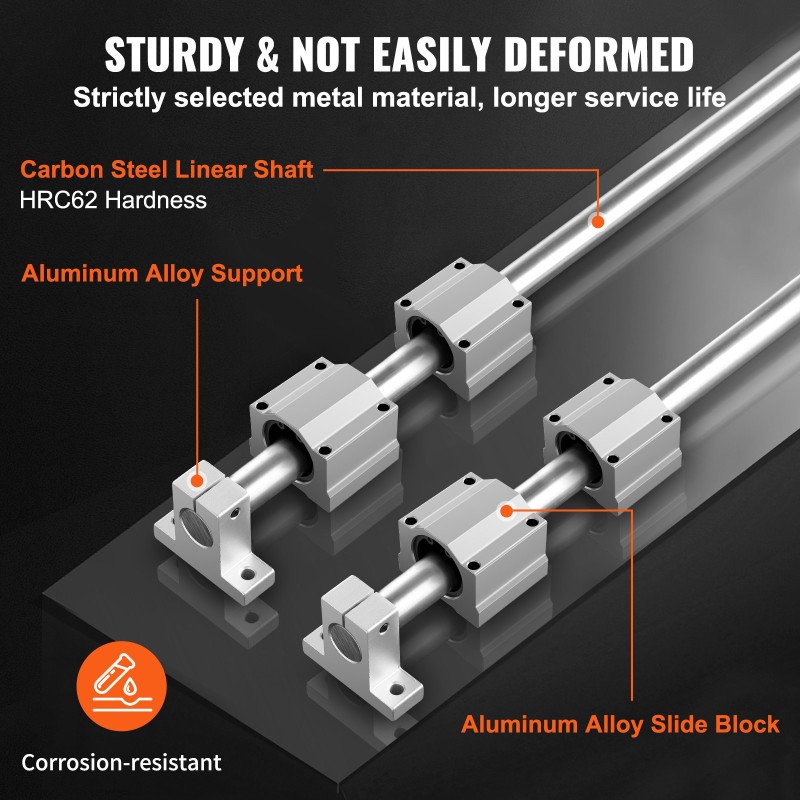

• Materiaali: korkeahiilinen teräs ja alumiini
• Mallinumero: SFC20-1000L
• Tuotteen mitat (P x L x K): 39.4 x 4.7 x 2 in/1000 x 120 x 51 mm
• Pakkauksen mitat (P x L x K): 43.3 x 5.7 x 3.1 in/1100 x 145 x 80 mm
• Dynaaminen kuorma (per lohko): 882 N
• Staattinen kuorma (per lohko): 1370 N
• Kiinnitysreikien väli B: 1.6 in/40 mm
• Kiinnitysreikien väli A: 1.6 in/40 mm
• Liukupalikan koko (P x L x K): 2 x 2.1 x 1.6 in/50 x 54 x 41 mm
• Liukupalikan malli: SC20
• Ohjauskiskon pituus: 39.4 in/1000 mm
• Nettopaino: 7.3 lbs/3.3 kg
