Lineaarinen lasiasteikko 300 mm alumiinirunko 3 m kaapelilla

Tarkka 300mm lineaarinen asteikko sorveille ja muille työstökoneille. Optinen lasiasteikko ja alumiinirunko tarjoavat luotettavan mittauksen poraukseen, hiontaan, jyrsintään ja sorvaukseen. Mukana 3m signaalikaapeli ja asennustarvikkeet.

Keskeiset ominaisuudet:

• Kulku pituus 0–300mm, resoluutio 5μm (0.005mm)
• Tarkkuus ±0.005 mm tai 0.0002" (20 °C)
• Kestävä alumiinirunko ja sinkkiseoksesta valetut päät
• Kaksoistiiviste ja monikerroksisesti suojattu signaalikaapeli
• 5-laakerinen liukujärjestelmä vakaaseen toistomittaukseen

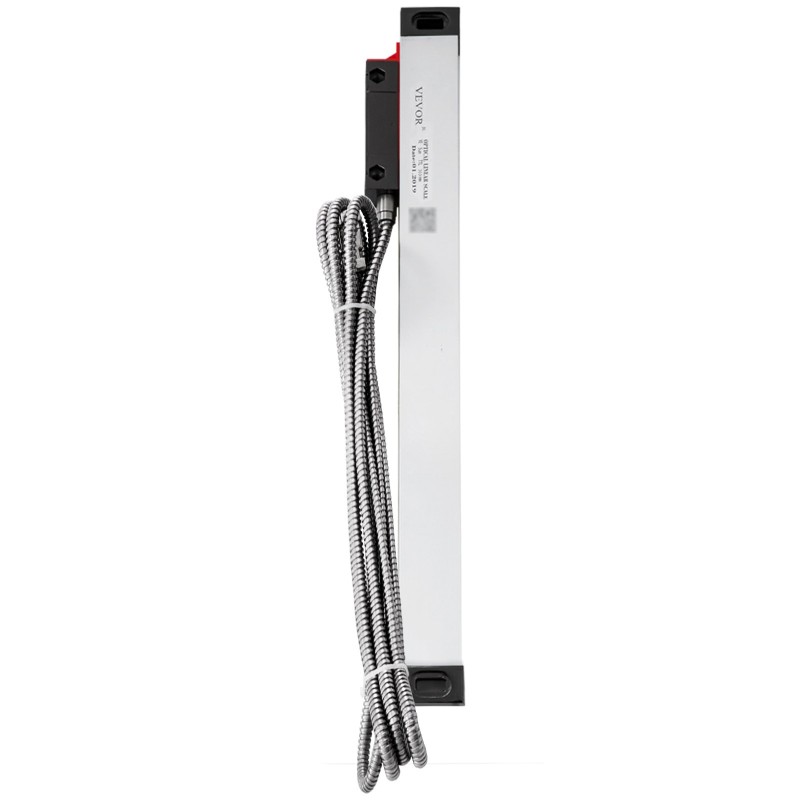

300mm lineaarinen asteikko 3m kaapelilla

Tämä 300mm lineaarinen asteikko, tarkkuus 0.0002" ja resoluutio 5μm, soveltuu metallin työstöön: sorvit, sylinterihiomakoneet, jyrsinkoneet, tasohiomakoneet, koordinaattiporat ja muut työstökoneet, joissa tarvitaan täsmällistä asemointia ja nopeaa työskentelyä.

• Korkea suorituskyky
• Kestävä alumiinirunko
• Kaksoistiiviste ja signaalikaapeli
• Vakaasti liikkuva liukuosa
• Käytännöllinen ja helppo asentaa

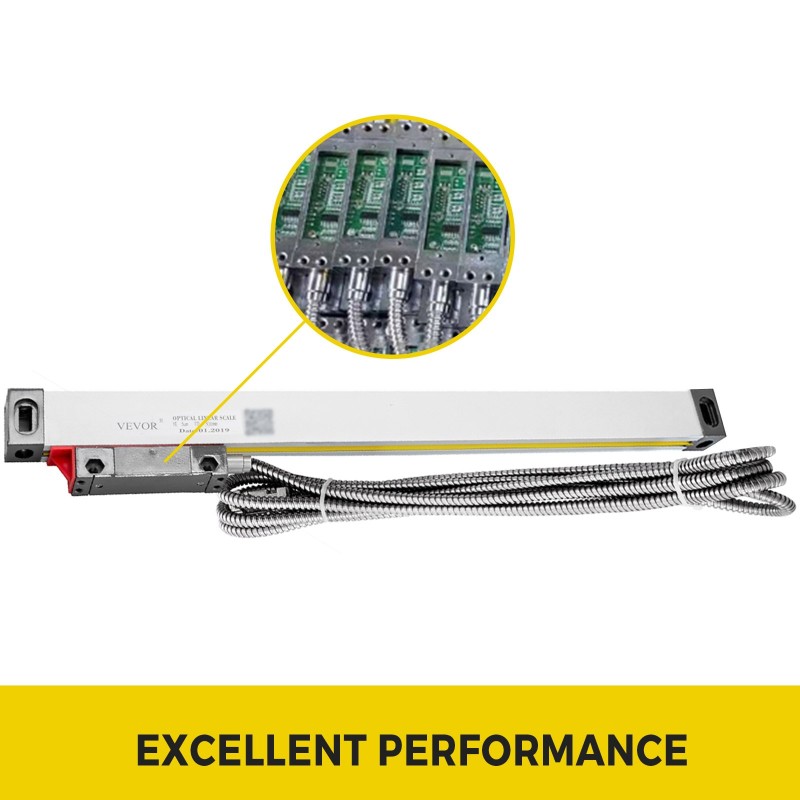

Erinomainen suorituskyky

Lineaarinen asteikko käyttää älykästä ohjainsirua. Kulku pituus on 0–300mm, resoluutio 5μm, viivaväli 0.02mm ja vasteen nopeus 60m/min. Liittimenä 9-nastainen liitin (Pin-26789): 2 → 0V, 6 → A, 7 → 5V, 8 → B, 9 → R1.

Alumiinirunkoinen rakenne

Asteikon runko on alumiiniprofiilia ja päätyosa sinkkiseospainevalua, jossa on kromipinnoitus korroosiosuojan parantamiseksi. Rakenne on jämäkkä ja ulkoasu siisti ja huoliteltu.

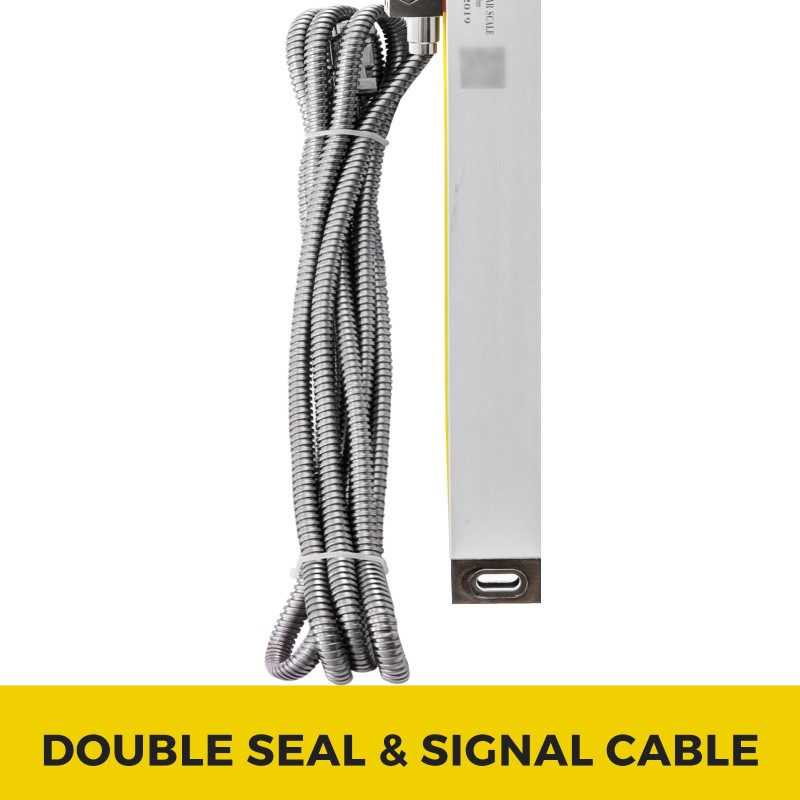

Kaksoistiiviste ja signaalikaapeli

Enkooderin palkissa on kaksikerroksinen huulitiiviste, joka suojaa paremmin pölyltä ja epäpuhtauksilta. Signaalikaapeli on monikerroksisesti suojattua teräslankaa, ja sitä suojaa metallikuori.

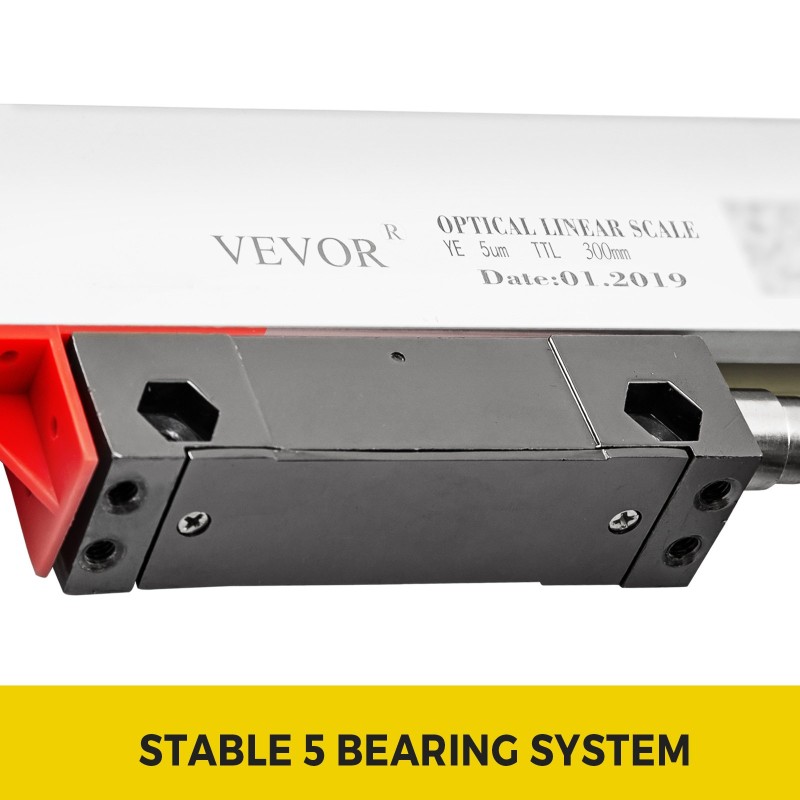

Vakaampi 5-laakerinen järjestelmä

Liukuosa perustuu luotettavaan ja kestävään 5-laakeriseen rakenteeseen, mikä parantaa toistomittausten vakautta. Pakkaukseen sisältyy myös L-muotoinen kiinnityslevy ja ruuvisarja.

Helppo asentaa

Lukuosa tarjoaa useita kiinnityspisteitä läpivientikiinnitystä tai kiinnitysrautoihin ja lisäkiinnikkeisiin liittämistä varten. Jäykkä metalliprofiili ja säädettävät päätypalat helpottavat kohdistusta ja asennusta.

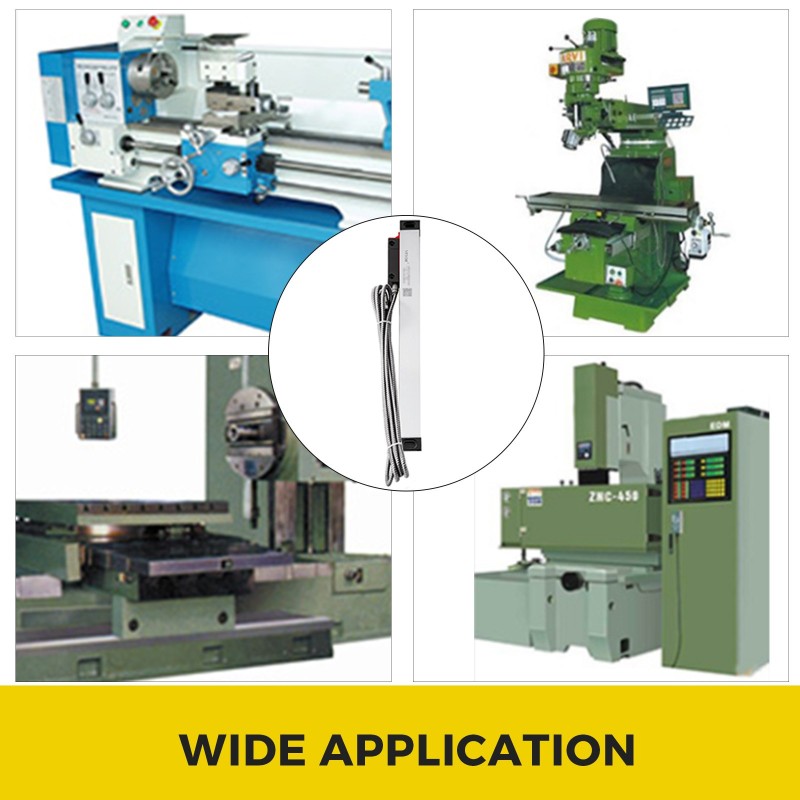

Laaja käyttöalue

Sopii mm. jyrsinkoneisiin, porakoneisiin, hiomakoneisiin, sorveihin, profiilimittauslaitteisiin, mikroskooppeihin, video-mittauskoneisiin, liikkeen ohjaukseen, paikanvalvontaan ja koordinaattimittauksiin.

Tekniset tiedot:

• Jännite: 5V DC
• Virta: 50mA
• Kulku pituus: 300mm
• Viivaväli: 0.02mm (50LP/min)
• Resoluutio: 5μm (0.005mm) 0.0002"
• Tarkkuus: ±0.005 mm tai 0.0002" (20 °C)
• Vasteen nopeus: 60m/min tai 40 tuumaa/sekunti
• Kaapelin pituus: 3m
• Tiivistys: kaksoistiiviste
• IP-luokka: 53

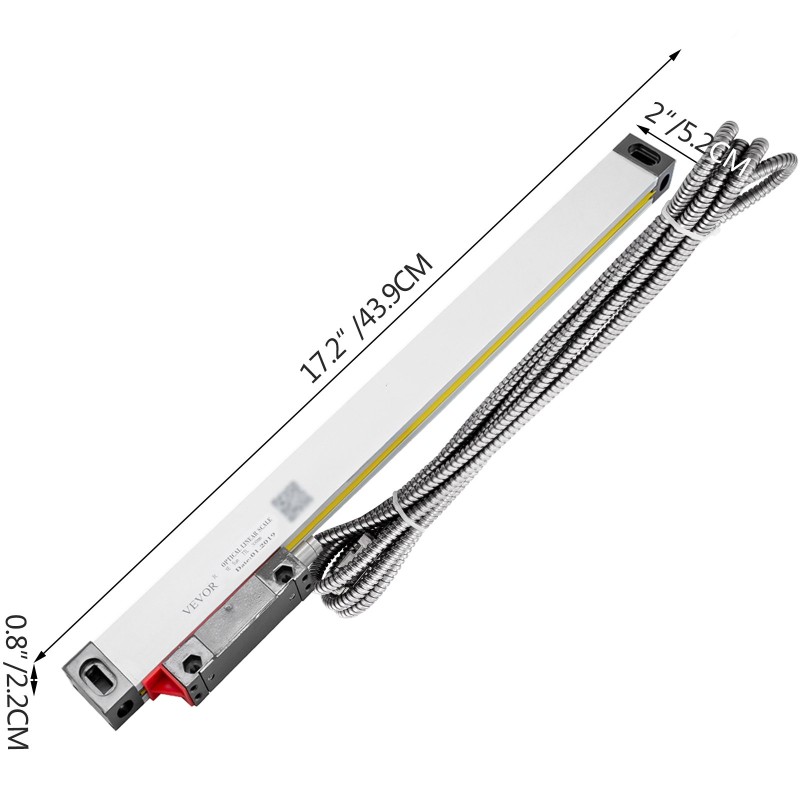

• Tuotteen mitat (P x L x K): 44 x 2 x 5cm (17.32" x 0.79" x 1.97")

Pakkauksen sisältö:

• 1 x lineaarinen asteikko -enkooderi
• 1 x tarvikesarja
