Lineaarinen ohjainkiskosarja SBR12 1000 mm teräs ja alumiini 2 kiskoa 4 liukupalikkaa

SBR-lineaarinen ohjainkiskosarja

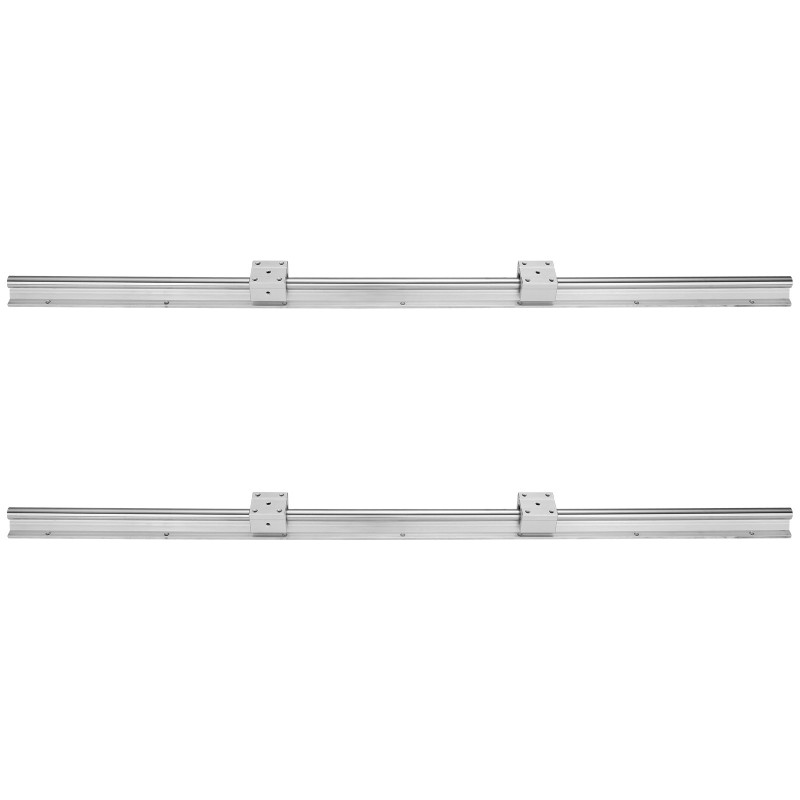

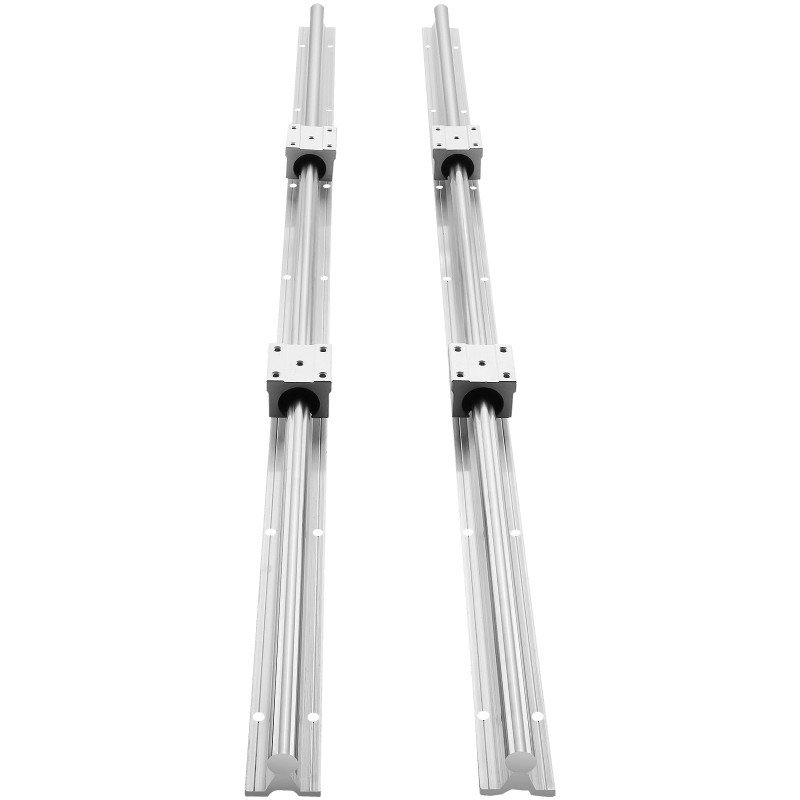

Tämä SBR-lineaarinen ohjainkiskosarja sisältää 2 kiskoa ja 4 SBR12UU-liukupalikkaa. Kestävät alumiinikiskot on varustettu tarkoin poratuilla kiinnitysrei’illä, ja liukupalikoiden kuulalaakerit takaavat sujuvan, nykimättömän liikkeen.

Tärkeimmät ominaisuudet

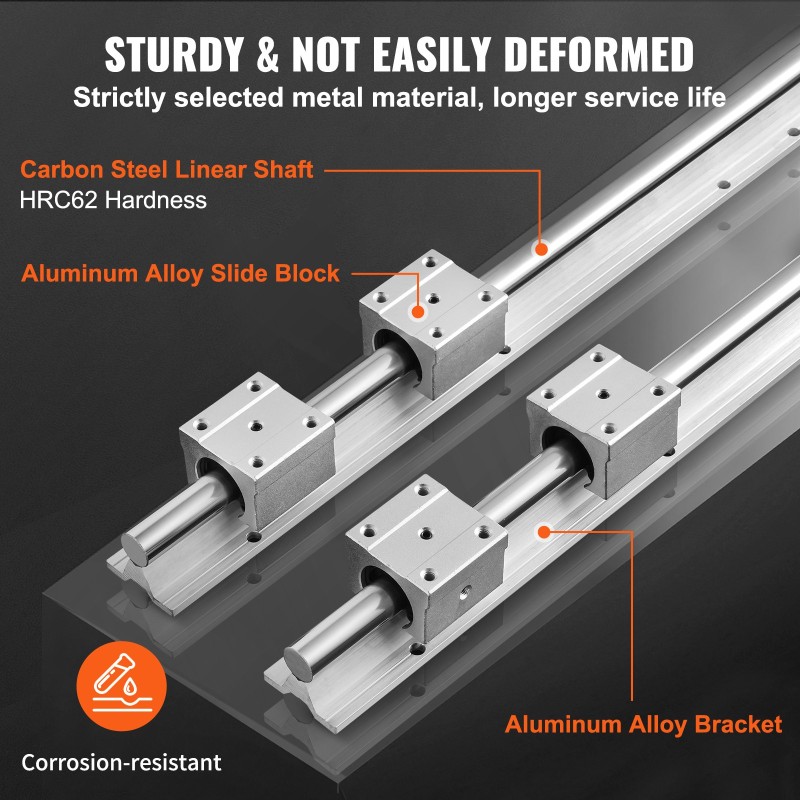

• Korkean hiilipitoisuuden teräsakselit ja alumiinirunko hyvää jäykkyyttä ja kestävyyttä varten
• Kuulalaakerilliset SBR12UU-liukupalikat varmistavat tasaisen liikkeen
• Tarkat reikävälit ja -halkaisijat helpottavat asennusta ja kohdistusta
• Soveltuu esimerkiksi DIY CNC-kaiverruskoneisiin, sorveihin ja muuhun automaatiokalustoon
• Sopii korkean kuormituksen sovelluksiin ja pitkäaikaiseen käyttöön

Alumiiniset SBR-ohjainkiskot ja SBR12UU-liukupalikat muodostavat vankan kokonaisuuden, jossa kuulalaakerit mahdollistavat esteettömän liikkeen koko kiskon pituudelta.

Lineaarilaakeri on kokonaan metallirakenteinen, ja liukupalikka on lukittuna tiukasti lineaariseen akseliin, mikä mahdollistaa korkean kantavuuden.

Alumiiniset SBR-liukupalikat ja sisäänrakennetut kuulalaakerit liikkuvat pehmeästi ja kevyesti, mikä tukee pitkäaikaista ja vakaita olosuhteita vaativaa käyttöä.

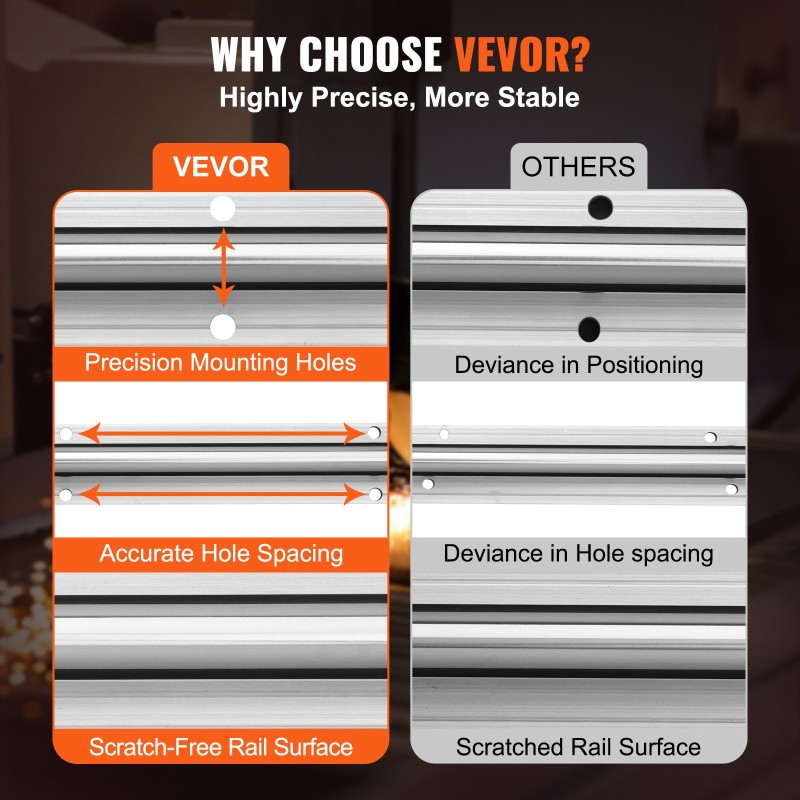

Lineaariset ohjainkiskot on valmistettu tarkkojen reikävälien, reikähalkaisijoiden ja vakioakselihalkaisijan mukaan, joten laitteiden asentaminen ja kohdistaminen on täsmällistä.

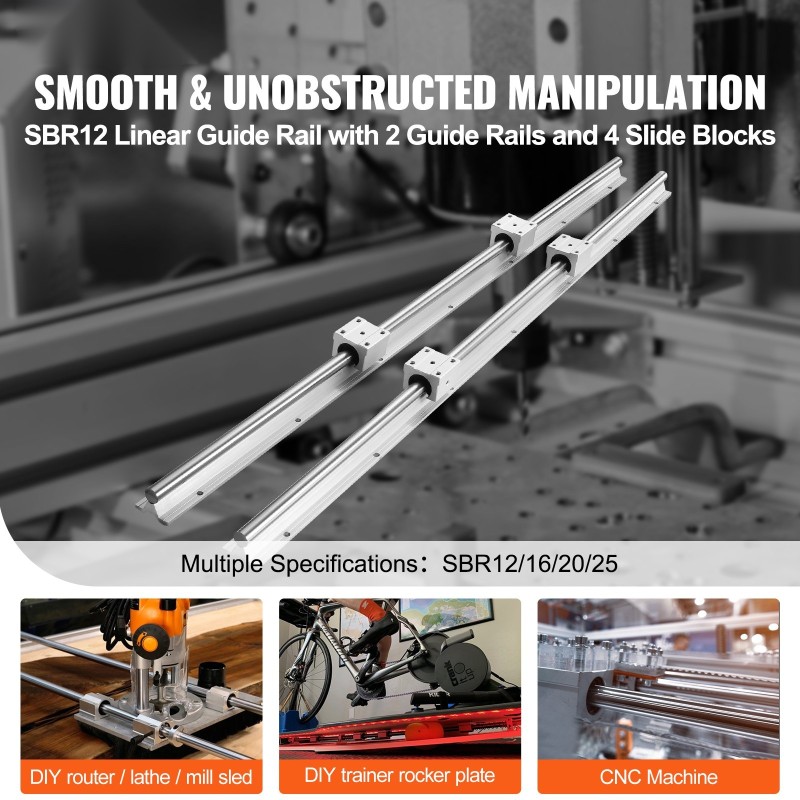

Lineaarikiskosarja soveltuu monenlaisiin suuria kuormia käsitteleviin automaatioratkaisuihin ja DIY-laitteisiin, kuten omatekoisiin CNC-kaiverruskoneisiin ja sorveihin.

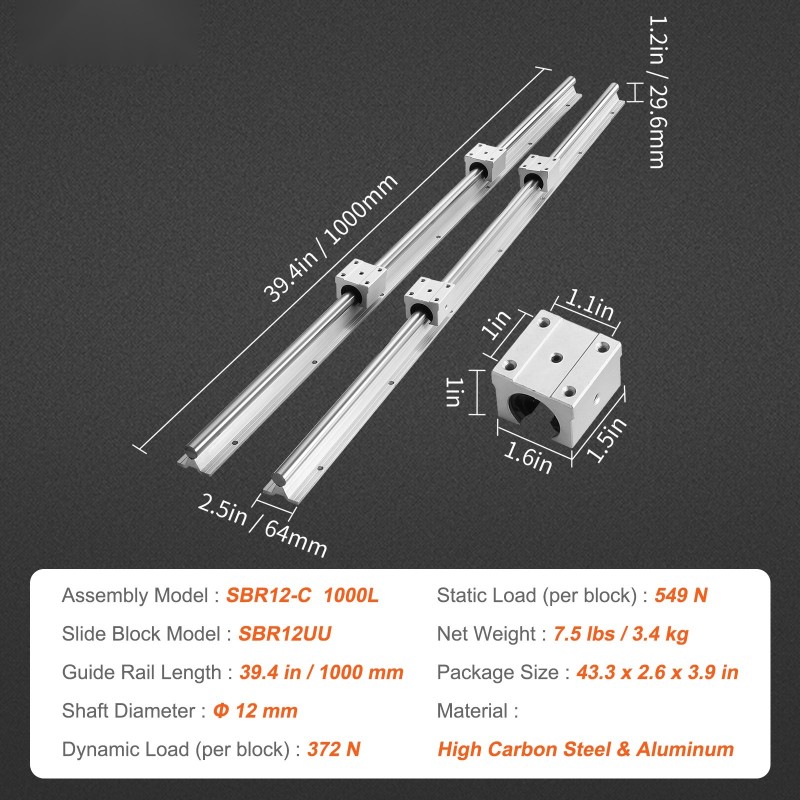

Tekniset tiedot

• Akselin halkaisija: Φ12 mm
• Materiaali: korkean hiilipitoisuuden teräs ja alumiini
• Mallinumero: SBR12-C 1000L
• Tuotteen mitat (P x L x K): 39.4 x 2.5 x 1.2 in / 1000 x 64 x 29.6 mm
• Pakkauksen koko (P x L x K): 43.3 x 2.6 x 3.9 in / 1100 x 65 x 100 mm
• Dynaaminen kuorma (per liukupalikka): 372 N
• Kiinnitysreiän väli B: 1 in / 26 mm
• Kiinnitysreiän väli A: 1.1 in / 28 mm
• Liukupalikan koko (P x L x K): 1.5 x 1.6 x 1 in / 39 x 40 x 27.6 mm
• Staattinen kuorma (per liukupalikka): 549 N
• Liukupalikan malli: SBR12UU
• Nettopaino: 7.5 lbs / 3.4 kg
• Ohjainkiskon pituus: 39.4 in / 1000 mm
