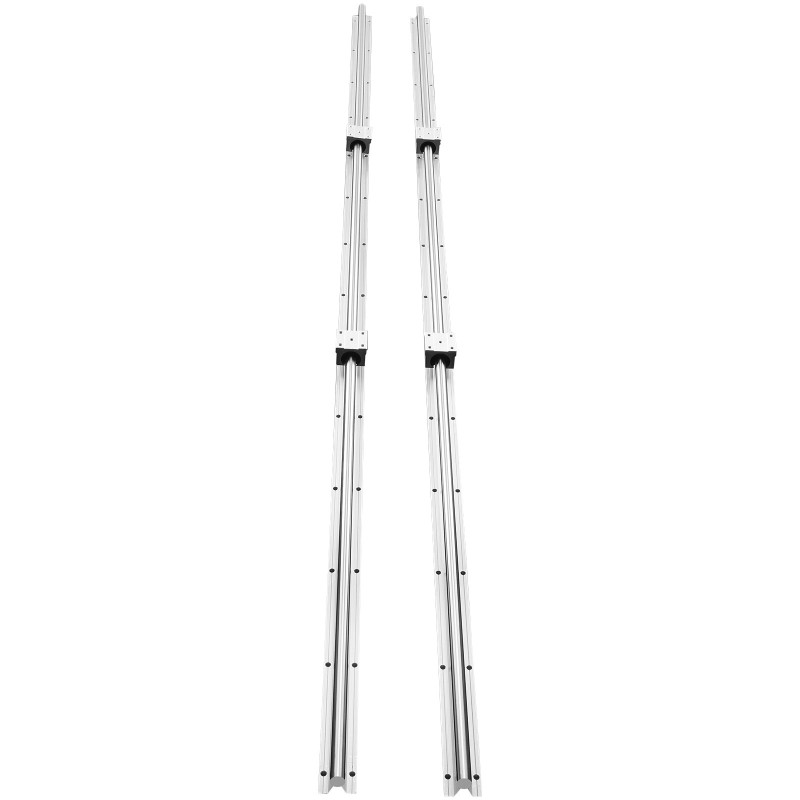

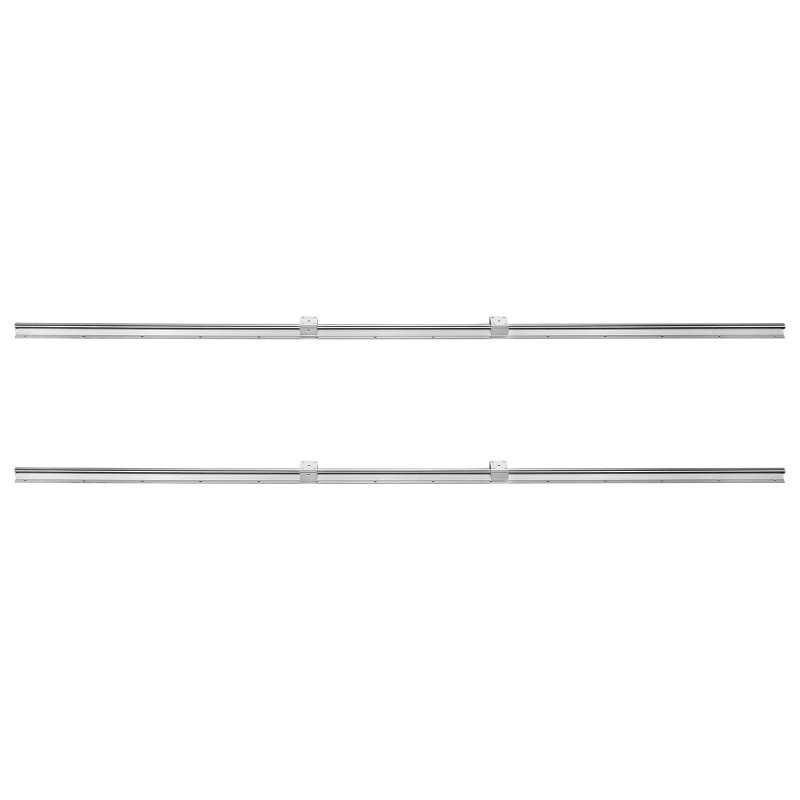

Lineaarikiskosarja SBR20 2 kpl 1800 mm 4 SBR20UU liukupalikkaa

SBR-lineaarikiskosarja

Laadukas SBR-lineaarikiskosarja sisältää 2 kiskoa ja 4 SBR20UU-liukupalikkaa. Kestävät alumiiniset kiskot on porattu tarkasti, ja SBR-liukupalat käyttävät kuulalaakereita sulavaan ja esteettömään liikkeeseen.

Tärkeimmät ominaisuudet

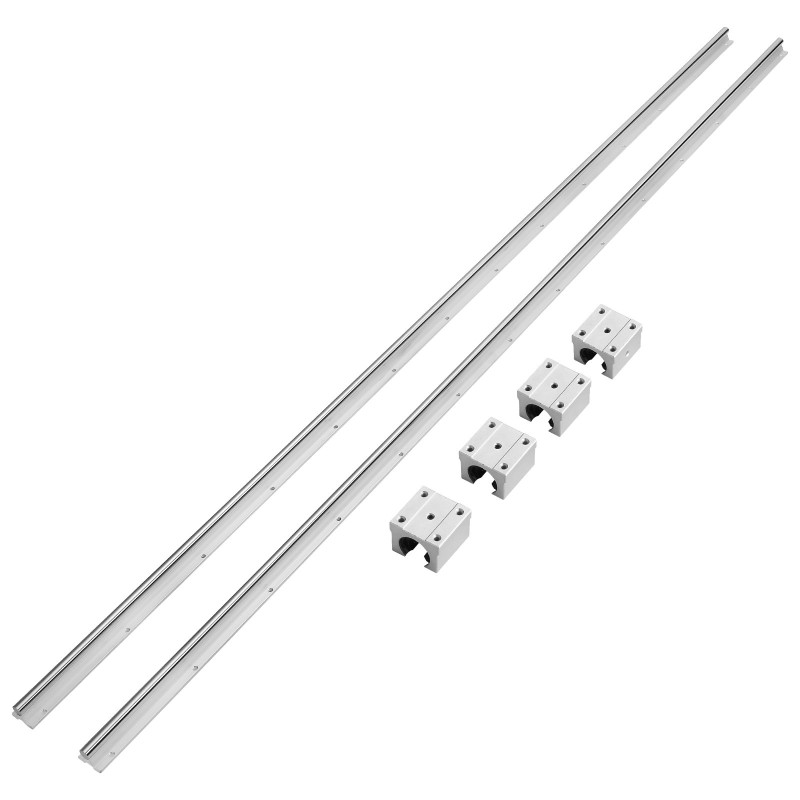

• 2 kpl SBR20 1800 mm lineaarikiskoja ja 4 kpl SBR20UU-liukupalikkoja
• Korkea kantavuus metallirakenteen ja tukevan lukituksen ansiosta
• Sulava liike kuulalaakeroiduilla liukupalikoilla
• Tarkat rei’itykset helpottavat asennusta ja parantavat mittatarkkuutta
• Soveltuu hyvin CNC-koneisiin, sorveihin ja muihin automaatioprojekteihin

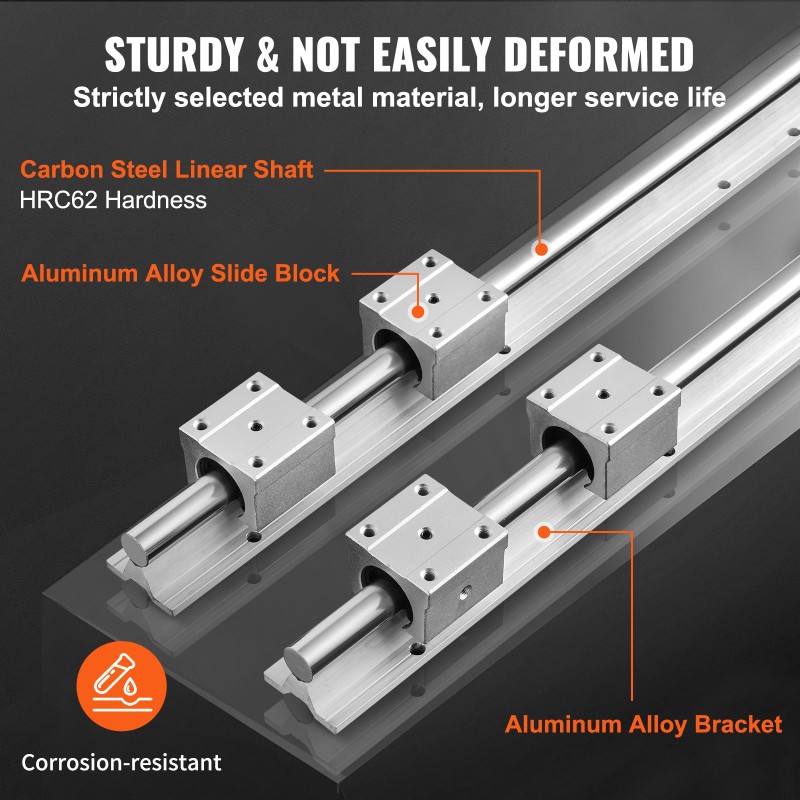

Lineaarilaakeri on kokonaan metallirakenteinen, ja liukupalikka on lukittu tiukasti lineaariseen akseliin, mikä mahdollistaa korkean kuormankeston.

Alumiininen SBR-liukupalikka ja sisäänrakennetut kuulalaakerit liukuvat tasaisesti ja kevyesti, mikä tukee pitkäaikaista, vakaata käyttöä.

Lineaarikiskoissa on tarkat reikien etäisyydet, reiän halkaisijat ja vakioakselin halkaisija, joten laitteiden asennus onnistuu mittojen mukaan ja tarkasti.

Lineaarikiskosarjaa käytetään laajasti suurta kuormaa kantavassa automaatiolaitteistossa ja erilaisissa tee se itse -projekteissa, kuten CNC-jyrsinkoneissa, sorveissa ja muissa koneistus- ja liikeohjauskohteissa.

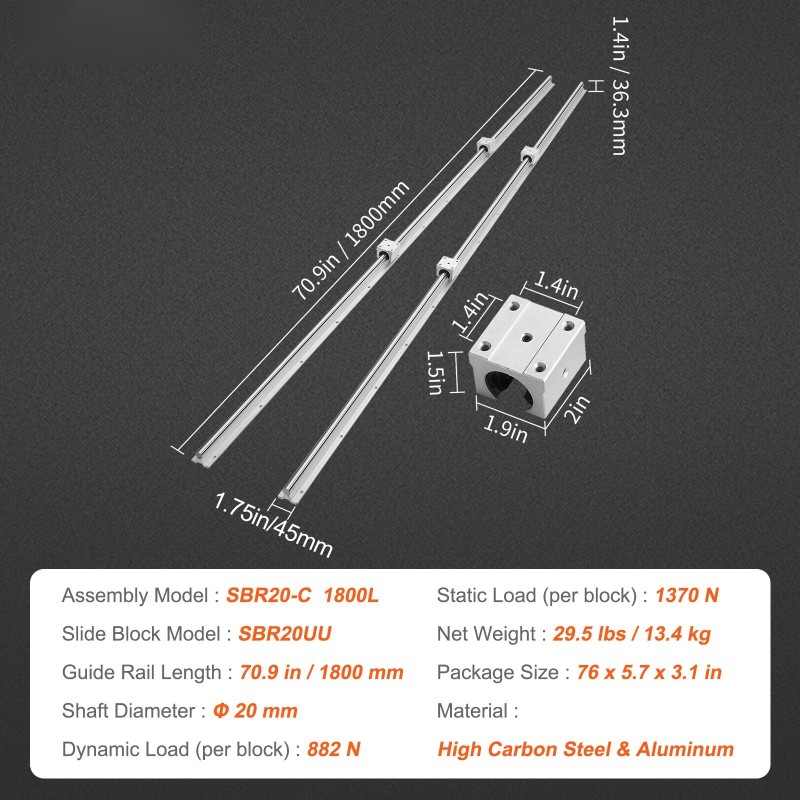

Tekniset tiedot

• Akselin halkaisija: Φ20 mm
• Materiaali: korkeahiiliteräs ja alumiini
• Mallinumero: SBR20-C 1800L
• Tuotteen mitat (P x L x K): 70.9 x 3.5 x 1.4 in / 1800 x 90 x 36.3 mm
• Pakkauksen mitat (P x L x K): 76 x 5.7 x 3.1 in / 1930 x 145 x 80 mm
• Dynaaminen kuorma (per liukupalikka): 882 N
• Kiinnitysreikien väli B: 1.4 in / 35 mm
• Kiinnitysreikien väli A: 1.4 in / 35 mm
• Liukupalikan koko (P x L x K): 2 x 1.9 x 1.5 in / 50 x 48 x 39 mm
• Staattinen kuorma (per liukupalikka): 1370 N
• Liukupalikan malli: SBR20UU
• Nettopaino: 29.5 lbs / 13.4 kg
• Kiskon pituus: 70.9 in / 1800 mm
