Lineaarikiskosarja SBR16 2000 mm 2 kpl kiskoja 4 kpl SBR16UU liukupalikkaa

Linear guide -kiskosarja SBR16 2000 mm

Tämä SBR16-lineaarikiskosarja sisältää 2 kpl 78.7 tuuman / 2000 mm ohjainkiskoja ja 4 kpl SBR16UU-liukupalikoita. Karkaistusta teräksestä ja alumiinista valmistettu rakenne tarjoaa tarkan liikkeen ja kestää kuormitusta erilaisissa automaatio- ja DIY-sovelluksissa, kuten CNC-jyrsinkoneissa ja sorveissa.

Keskeiset ominaisuudet

• Korkealuokkaiset SBR16-ohjainkiskot ja SBR16UU-liukupalikat tasaisen lineaariliikkeen tuottamiseen
• Korkean hiilipitoisuuden teräsakseli ja alumiinirunko kestävyyden ja jäykkyyden takaamiseksi
• Kuulalaakerirakenteinen liukupalikka sujuvaan, nykimättömään liukuun
• Tarkat kiinnitysreikien halkaisijat ja etäisyydet helpottavat asennusta
• Sopii hyvin korkeakuormaiseen automaatioon ja erilaisiin tee se itse -projekteihin

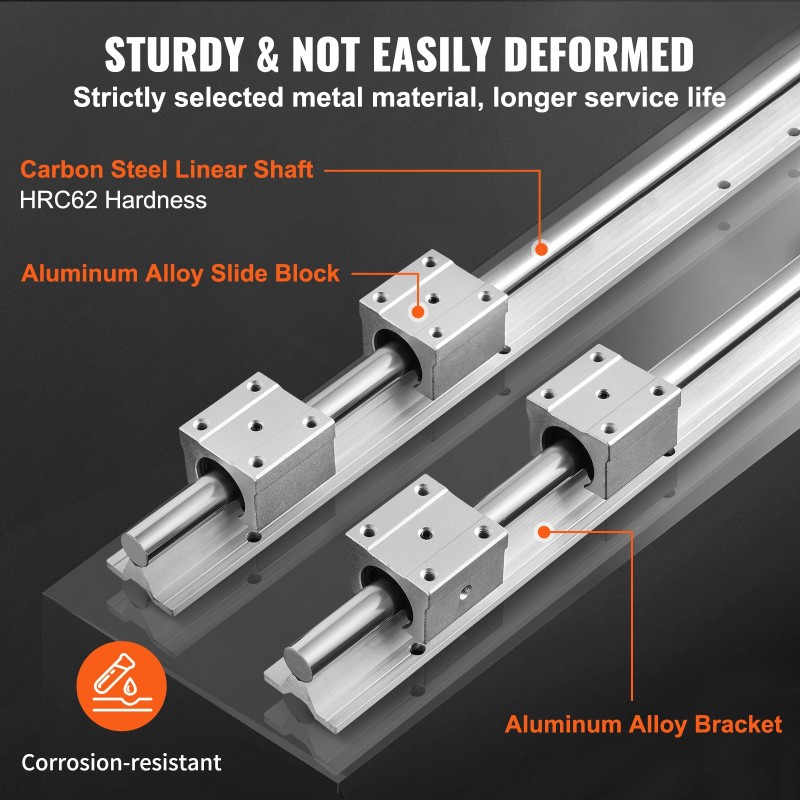

Rakenne ja kuormankesto

Lineaarilaakeri hyödyntää täysin metallista rakennetta. Liukupalikka lukittuu tiukasti lineaariseen akseliin, mikä antaa sille korkean kantokyvyn vaativissa käyttökohteissa.

Sujuva liike

Alumiininen SBR-liukupalikka ja sisäänrakennetut kuulalaakerit liukuvat kiskolla pehmeästi ja vaivattomasti. Tämä vähentää kitkaa ja tukee pitkäaikaista, vakaata toimintaa.

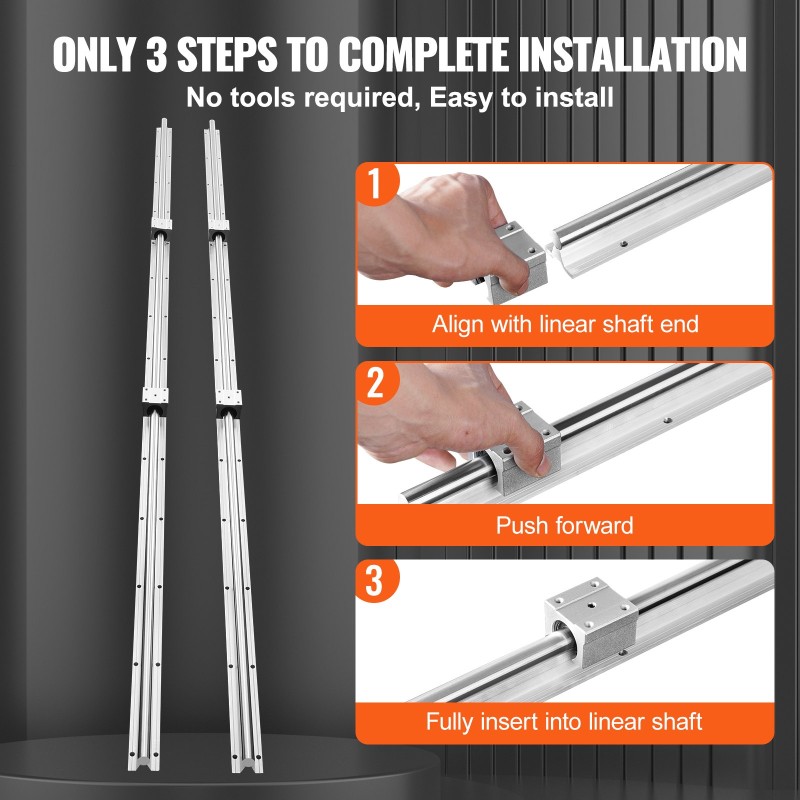

Tarkka asennus

Lineaariohjaimissa on tarkat rei’itysvälit, reiän halkaisijat ja vakioakselin halkaisija. Näiden ansiosta laitteiden kiinnitys on helppoa ja kohdistus saadaan tehtyä tarkasti.

Laaja käyttökohteiden kirjo

Lineaarikiskosarja soveltuu monenlaisiin korkeakuormitteisiin automaatiolaitteisiin ja DIY-rakennelmiin. Sitä voidaan käyttää esimerkiksi DIY-CNC-kaiverruskoneissa, sorveissa ja muissa liikeohjatuissa projekteissa.

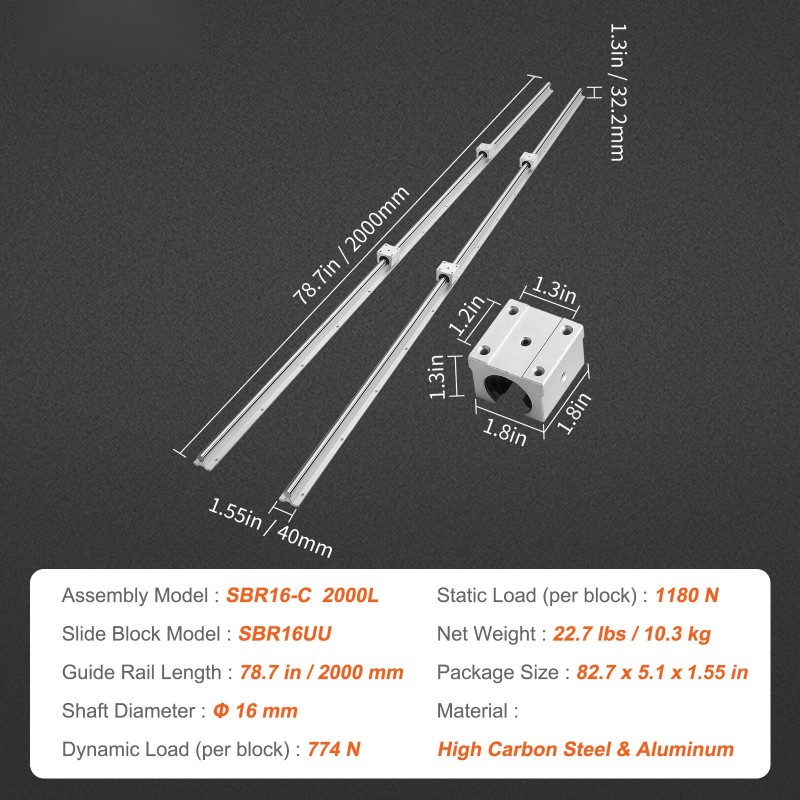

Tekniset tiedot

• Akselihalkaisija: Φ16 mm
• Materiaali: korkean hiilipitoisuuden teräs ja alumiini
• Mallinumero: SBR16-C 2000L
• Ohjainkiskon pituus: 78.7 tuumaa / 2000 mm
• Tuotteen mitat (P x L x K): 78.7 x 3.1 x 1.3 tuumaa / 2000 x 80 x 32.2 mm
• Pakkauksen koko (P x L x K): 82.7 x 5.1 x 3.1 tuumaa / 2100 x 130 x 80 mm
• Liukupalikan malli: SBR16UU
• Liukupalikan koko (P x L x K): 1.8 x 1.8 x 1.3 tuumaa / 45 x 45 x 33 mm
• Dynaaminen kuorma (per palikka): 774 N
• Staattinen kuorma (per palikka): 1180 N
• Kiinnitysreikien väli B: 1.2 tuumaa / 30 mm
• Kiinnitysreikien väli A: 1.3 tuumaa / 32 mm
• Nettopaino: 22.7 paunaa / 10.3 kg

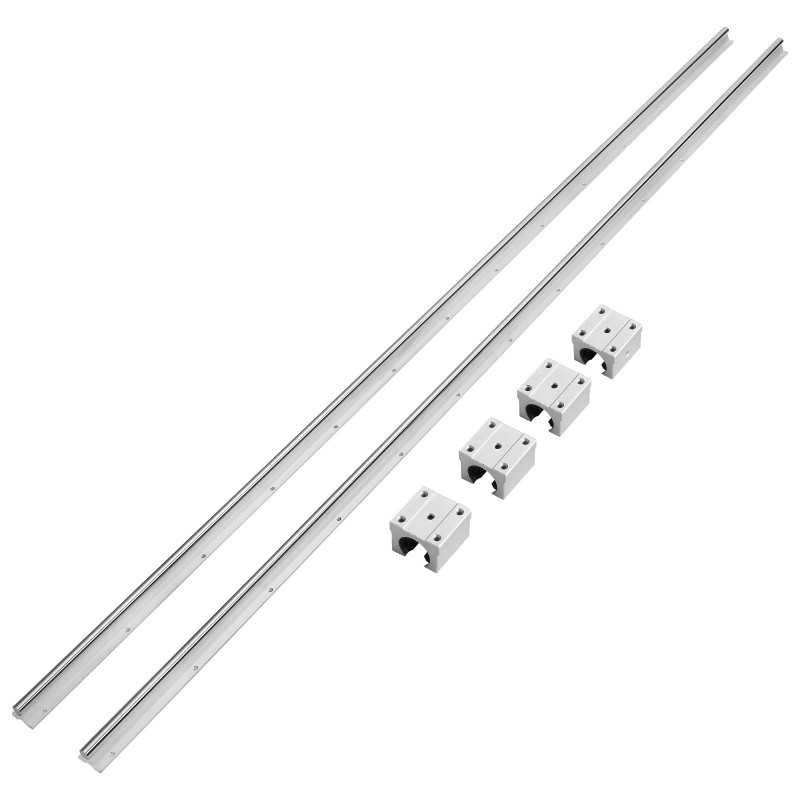

Toimituksen sisältö

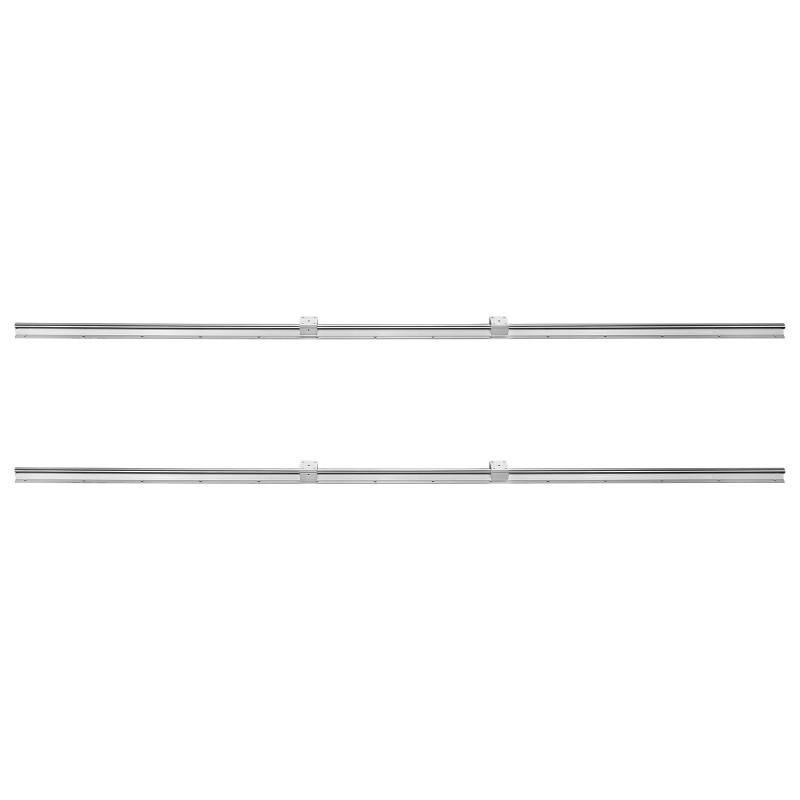

• 2 kpl SBR16-lineaarikiskoja, pituus 2000 mm
• 4 kpl SBR16UU-liukupalikoita
